石油钻井用钢丝绳取芯钻孔接头结构

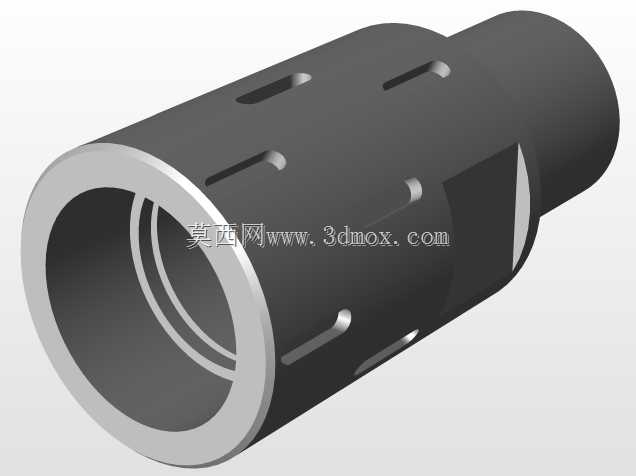

　　在陆地与海洋油气钻井、地质勘探取芯作业场景中，钻孔接头是钻具串里承担连接、工况切换功能的核心受力构件，日常钻进作业里，这类接头需要在数千米井下的高压、冲蚀、交变载荷环境下长期稳定工作，一旦出现连接失效或者流道堵塞，会直接导致钻具脱落、取芯失败等严重工程事故，造成的停钻损失往往远超构件本身价值。这款接头采用中空贯通式结构设计，主体为阶梯轴类回转构型，大端为内凹承插式接口，内壁加工有多层环形密封槽，可配套对应规格的密封圈，实现与上部钻具的密封对接，避免钻井液在连接位置泄漏影响井底压力控制；小端为外伸插接段，外圆做了高精度磨削处理，可与下部取芯筒或者钻头组件实现精准同轴配合，保证整套钻具的回转跳动量控制在工程允许范围内。

　　接头外圆柱面均匀分布多组轴向长槽与径向凹坑，这类结构并非减重设计，而是为了配套钻具上扣、卸扣操作的卡瓦咬合需求，现场作业时，液压大钳的卡牙会嵌入这些槽位，提供足够的扭转摩擦力矩，避免上卸扣过程中出现打滑损伤接头表面，同时这些槽位还能在井下遇卡时，为打捞工具提供可靠的咬合着力点，降低事故处理难度。设计过程中，首先要匹配对应钻具规格的通径要求，保证内部流道的过流面积满足钻井液循环排量需求，避免流道突变造成的冲蚀磨损加剧，所有过渡位置都采用大圆角过渡，减少应力集中系数，因为井下钻具每旋转一圈都会承受一次交变弯曲载荷，应力集中位置很容易在循环载荷下萌生疲劳裂纹，最终导致接头断裂。安装边界上，接头的大端承插深度、

　　小端插接长度都严格遵循钻具连接的行业规范，同轴度公差控制在0.05mm以内，端面垂直度公差满足高压密封要求，外圆的卡瓦槽位置与两端接口的距离经过反复校核，保证卡瓦咬合时不会损伤接口的密封面与配合面。实际作业中，这类接头除了承担上下钻具的机械连接、扭矩传递功能外，还需要在取芯作业时实现钻井流道的切换，配合投球操作可完成钻进循环与取芯循环的流道转换，保证取芯作业时钢丝绳能够顺利通过内孔完成岩芯抓取，不会出现干涉或者卡滞问题。接头的壁厚设计经过抗拉、抗扭、抗内压强度校核，能够满足额定钻压、扭矩工况下的强度储备要求，表面做了相应的硬化处理，抵抗钻井液中固相颗粒的冲蚀磨损，延长井下服役寿命，减少起下钻更换构件的频次，提升整体钻井作业效率。
