湖泊浅水作业浮筒式钻井作业平台

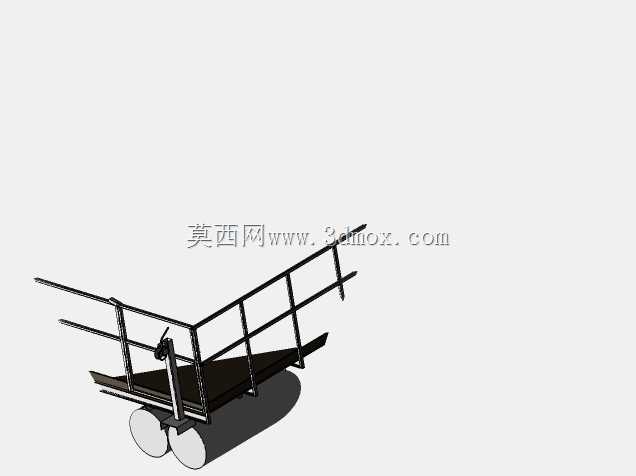

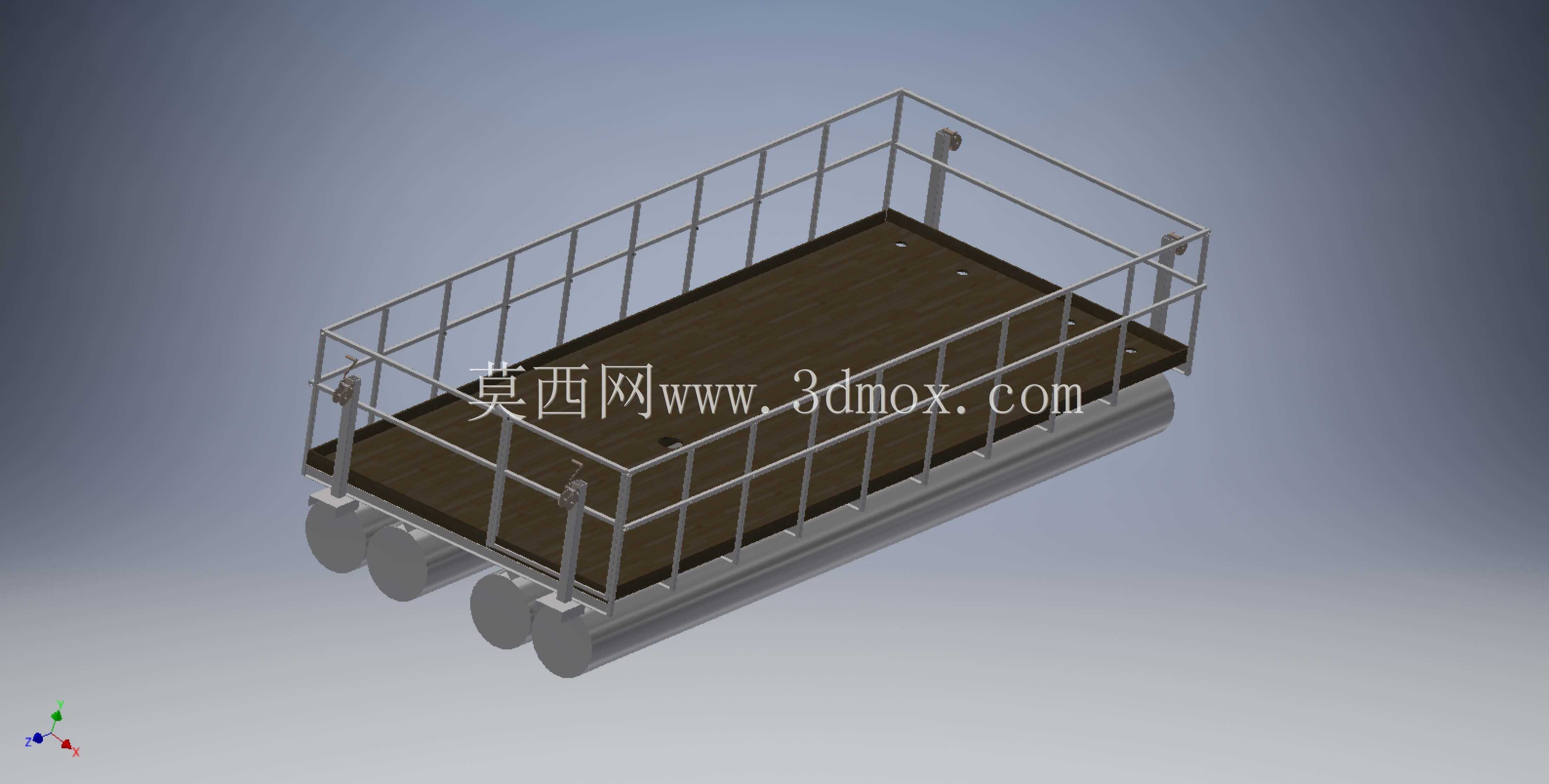

做这个浮筒式作业平台的建模时，最先要锚定的是内陆湖泊浅水钻井的实际作业工况——近岸湖区水深普遍在1.5到4米区间，水底多为淤泥沙质层，常规坐底式钻井平台受吃水限制无法进入，大型钻井船又因湖区航道宽度、转弯半径约束难以抵达近岸作业点，这才确定了浮筒承载的整体方案。建模第一步先做浮筒部分的参数推演，三个平行布置的圆柱形浮筒作为核心浮力载体，单筒直径取800mm，单筒长度6米，浮筒中心间距1.2米，按照单筒排水体积核算，整套平台承载3吨钻井设备加2名作业人员时，吃水深度控制在450mm以内，完全适配浅水湖区的通航与作业要求，浮筒两端做圆弧封头处理，降低航行移位时的水阻，浮筒顶部通过焊接连接座与上部平台主梁固定，连接座位置特意做了加厚筋板，避免长期受波浪交变载荷出现焊缝疲劳开裂。上部作业平台的台面采用花纹钢板铺设，钢板厚度6mm，下方用40*40的矩形方管做纵横支撑梁，梁间距控制在500mm，保证放置钻井主机、泥浆泵等设备时台面变形量不超过2mm，不会影响钻井的对中精度。平台四周设置1.1米高的安全护栏，护栏采用20mm圆管焊接，竖杆间距150mm，符合水上作业的安全防护要求，护栏在靠近钻井作业位的位置预留了1米宽的操作缺口，方便钻杆的接卸与设备操作，缺口处设置可插拔的活动护栏，移位航行时插好保证人员安全。建模过程中先在SolidWorks里绘制浮筒的草图，通过旋转凸台生成浮筒基体，再单独建模连接座、封头零件，装配时按照浮筒的排布间距添加同轴、平行配合，保证三个浮筒的轴线完全平行，避免航行时出现偏航。上部平台的方管框架采用结构构件命令直接生成，提前把矩形管、圆管的截面轮廓录入焊件轮廓库，生成框架后自动裁剪交接位置的多余结构，再铺设台面钢板，添加焊缝特征模拟实际焊接的连接位置。护栏部分先绘制单侧的护栏骨架，通过线性阵列生成其余三边的护栏，再单独处理活动缺口的插拔结构，给插拔销添加间隙配合，模拟实际拆装的活动量。整个平台的安装边界要考虑陆运的尺寸限制，整体宽度控制在2.4米以内，长度6米，刚好符合普通货运平板车的装载要求，不需要拆分就能整体转运到湖边下水，浮筒上预留了拖航挂点，方便小型作业船拖带移位，平台台面还预留了钻井设备的安装螺栓孔，孔位按照常用小型水井钻机的底座尺寸排布，设备到场后直接穿螺栓固定就能作业，不需要现场二次打孔。实际作业时，浮筒提供的浮力能让平台稳定漂浮在水面，通过四个角的定位锚绳固定作业位置，能抵抗湖区3级以内的风浪影响，不会出现过大的位移影响钻井垂直度，相比传统的浮筏作业平台，这种结构化的浮筒平台刚性更好，作业时的晃动量更小，能满足100米以内浅层钻井的精度要求，平时不用的时候可以直接拖到岸边停靠，不需要专门的船坞停放，维护成本也更低。建模最后做了整体的干涉检查，确认护栏、平台梁、浮筒连接座之间没有装配干涉，再添加配合约束模拟平台在水面的浮动状态，验证不同载荷下的浮态是否平稳，保证模型导出后能直接用于工程出图、结构校核，也能给后续的生产制作提供准确的尺寸依据。
