直列四缸四冲程发动机结构装配设计

　　这套直列四缸动力单元的结构设计，核心面向小排量乘用车、通用小型动力设备的动力输出场景，可作为1.0-1.6L排量区间自然吸气动力装置的结构参考，覆盖民用代步车辆、小型工程机械辅组动力、固定式发电机组动力源等多个应用场景，整套结构完全遵循四冲程奥托循环的工作逻辑做布局，所有配合部位的尺寸公差均按量产级装配要求做了预留，能直接用于建模练习、结构原理演示、教学教具开发等场景。

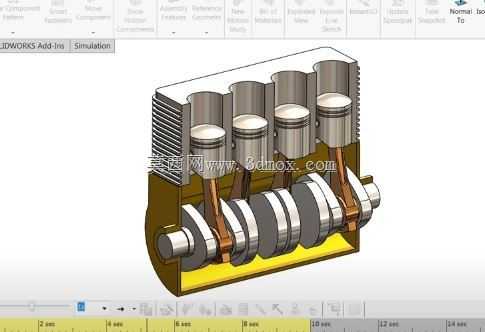

　　从实际功能落地角度看，整套结构围绕进气、压缩、做功、排气四个冲程的连续循环做匹配，四个气缸呈直列排布，相邻气缸做功行程错开180度曲轴转角，能保证动力输出的平顺性，避免单缸动力的脉冲振动问题。设计阶段优先考虑了装配工艺的可行性，气缸体采用集成式曲轴箱结构，缸筒部分预留了散热鳍片的安装空间，适配风冷散热场景的使用需求，曲轴采用全支撑结构，每个曲柄臂两侧都设置主轴颈支撑，能承受高转速下的交变载荷，避免曲轴弯曲变形。

　　活塞组件的设计完全匹配缸筒的内径尺寸，活塞环槽的位置、深度都按气环、油环的装配要求做了精准设定，活塞销采用全浮式设计，能在工作过程中自由转动，保证磨损均匀。连杆部分采用工字型截面结构，在保证结构强度的前提下尽可能降低往复运动质量，减少曲轴运转的惯性载荷，连杆大头采用剖分式结构，方便与曲轴连杆轴颈的装配，轴瓦位置预留了润滑油道的连通空间，能保证压力润滑的油路通畅。

　　安装边界层面，整套动力单元的外形轮廓按前置前驱车型的机舱布局做了适配，曲轴输出端的法兰尺寸匹配常用离合器、变速器的输入接口，缸体侧面预留了发电机、起动机、水泵等附件的安装点位，油底壳采用浅槽式设计，能降低整机高度，适配狭小的机舱安装空间。进气侧与排气侧的接口位置分别布置在缸盖的两侧，避免排气高温对进气充量产生加热效应，提升充气效率。

　　整套结构的所有零件尺寸都做了精确标注，从单个活塞环的厚度、曲柄臂的配重角度，到主轴颈的配合公差、气缸中心距的设定，都完全符合内燃机设计的工程规范，建模过程中严格遵循从骨架到零件、从子装配到总装的设计逻辑，所有配合面都做了干涉检查，能直观展示四冲程发动机的完整运动关系，帮助从业者理解动力总成的装配逻辑与运动原理。
