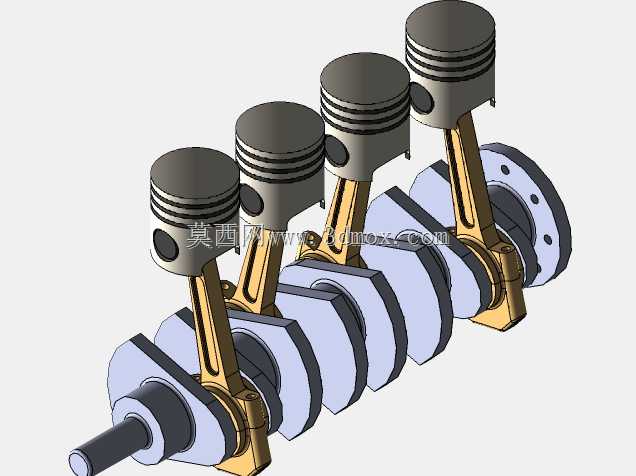

直列四缸发动机活塞连杆曲轴总成结构

　　这套直列四缸曲柄连杆总成，是小排量乘用车、通用小型动力设备内燃机组的核心运动部件，日常做动力总成匹配、逆向设计、教学演示时，这类完整装配的结构参考能省去大量核对部件配合关系的时间。实际装机场景里，这套部件承担着把燃烧室燃气爆发压力转化为旋转扭矩的核心作用，四个活塞按1-3-4-2的点火顺序交替做功，通过连杆把活塞的往复直线运动转化为曲轴的旋转输出，后端直接对接飞轮与离合器组件，前端则驱动正时系统、冷却水泵、机油泵等附属部件，整套机构的运动平顺性直接决定了整机的振动水平与动力输出效率。设计层面首先要考虑的是往复运动件的质量配平，四个活塞连同活塞销、活塞环的质量差需要控制在克级范围内，对应的连杆大小头质量也需要做分组匹配，

　　避免高转速工况下产生过大的一阶、二阶往复惯性力，曲轴的四个曲柄销错开180度布置，平衡块的轮廓与重量是根据曲柄半径、活塞连杆组往复质量计算得出，用来抵消大部分旋转惯性力，减少曲轴主轴承座的载荷冲击。活塞头部的三道环槽分别对应两道气环与一道油环，气环负责密封燃烧室的高压燃气，油环则负责刮除缸壁上多余的机油，避免机油窜入燃烧室参与燃烧，活塞裙部设计有微椭圆型线，冷态下与缸壁保留合理配合间隙，热膨胀后能保证裙部与缸壁均匀贴合，避免拉缸故障。连杆采用斜切口大头设计，方便从气缸内抽出活塞连杆组进行检修，大头轴瓦与曲轴曲柄销、小头衬套与活塞销之间都预留了符合流体润滑要求的配合间隙，工作时机油通过曲轴内部的油道输送到各个摩擦副表面，

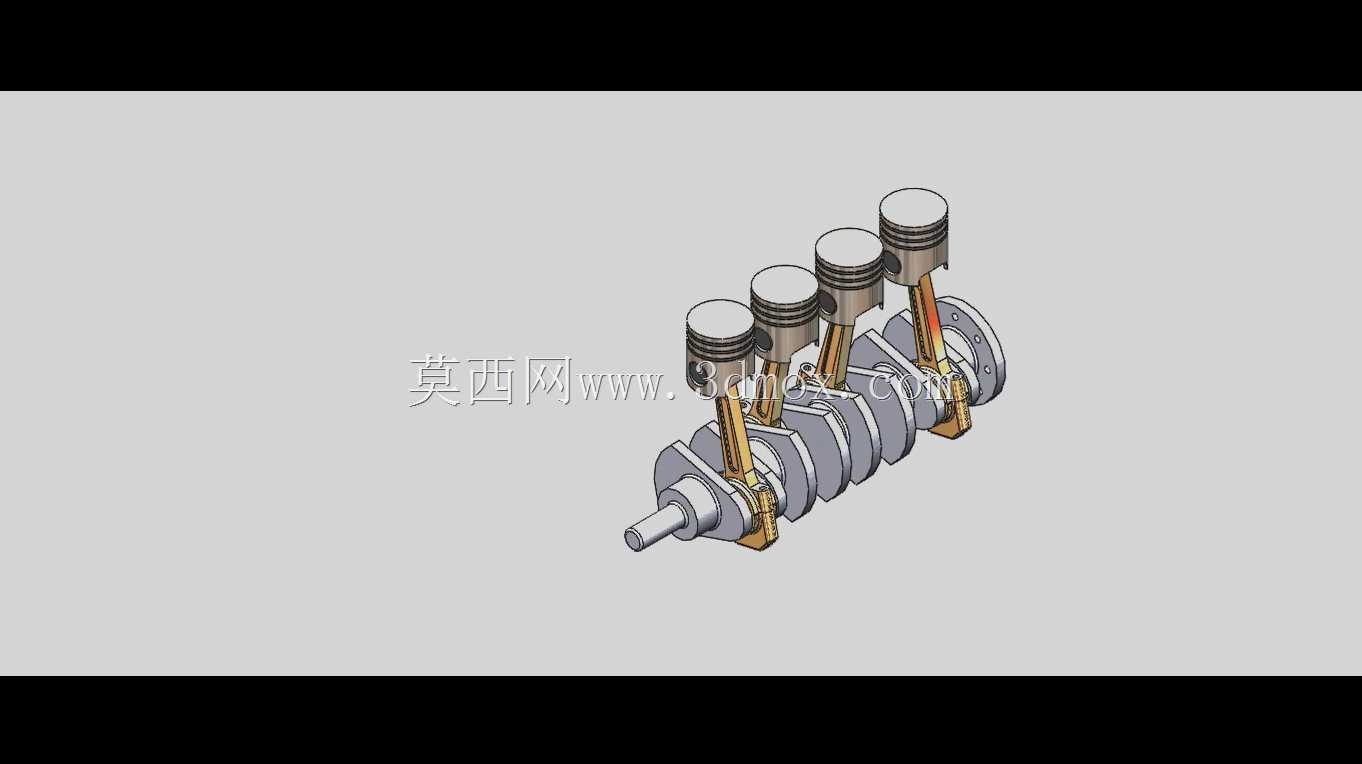

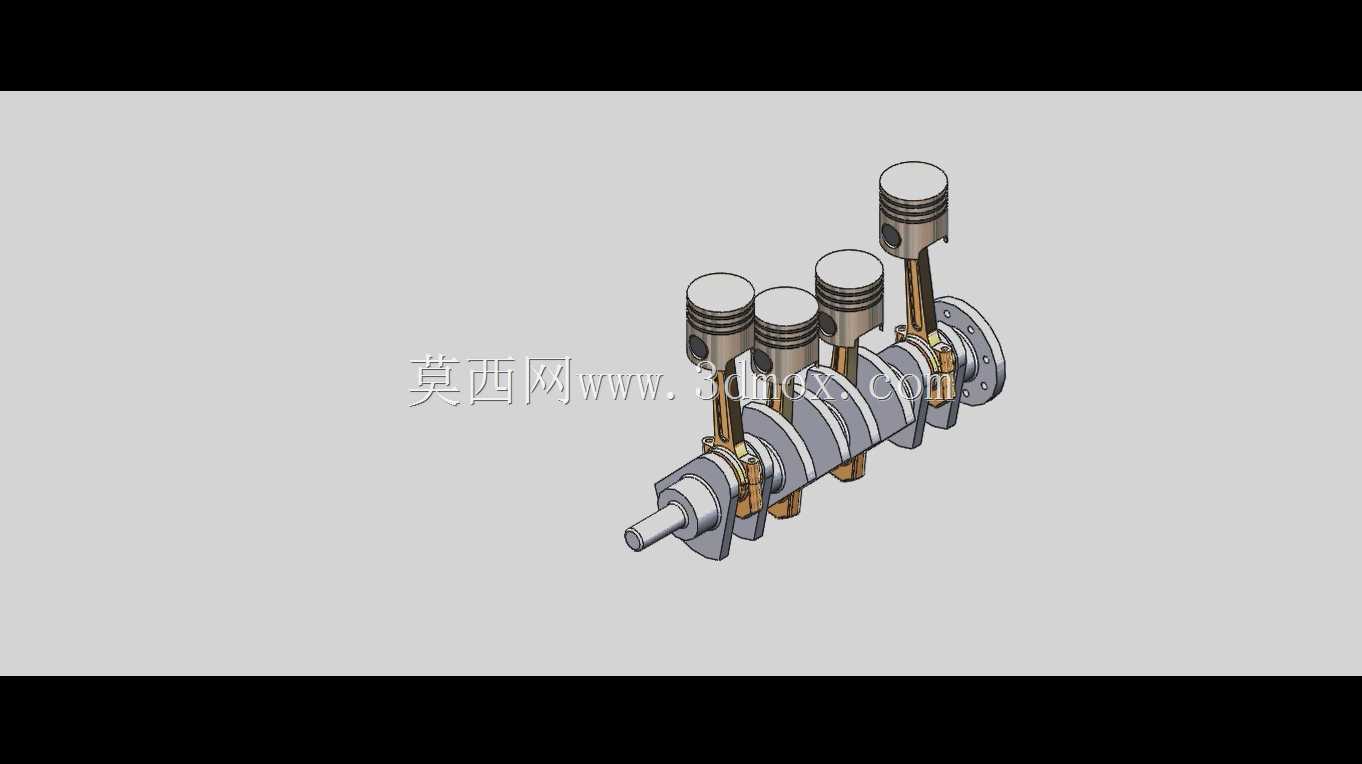

　　形成稳定油膜降低磨损。安装边界上，曲轴的五个主轴颈需要对应缸体上的主轴承座同轴度公差控制在0.02mm以内，活塞在上止点时的凸出缸体平面高度需要匹配气缸垫的压缩厚度，保证合理的压缩比，连杆大头的侧向间隙需要满足曲轴转动时的轴向窜动要求，避免运动干涉。做三维建模时，这套总成的运动仿真可以直观展示活塞往复行程、曲轴转角、连杆摆角之间的对应关系，能帮助设计人员快速核对配气相位、点火正时的匹配逻辑，也能用于职业院校的内燃机结构教学，让学习者直观理解四缸发动机的动力传递路径。
