精密蜗杆传动件结构设计方案

项目分类:通用机械零部件 发布时间:2022-02-22 ID:558055
  • 精密蜗杆传动件结构设计方案
  • 精密蜗杆传动件结构设计方案

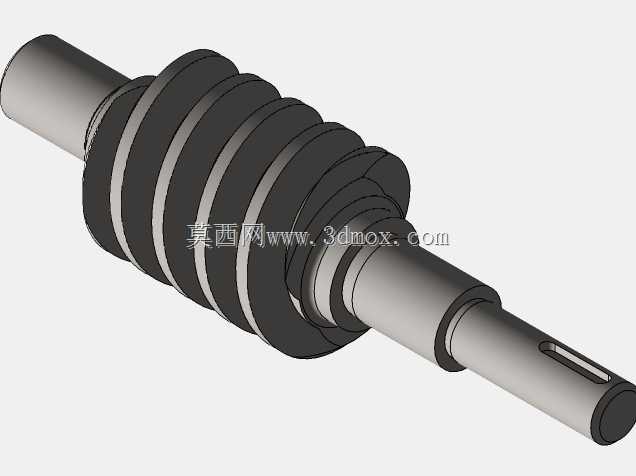

  这款蜗杆传动件的设计,核心围绕交错轴间的大传动比动力传输需求展开,在各类需要减速增扭的传动场景中应用广泛,常见于小型输送设备的动力输入端、精密仪器的进给调节机构、自动化生产线的分度传动单元,以及部分起重设备的慢速驱动模块中,能够在单级传动下实现较高的减速比,相比多级齿轮传动结构更紧凑,占用安装空间更小。从结构设计来看,蜗杆主体采用阿基米德齿形设计,加工适配性强,普通车床即可完成齿形切削,无需专用定制刀具,齿部螺旋升角经过反复校核,既保证啮合过程中的传动效率,又能在特定工况下实现反向自锁特性,避免负载端反向拖动动力端引发设备故障。轴段部分做了阶梯式设计,不同直径的轴段分别对应轴承安装位、密封件配合位、动力输入连接位,

  其中输入轴端加工有标准键槽,可与联轴器、带轮或电机输出轴直接配合,键槽的位置和深度按照通用传动件的配合公差设计,能够适配多数标准规格的平键,减少现场适配加工的工作量。两端的轴承安装轴段预留了足够的轴向定位台阶,装配时轴承内圈可直接抵靠台阶端面实现轴向定位,无需额外加装轴套调整间隙,降低装配复杂度。齿部与轴段之间做了过渡圆角处理,避免应力集中引发的轴段断裂问题,在长期交变载荷作用下能有效提升结构疲劳强度。安装边界方面,整体轴段长度适配常规小型减速箱的腔体宽度,蜗杆齿顶圆直径经过核算,与配对蜗轮啮合时的中心距符合通用减速单元的标准尺寸系列,设计人员在做整机结构排布时,可直接套用对应中心距的安装尺寸,无需重新计算啮合间隙。

  齿面的粗糙度要求按照传动件通用标准设定,既能保证啮合时的润滑油脂留存,减少齿面磨损,又不会过度提升加工成本。实际应用中,这款蜗杆与配对蜗轮啮合时传动平稳,噪音远低于同传动比的多级直齿轮组,适合对运行噪音有要求的室内设备场景,比如食品加工输送线、实验室精密传动设备等。设计过程中也充分考虑了维护便利性,轴端的密封位尺寸适配标准骨架油封,后期更换密封件无需定制配件,日常维护时只需定期补充润滑脂即可保证长期稳定运行。在做三维建模时,齿部螺旋线的生成严格按照模数、头数、导程角的参数关系推导,保证齿形与蜗轮的啮合接触面达到设计要求,避免建模误差导致实际装配时出现卡滞、啮合间隙过大的问题,轴段上的退刀槽、倒角等工艺结构也全部按照机械加工规范做了还原,模型可直接用于工程出图、装配干涉校验以及运动仿真分析,能够帮助设计人员在虚拟装配阶段提前发现安装干涉、轴段长度不匹配等问题,缩短整机开发的迭代周期。
