带安装法兰加强筋的支撑座结构设计

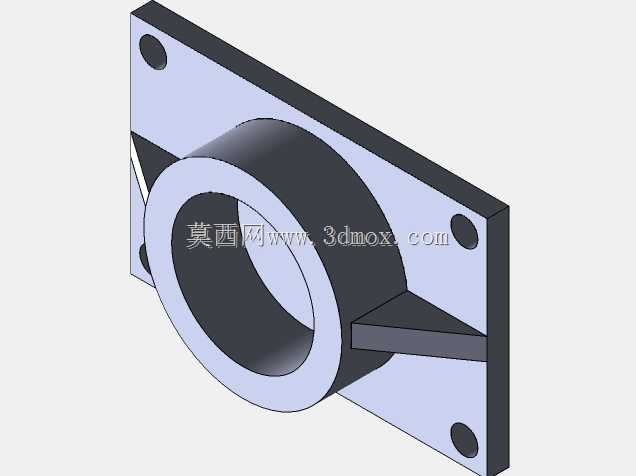

　　这类带三角加强筋的法兰式支撑座，在工业传感检测、流体管路导向、小型轴系支撑场景中应用十分广泛，很多设备的检测工位、管路穿舱位置、轻载轴的支撑点位都会用到同结构形式的零件。从实际使用场景来看，这类零件常作为传感器安装基座、导向轴的端部支撑、穿线管路的固定座使用，方形安装板上的四个沉孔用于穿过螺栓将整个座体固定在设备机架或者安装面板上，中间的通孔可根据实际需求适配不同规格的传感器探头、导向轴或者穿装管路，两侧的三角加强筋连接法兰板与中间的筒状主体，主要作用是提升筒部与安装板的连接刚性，避免设备运行过程中受径向载荷时出现筒部歪斜、连接焊缝或者结合面开裂的问题。

　　设计这类零件时，首先要确认安装边界：方形安装板的边长需要匹配安装点位的预留空间，四个安装孔的孔距要对应设备机架上的预装螺纹孔位置，避免出现安装干涉；中间筒部的内径尺寸要根据穿装的部件外径确定，保留合理的配合间隙，筒部的轴向长度要满足穿装部件的插入深度要求，保证部件安装后不会出现晃动。加强筋的厚度通常取安装板厚度的0.7-1倍，筋的高度从筒部外壁延伸至安装板平面，三角筋的斜边做适当倒角处理，既可以减少应力集中，也能避免加工、装配过程中锐边划伤操作人员。

　　从结构受力角度分析，当筒部承受径向载荷时，没有加强筋的结构会在筒部与安装板的连接根部产生很大的弯曲应力，长期受交变载荷作用很容易出现根部断裂的问题，添加两侧对称布置的三角筋后，载荷可以通过筋板分散到整个安装板平面，大幅降低连接根部的应力集中系数，提升整个零件的承载能力。安装板上的四个安装孔采用沉孔设计，螺栓安装后头部不会突出安装板表面，保证安装面贴合平整，不会出现安装间隙导致的座体歪斜。这类零件通常采用铝合金或者碳钢加工，铝合金材质重量轻、防锈性能好，适合对重量有要求的检测设备使用，碳钢材质强度更高，适合承载稍大的轴系支撑场景，加工时安装板的贴合面需要做铣平处理，保证平面度满足安装要求，筒部的内孔根据配合需求选择铰孔或者镗孔加工，保证内孔的同轴度。

　　在实际选型适配时，需要注意筒部的伸出方向要与安装面垂直，避免加工时出现角度偏差导致穿装的部件出现卡滞、检测精度下降的问题，加强筋与筒部、安装板的连接位置要做圆角过渡，减少焊接或者铸造过程中的缺陷，若采用3D打印制作小批量样件，还需要适当调整筋板厚度，避免打印过程中出现翘曲变形。
