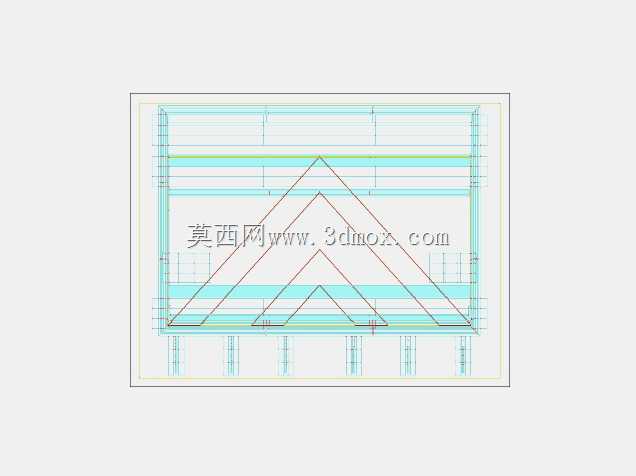

在厂区内部通道管控、临时施工路段封控、园区出入口车流引导这类场景里,固定式路障的灵活性短板非常明显,无法适配临时调整管控范围、快速开放通道的需求,这款拦路车的设计正是瞄准这类移动阻隔的实际使用痛点展开。从结构设计逻辑来看,整体采用三角桁架式的受力框架,摒弃了厚重的整块挡板结构,在保证抗冲击强度的前提下尽可能降低整体自重,方便现场人员短距离推移调整位置,框架的杆件排布经过受力校核,当车辆意外抵靠时,冲击力会沿着斜向杆件分散到底部的支撑横梁上,不会出现局部杆件弯折失效的问题。整体有效阻隔宽度为3米,刚好覆盖常规单幅车道的通行宽度,底部支撑脚的横向跨度经过优化,放置在平整路面时不会出现侧翻风险,支撑脚底部预留了安装膨胀螺栓的孔位,
当需要长期固定在某一位置时,可以直接通过膨胀螺栓与地面硬化层连接,不需要额外浇筑安装基础,大幅降低现场部署的施工量。考虑到户外使用的场景,框架杆件的连接节点全部采用满焊工艺,避免长期风吹雨淋出现焊缝锈蚀脱开的问题,表面预留了喷涂反光标识的平整区域,夜间光线不足时也能让通行车辆提前识别到阻隔位置,避免碰撞。在实际使用中,这类拦路车可以多台串联拼接,适配更宽的道路封控需求,单台设备的重心经过反复调整,推移过程中不会出现头重脚轻的翘头问题,单人即可完成位置调整作业,不需要额外借助吊装或者搬运设备。框架的竖向杆件间距经过合理设置,既不会因为间距过大失去阻隔作用,也不会因为间距过小浪费材料、增加不必要的自重,
顶部的横向扶手位置符合人体工程学高度,推移时操作人员可以自然握持发力,不需要弯腰或者抬手调整姿势。针对不同场景的使用需求,结构上预留了附件安装位,可以根据需要加装警示灯、提示牌固定架等配件,不需要对主体框架进行二次钻孔焊接,避免破坏原有结构的防腐层和受力完整性。底部的支撑边梁采用加厚型材制作,即使长期放置在不平整的碎石路面,也不会因为局部受力过大出现变形,保证设备放置后的稳定性,不会被普通人力轻易推移移位,满足临时管控的阻隔强度要求。
