内燃机活塞连杆组件结构设计

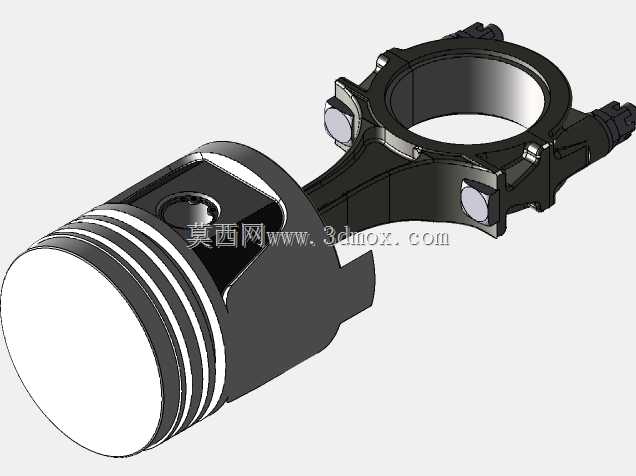

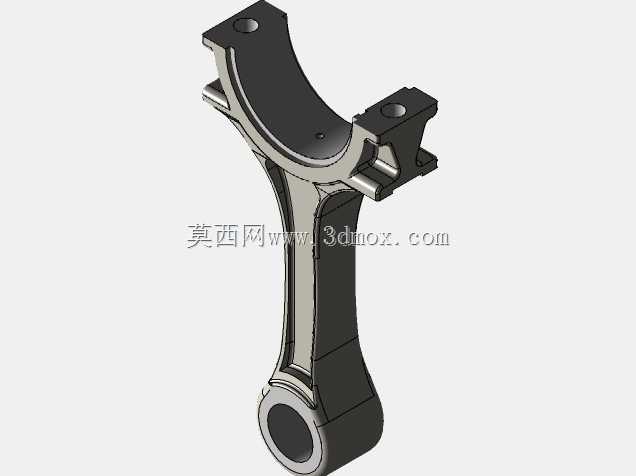

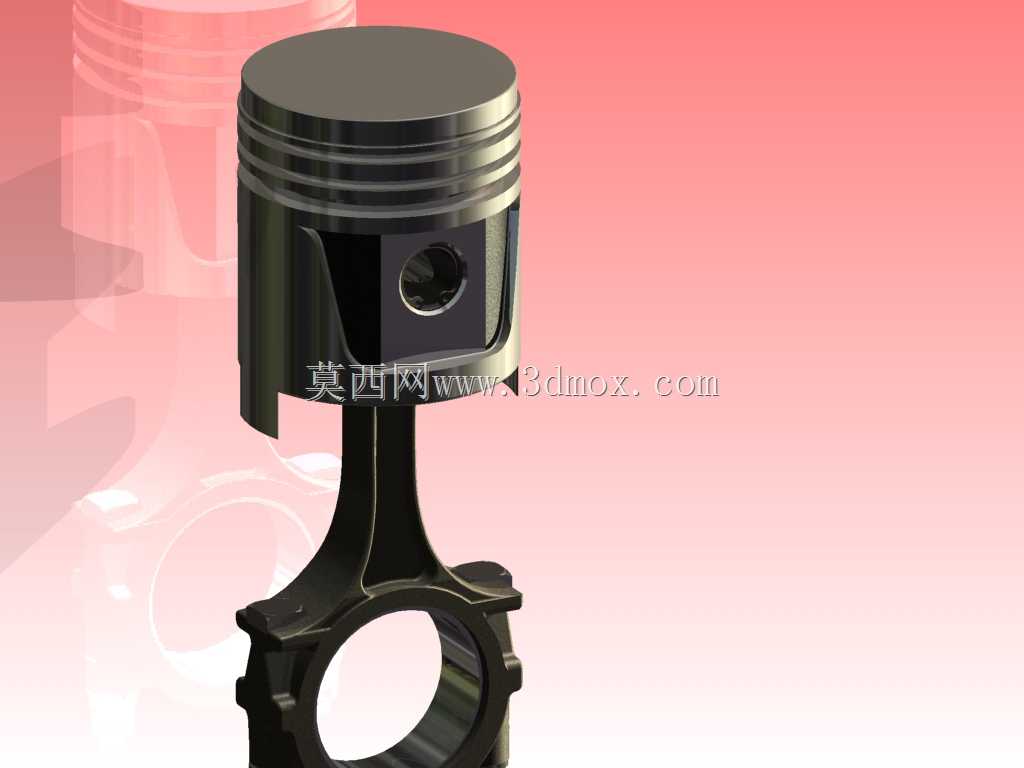

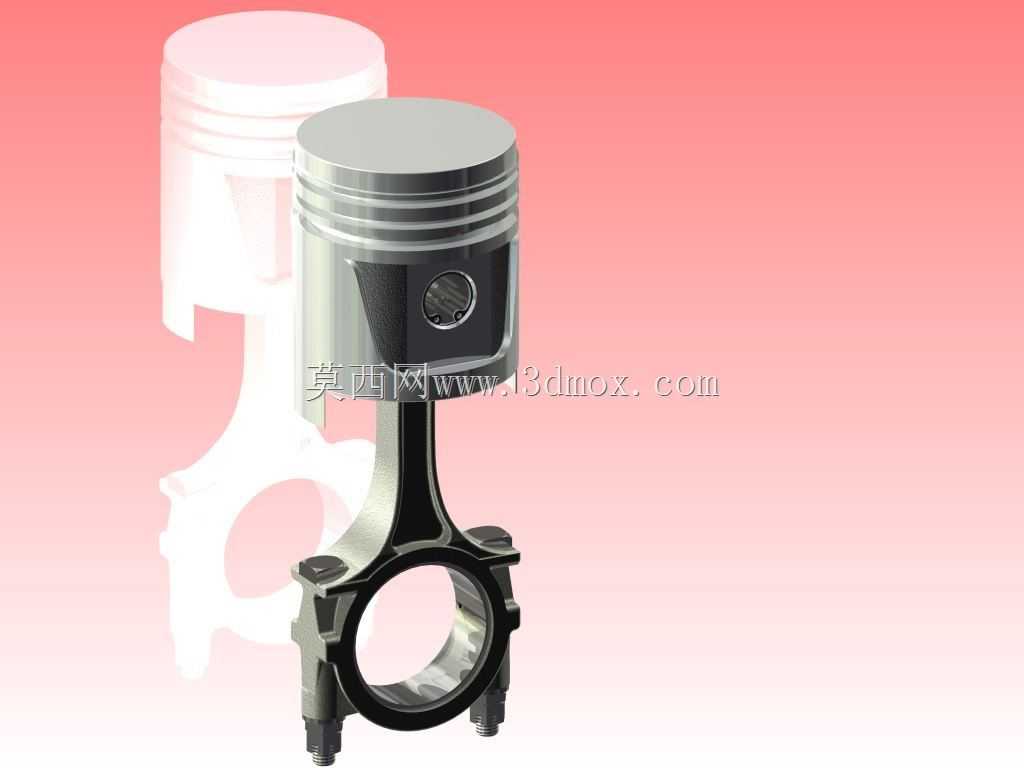

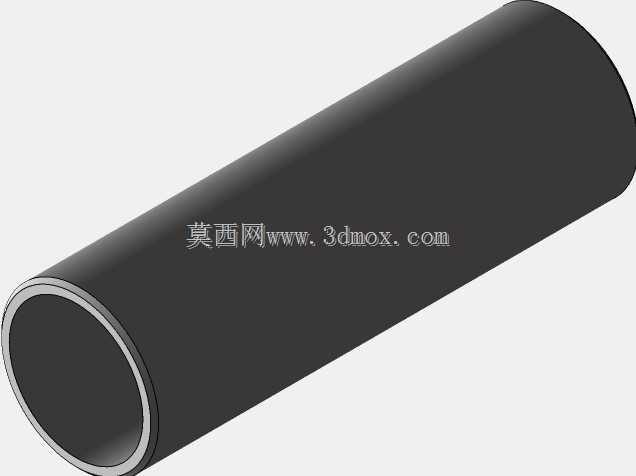

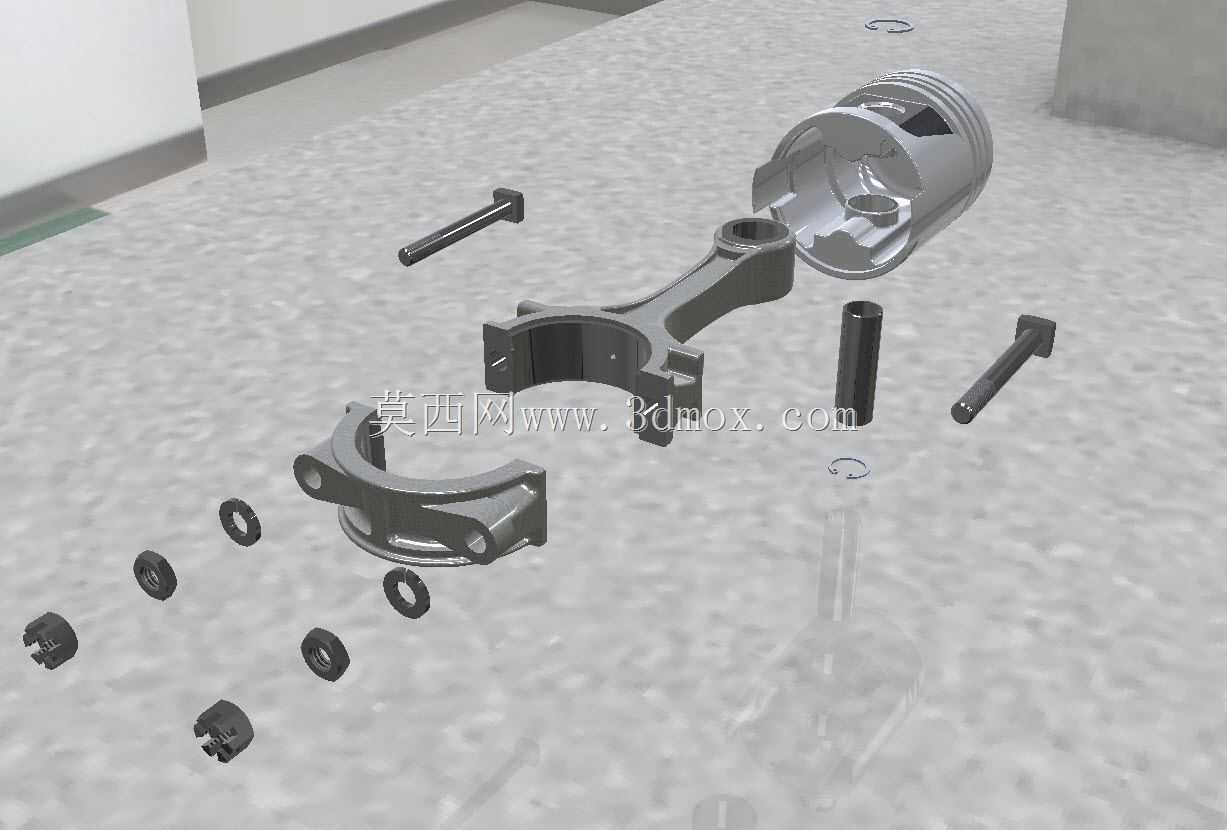

　　这套活塞连杆组件的结构设计，完全围绕内燃机往复运动的实际工况展开，从安装边界到功能细节都贴合量产机型的装配需求。活塞头部预留的环槽结构，可适配多道气环与油环的安装，气环负责密封燃烧室高压燃气，避免做功行程的压力泄漏，油环则在往复运动中刮除缸壁多余润滑油，防止机油窜入燃烧室造成积碳，环槽的轴向尺寸与径向深度都参考了量产机型的配合公差，能保证活塞环装入后有合理的侧隙与背隙，避免热膨胀后出现卡滞或密封失效问题。活塞销孔的位置经过偏心设计，可在活塞换向时减小对缸壁的敲击噪声，销孔内部的衬套安装位预留了足够的过盈配合余量，能保证活塞销在交变载荷下不会出现松旷。连杆部分采用了工字形截面结构，在保证足够抗弯、抗扭强度的前提下尽可能降低自身重量，

　　减小往复运动的惯性力，适配高转速工况下的动力输出需求。连杆小头的衬套安装位与活塞销形成间隙配合，可在活塞摆动时实现灵活转动，大头的剖分式结构搭配轴瓦安装位，能与曲轴连杆轴颈形成稳定的转动副，剖分面的定位结构可保证装配时的同轴度，避免轴瓦偏磨。配套的帽销、弹簧垫圈与紧固件，全部按照实际机型的紧固力矩要求设计，弹簧垫圈的防松结构可在发动机持续振动的工况下避免紧固件松脱，所有连接件的安装位置都避开了运动干涉边界，装配后不会与曲轴平衡块、缸体内壁发生碰撞。从应用场景来看，这套组件可直接用于小排量内燃机的结构教学、逆向设计参考，也可作为改装机型设计时的结构基准，设计过程中所有尺寸都参考了真实机型的测量数据，活塞的行程、

　　连杆的中心距都符合常规机型的参数范围，安装时可直接匹配对应缸径的气缸套与曲轴，不需要额外做结构修改。活塞裙部的型线设计考虑了热态下的膨胀变形，冷态下的椭圆结构可在工作温度达到额定值时膨胀为正圆形，保证与缸壁的均匀贴合，避免局部磨损加剧。
