16k20车床配套转弯式研磨装置结构

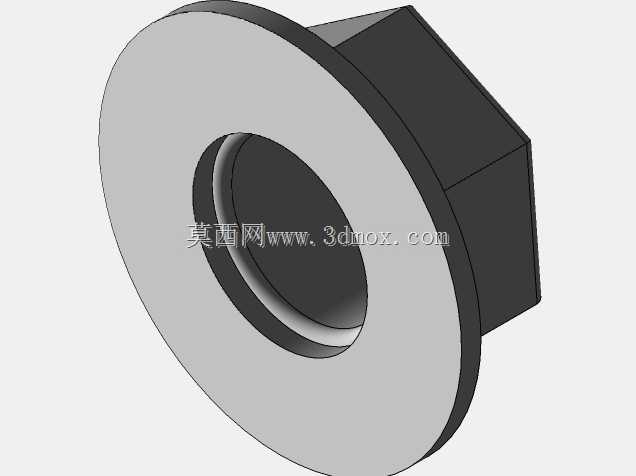

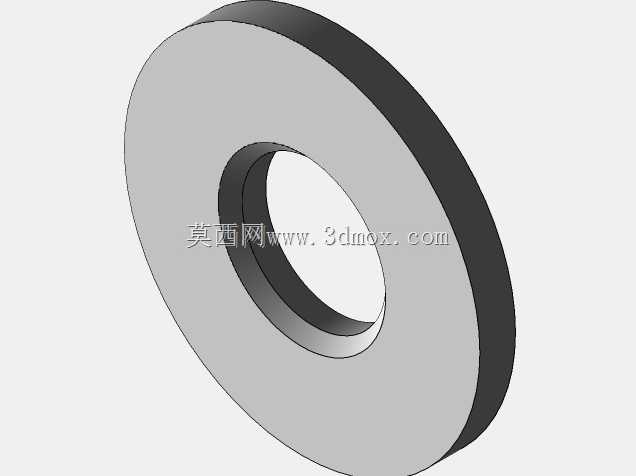

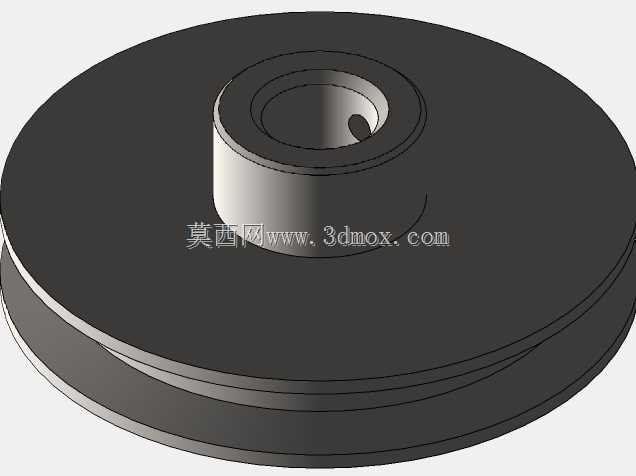

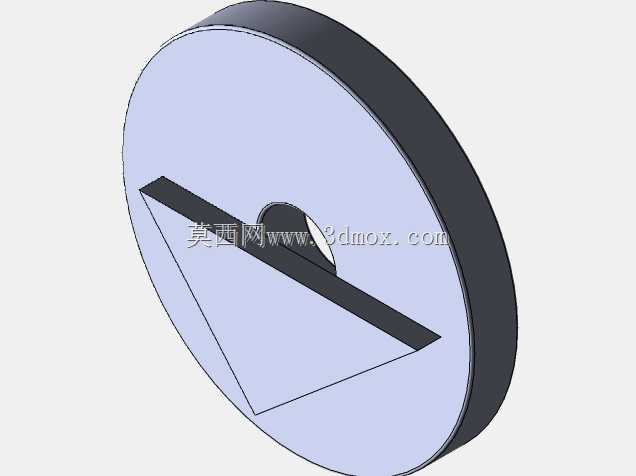

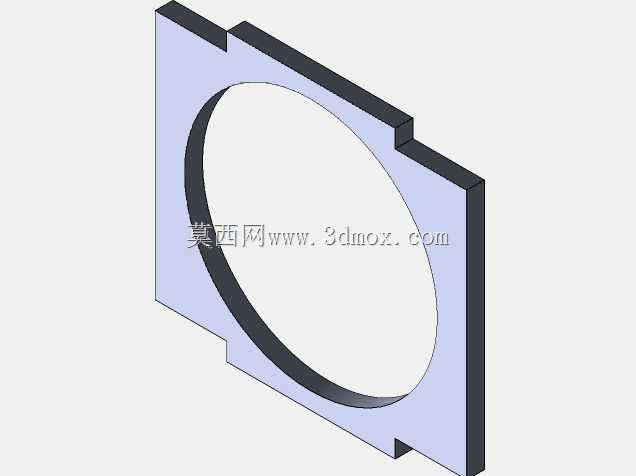

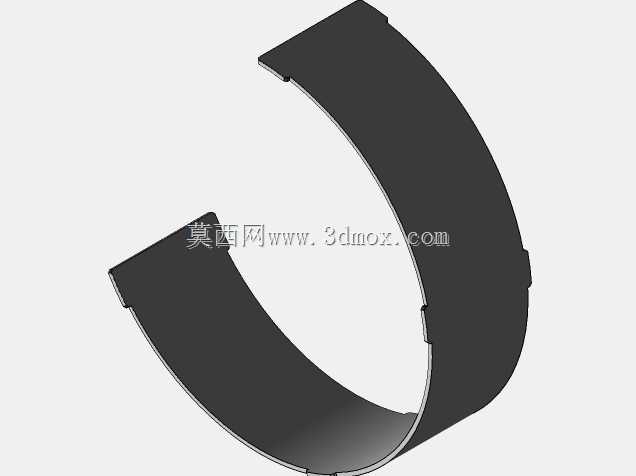

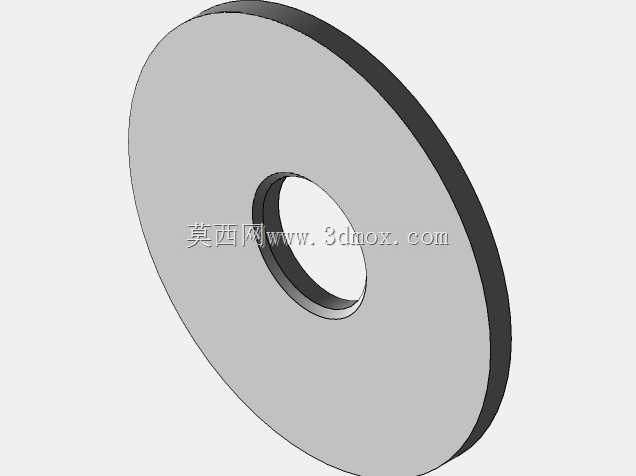

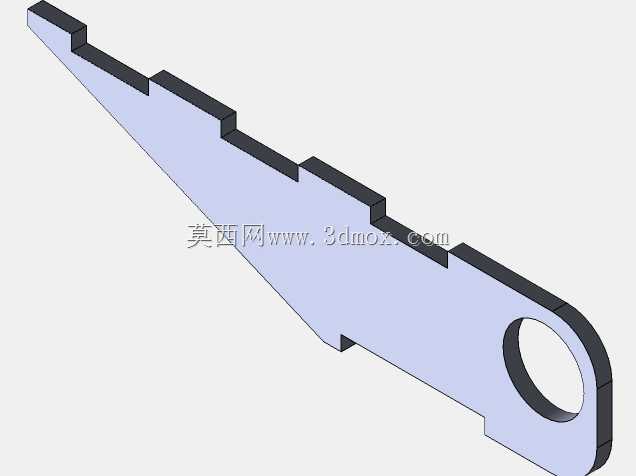

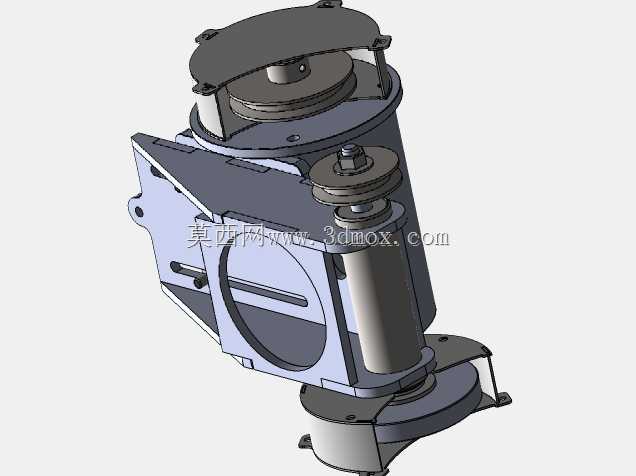

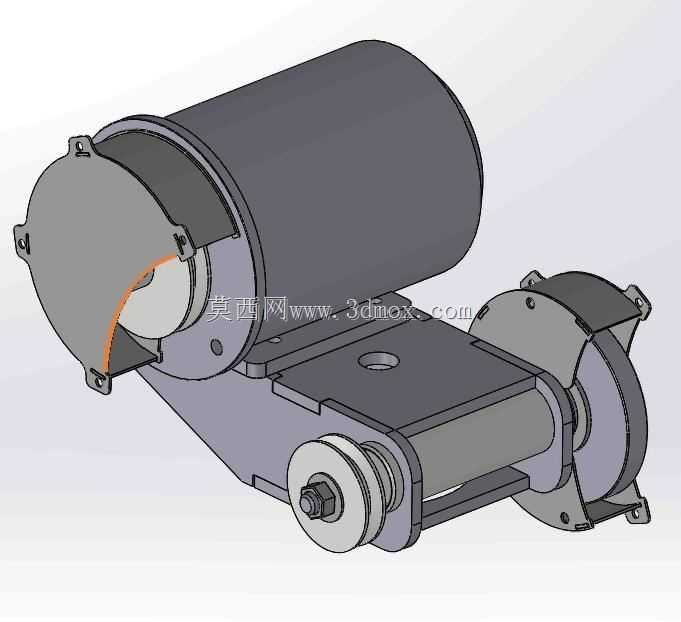

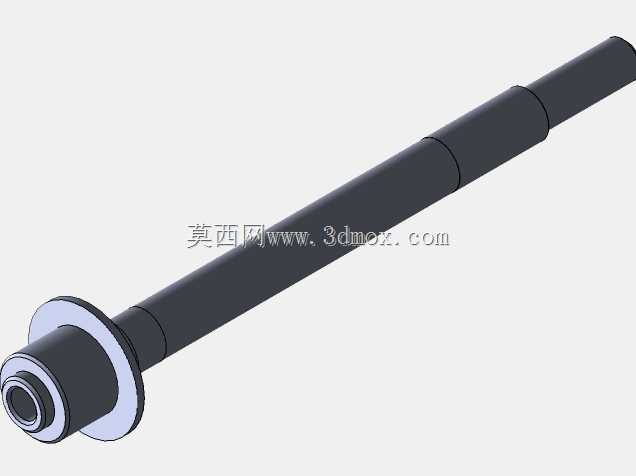

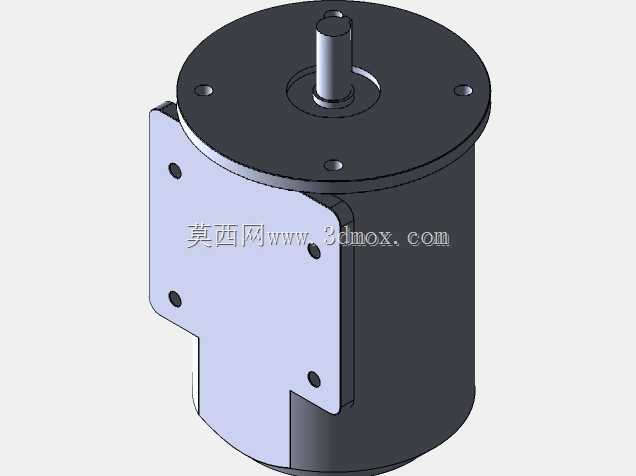

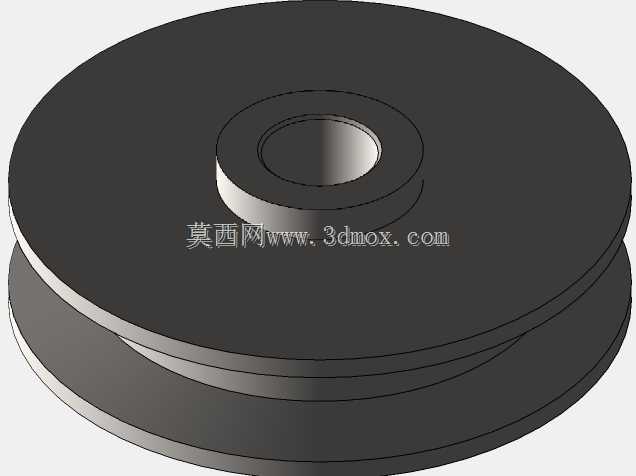

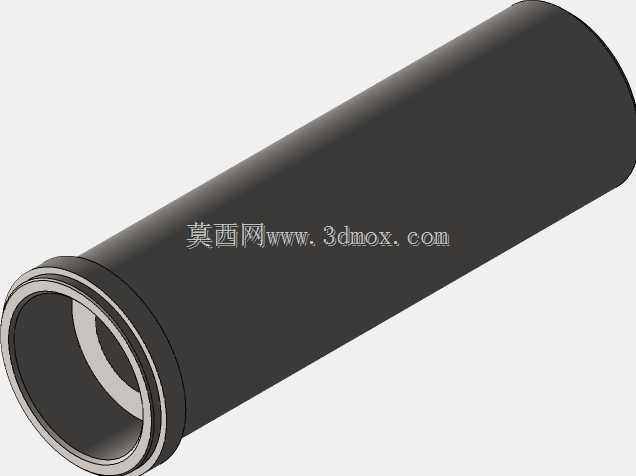

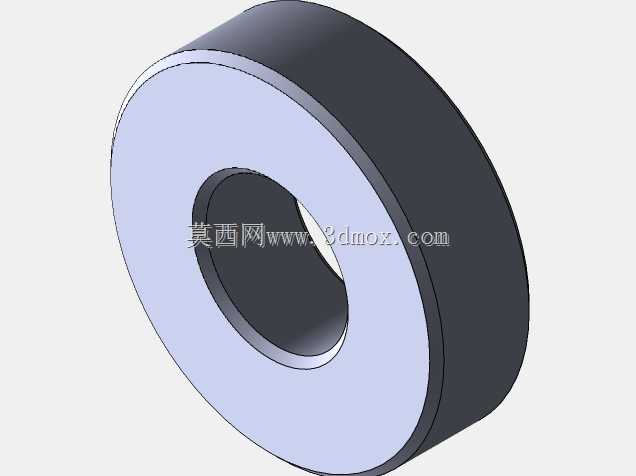

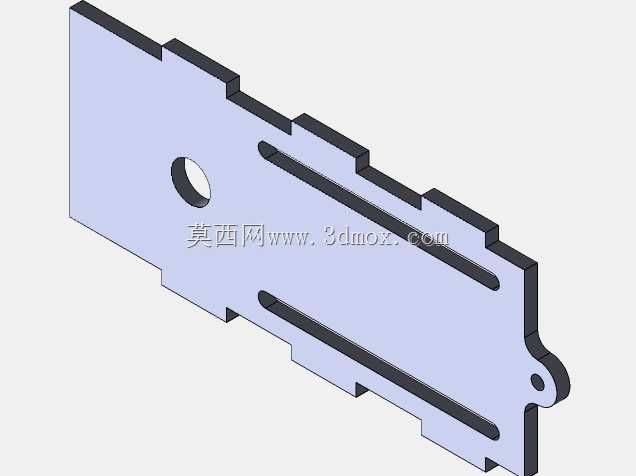

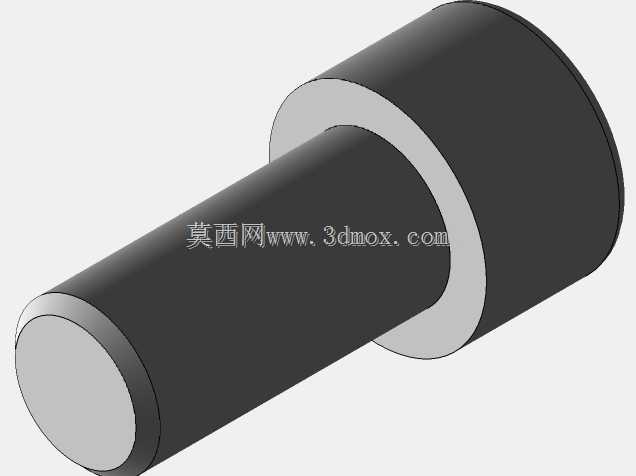

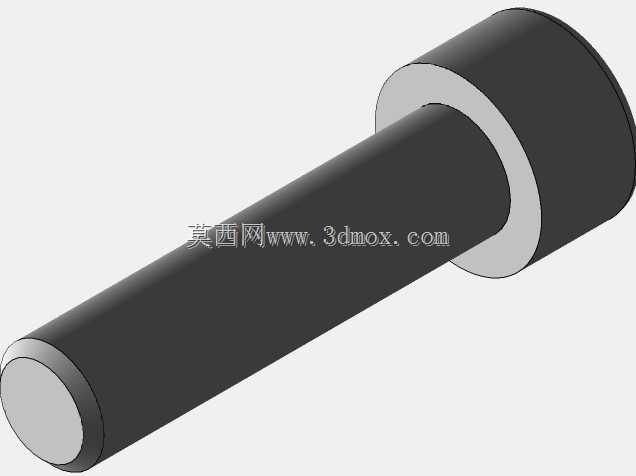

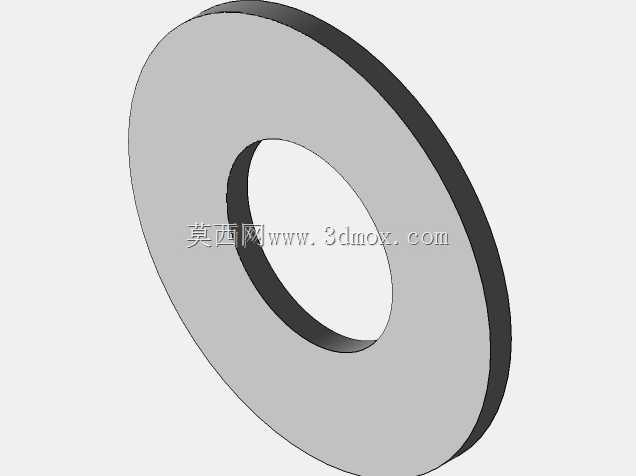

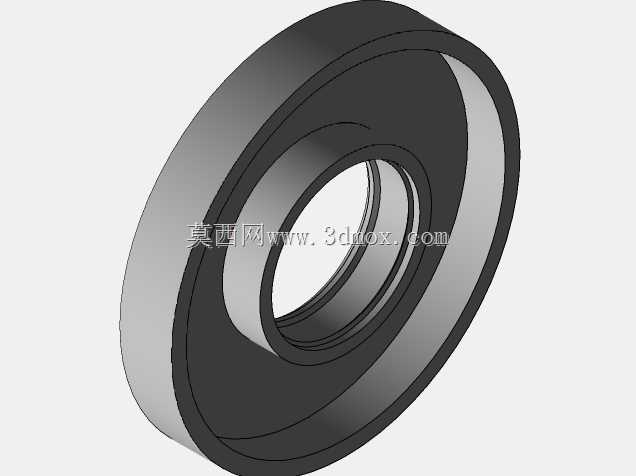

　　这套研磨装置是配套16k20车床使用的机加工辅具，主要解决车床常规加工后工件局部位置的精整加工需求，在轴类、盘类零件的外圆倒角、焊缝余高打磨、局部表面粗糙度提升场景中应用广泛，无需将工件从车床卡盘上拆卸转运至磨床，可直接装夹在车床刀架位置完成二次加工，大幅缩短小批量修配类零件的工序流转周期。装置整体采用悬臂式安装结构，主体驱动单元为卧式布置的动力筒体，内部集成动力输出组件，前端伸出的输出轴连接接触轮，配套环形砂带完成磨削动作，另一侧设置张紧轮结构，通过偏心调节机构可快速完成砂带的张紧度调整，更换不同粒度砂带即可适配粗磨、半精磨、精磨不同加工需求。设计时充分考虑车床的安装边界，底座采用与车床刀架安装槽匹配的定位结构，

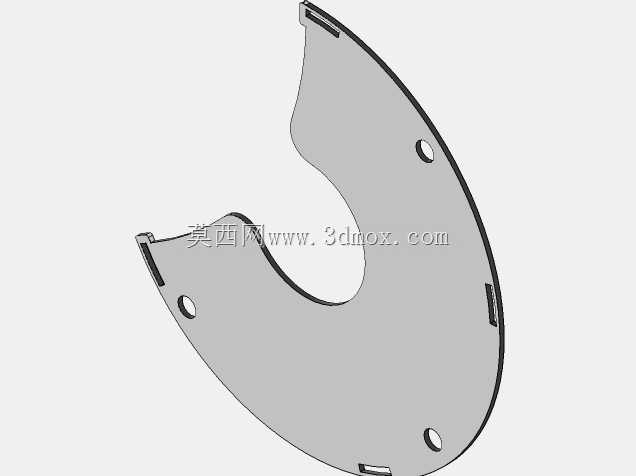

　　安装时无需对车床原有结构做改造，直接通过刀架压板即可完成固定，整体外伸长度控制在车床最大回转直径的安全范围内，避免加工过程中与卡盘、尾座产生干涉。装置的转弯式结构设计，可让砂带形成特定角度的磨削工作面，能够伸入常规外圆磨头无法触及的工件台阶内侧、轴肩圆角位置，完成复杂轮廓的研磨加工，接触轮采用橡胶包覆材质，可根据工件轮廓产生微量弹性变形，避免刚性接触导致的工件表面啃伤，同时保证磨削压力均匀。动力筒体与安装底座之间设置角度调节锁紧结构，可根据加工需求调整磨削工作面的倾斜角度，适配不同锥度、倒角的加工要求，张紧轮侧设置防护挡板，可阻挡磨削过程中产生的磨屑、砂带磨粒飞溅，保护操作人员与车床导轨面。整套结构的传动路径短，动力损耗小，

　　运行过程中振动量控制在较低水平，不会对车床本身的加工精度产生影响，日常维护仅需定期检查砂带磨损情况、加注转动部位润滑脂即可，适配小型机加工车间、设备维修班组的车床改造升级需求，在不新增大型磨床设备的前提下，拓展普通车床的加工能力范围，完成原本需要专用磨床才能实现的精磨工序。
