小型龙门式三轴数控加工设备结构设计

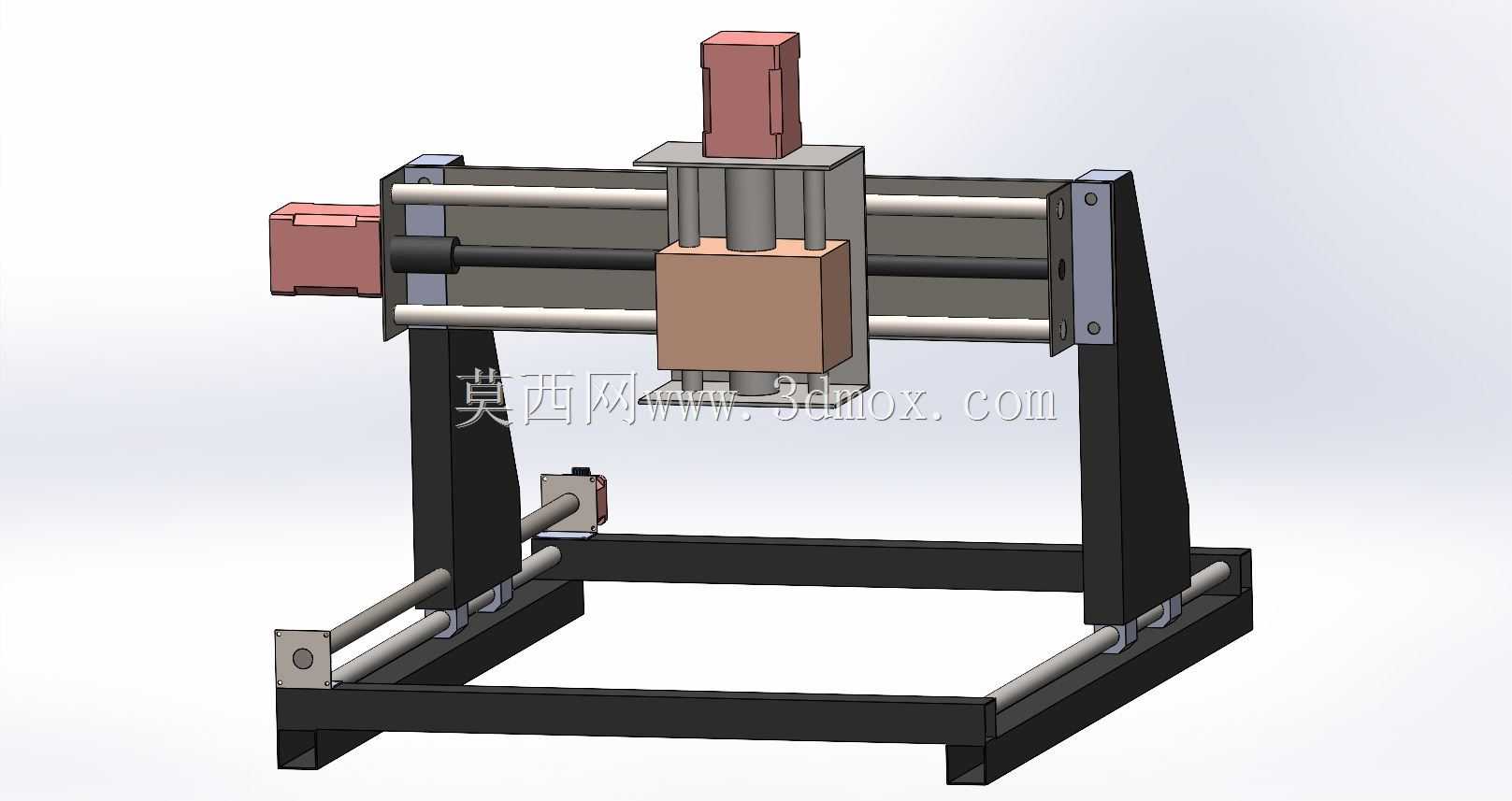

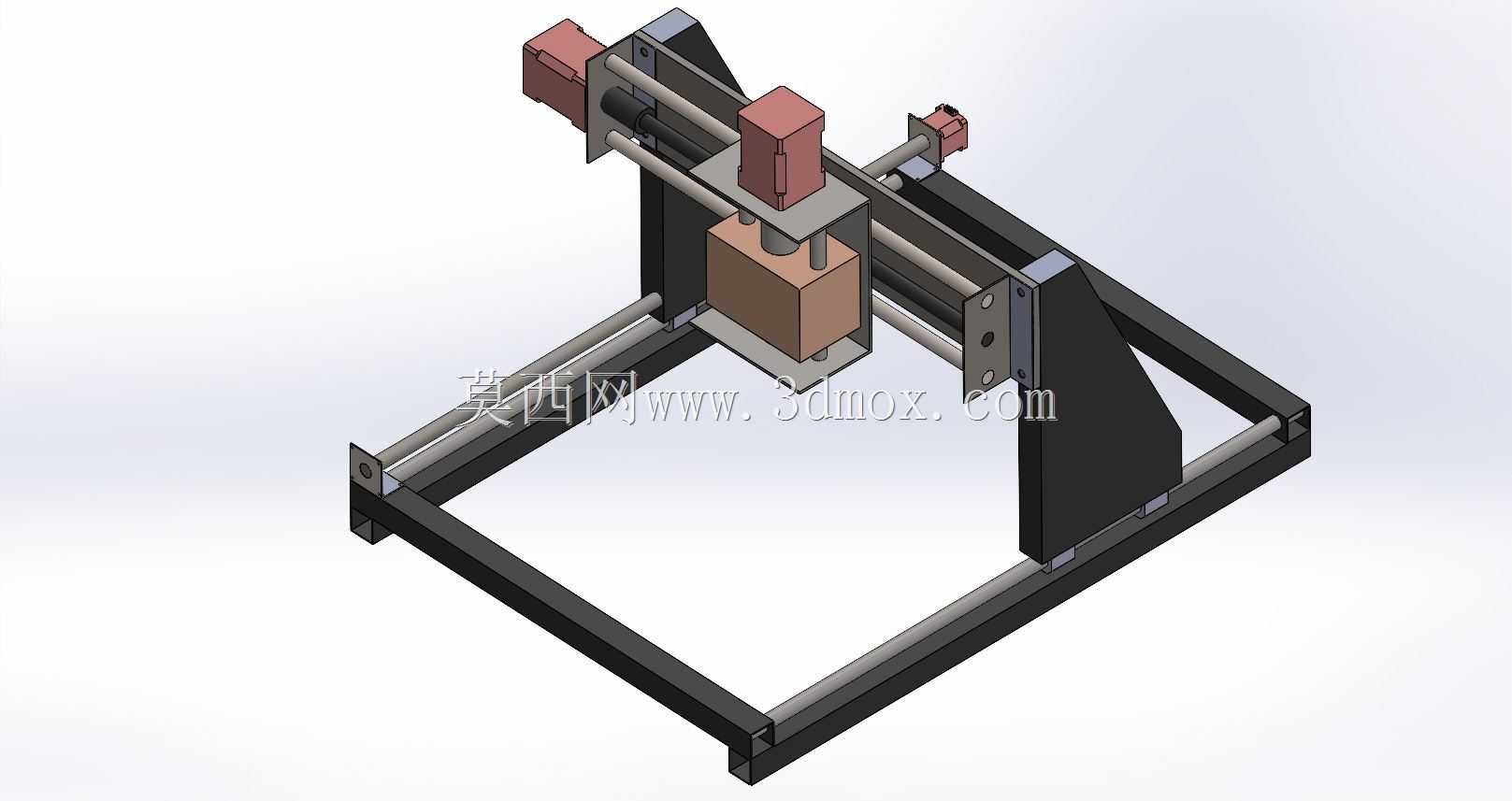

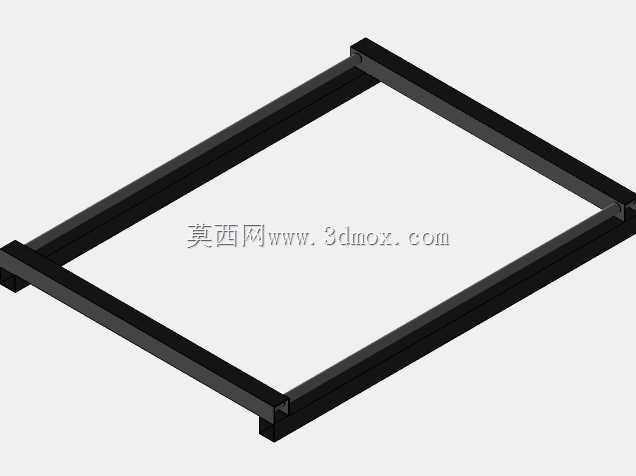

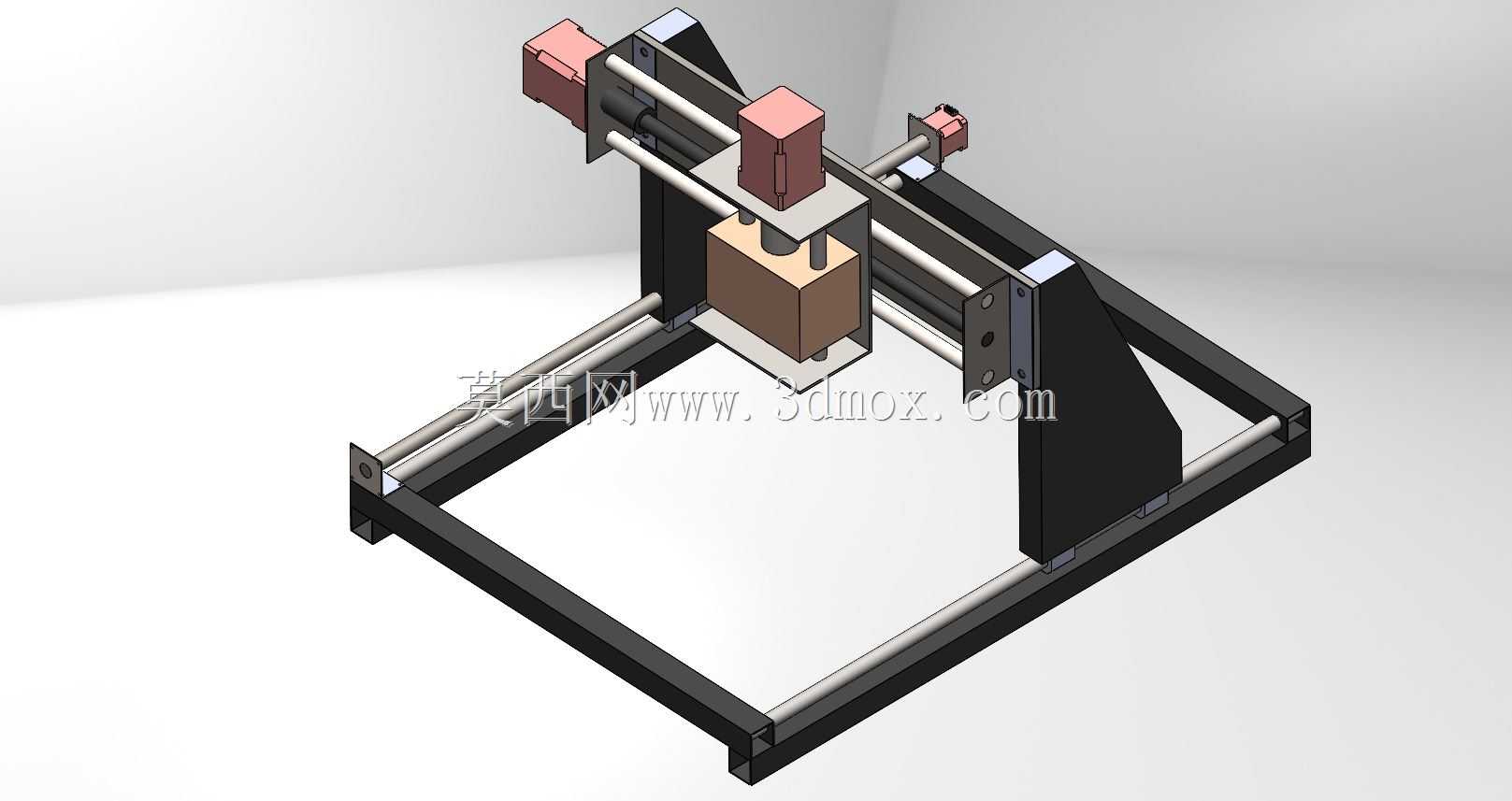

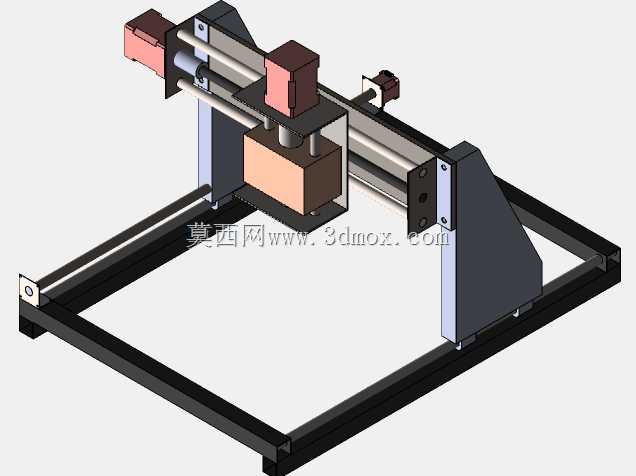

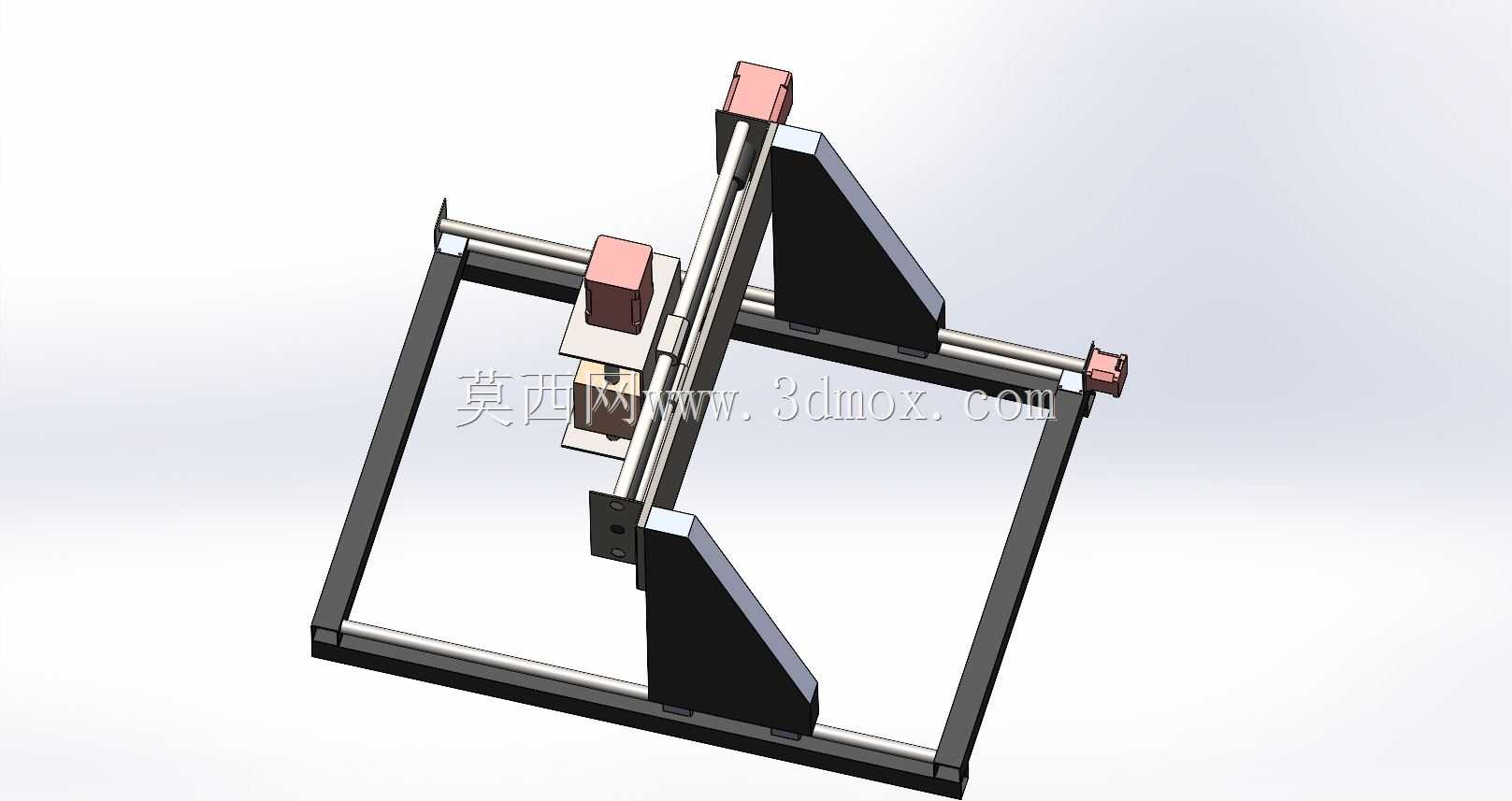

　　这款小型龙门架构的数控加工设备，主要面向小尺寸工件的精密加工作业场景，适配小型五金零件加工、文创产品雕刻、教学实训演示、个人工坊零件试制等多种使用场景，可完成铣削、雕刻、钻孔等多类常规机加工序，能覆盖非金属板材、软质金属坯料的加工需求，相比大型工业机床占地空间更小，部署灵活度更高。从结构设计逻辑来看，设备采用底部矩形焊接框架作为承载基座，框架选用标准型钢拼焊成型，基座上沿平行铺设两根直线导轨作为Y向运动的承载导向结构，保证Y轴长行程运动过程中的平行度与负载稳定性，避免长行程下的运动卡滞或精度偏移。跨接在Y轴导轨上的横梁组件为X向运动提供安装基准，横梁同样采用型材拼接结构，兼顾刚性与轻量化需求，X向滑座通过直线滑块与横梁导轨配合，

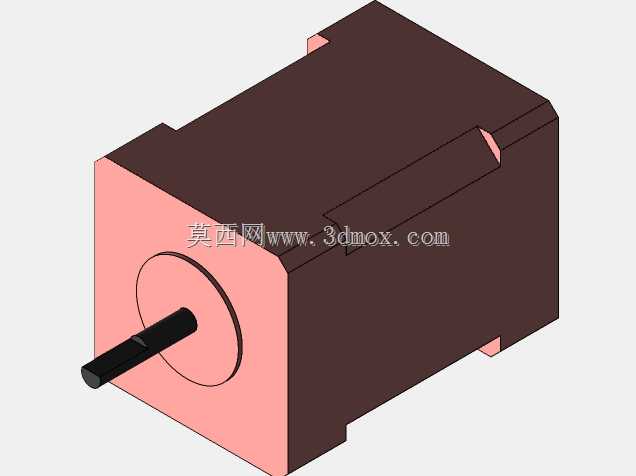

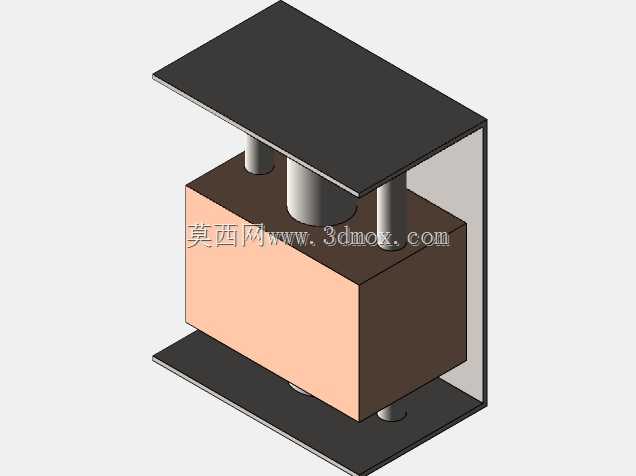

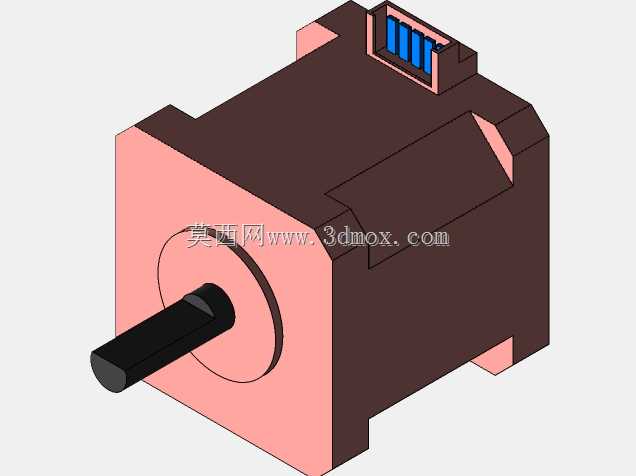

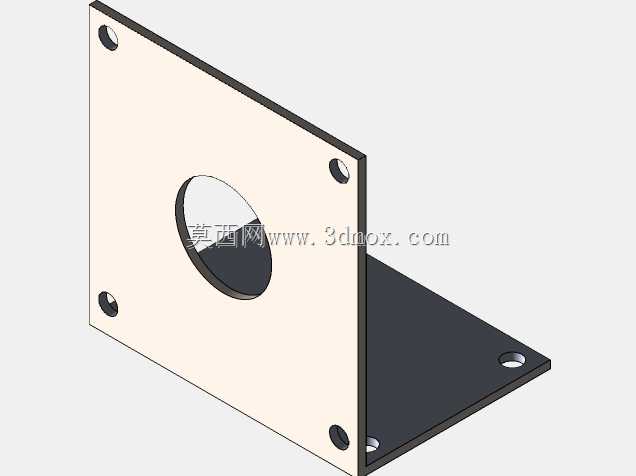

　　可沿横梁方向实现水平横向进给，滑座上搭载Z向垂直运动模组，Z轴模组通过导向光轴与传动丝杠配合，实现加工头的垂直方向进给，三个运动轴均独立配置驱动单元，可实现三轴联动的运动控制，满足复杂轮廓的加工走刀需求。设计过程中优先考虑了安装边界的适配性，设备整体外形控制在桌面级设备的尺寸范畴，无需专门的大型设备基础，普通工作台面即可完成安装固定，基座底部预留了调平支脚的安装位置，可根据安装面的平面度情况调整设备水平度，保证运动轴的初始安装精度。各运动轴的驱动单元均采用外置式安装布局，方便后期的维护更换与传动间隙调整，传动部件选用丝杠传动搭配直线导向的组合，在控制制造成本的前提下保证进给运动的重复定位精度，加工头安装位预留了标准装夹接口，

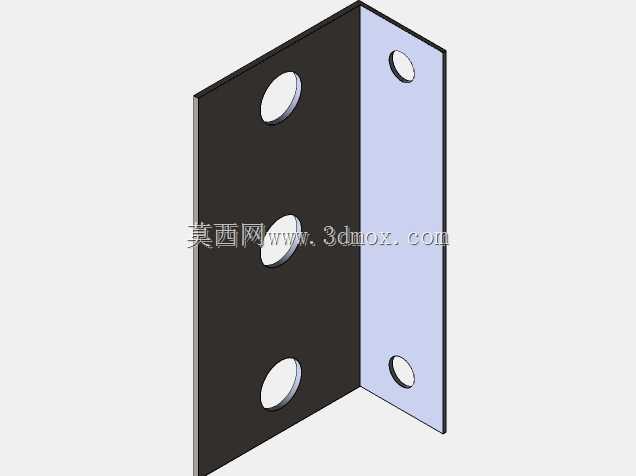

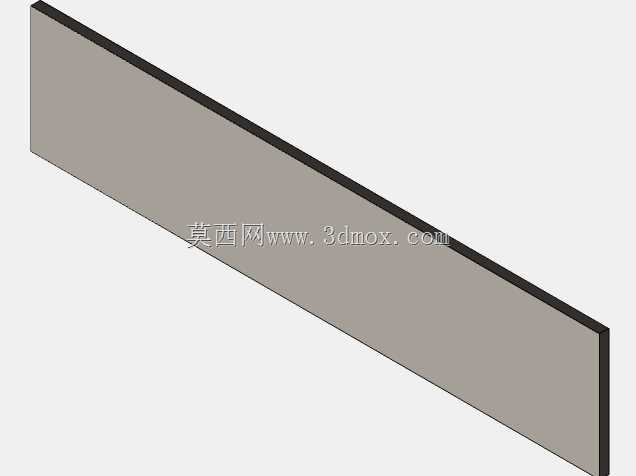

　　可根据不同加工需求更换对应的加工执行部件，拓展设备的加工适用范围。机架的两侧支撑立板采用加厚板材加工，与底部框架、横梁之间采用螺栓连接加定位销的装配方式，既保证整体机架的连接刚性，也方便设备的拆解运输与现场组装，所有运动部件的走线均预留了拖链安装空间，避免运动过程中线缆出现拉扯磨损问题，从结构层面降低设备的后期故障概率。
