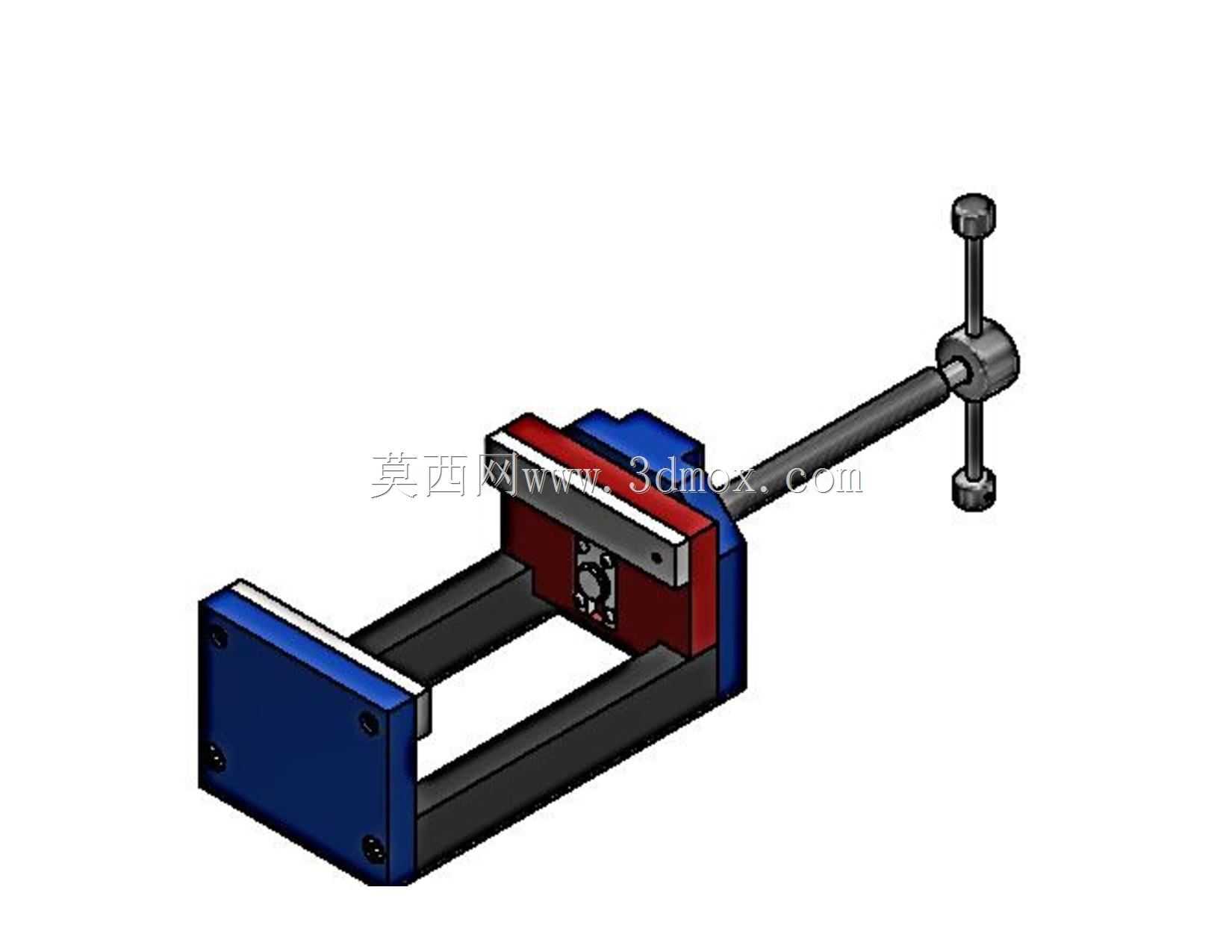

机加工用小型手动虎钳完整装配结构

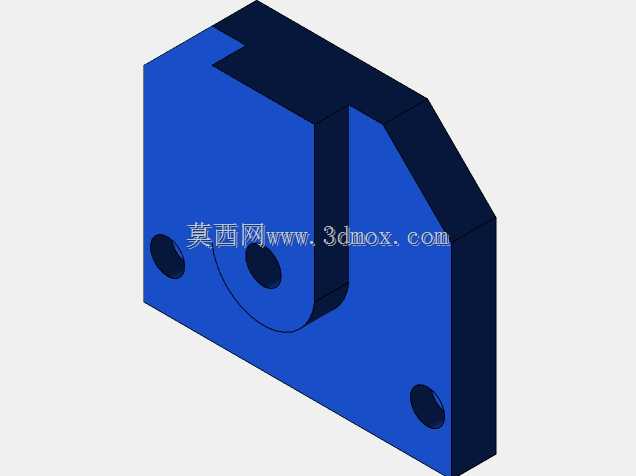

　　这款小型手动虎钳的结构设计完全围绕小尺寸工件的精密装夹需求展开，整体采用螺杆驱动的滑动钳身结构，固定钳身通过底部的安装孔可直接固定在钳工台、小型钻铣床工作台或者磨床的工作面上，安装边界预留了足够的螺栓穿装空间，不会和台面上的T型槽、其他工装定位结构产生干涉。从实际应用场景来看，这类小手虎钳主要适配小尺寸五金零件、精密仪表组件、小型注塑件的二次加工工序，不管是钳工手工锉削、划线，还是小型设备上的钻孔、攻丝、轻量铣削作业，都能提供稳定的夹持力，不会因为切削力的作用出现工件移位的问题。

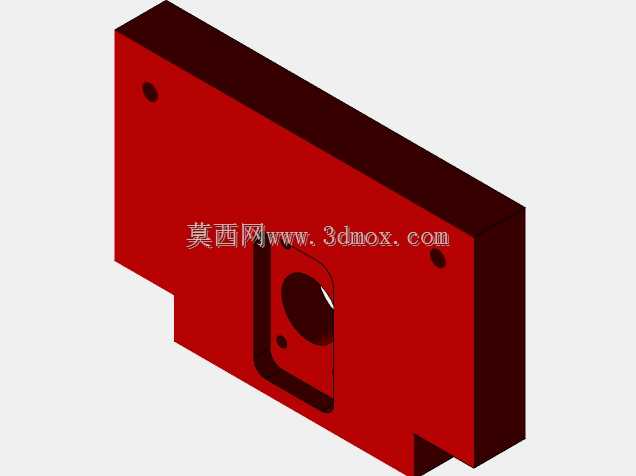

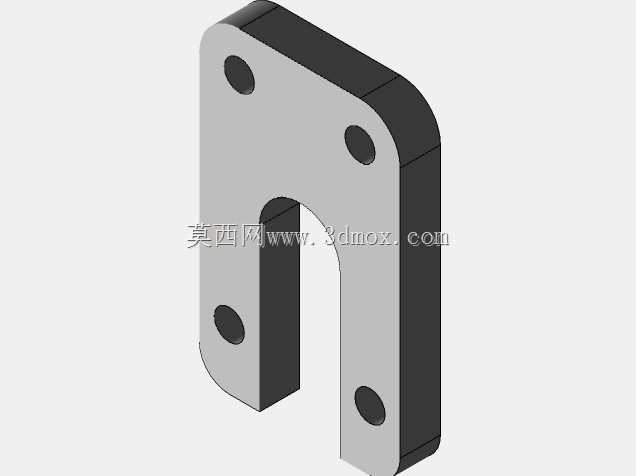

　　设计过程中优先考虑了操作的便捷性，驱动螺杆末端采用十字摇臂结构，操作人员单手握持摇臂转动就能实现钳口的开合，不需要额外搭配加力杆，日常装夹工件的行程控制精度可以控制在0.1mm级别，钳口部位预留了可更换的硬质钳口板安装位，长期使用出现磨损后只需要更换钳口板就能恢复装夹精度，不需要整体更换钳身，大幅降低了工装的维护成本。滑动钳身和固定钳身之间采用双导轨导向结构，导向面做了平行度公差约束，开合过程中不会出现钳口偏摆的问题，能保证夹持工件时两个钳口面完全平行，避免工件装夹倾斜导致的加工尺寸超差。

　　整体结构没有冗余的复杂零件，所有组成部件都做了装配干涉校验，螺杆和活动钳身的连接部位采用防脱结构设计，即使钳口开到最大行程，螺杆也不会从螺母座中脱出，日常使用过程中不需要频繁拆解维护。钳身主体采用框架式结构，在保证整体刚性的前提下尽可能压缩了整体重量，既可以固定在台面上长期使用，也可以根据作业需求临时转移安装位置，适配多工位的柔性作业需求。夹持面做了防滑齿纹设计，针对表面粗糙度要求较高的工件，也可以在钳口处加装铜质或者铝质的软钳口垫片，避免装夹过程中在工件表面留下压痕，满足精密零件的装夹防护要求。螺杆的传动螺纹采用梯形螺纹设计，相比普通三角螺纹拥有更好的耐磨性能和传力效率，长期频繁使用也不会出现螺纹滑牙、传动间隙过大的问题，整体使用寿命可以满足车间日常高频次的工装使用需求。
