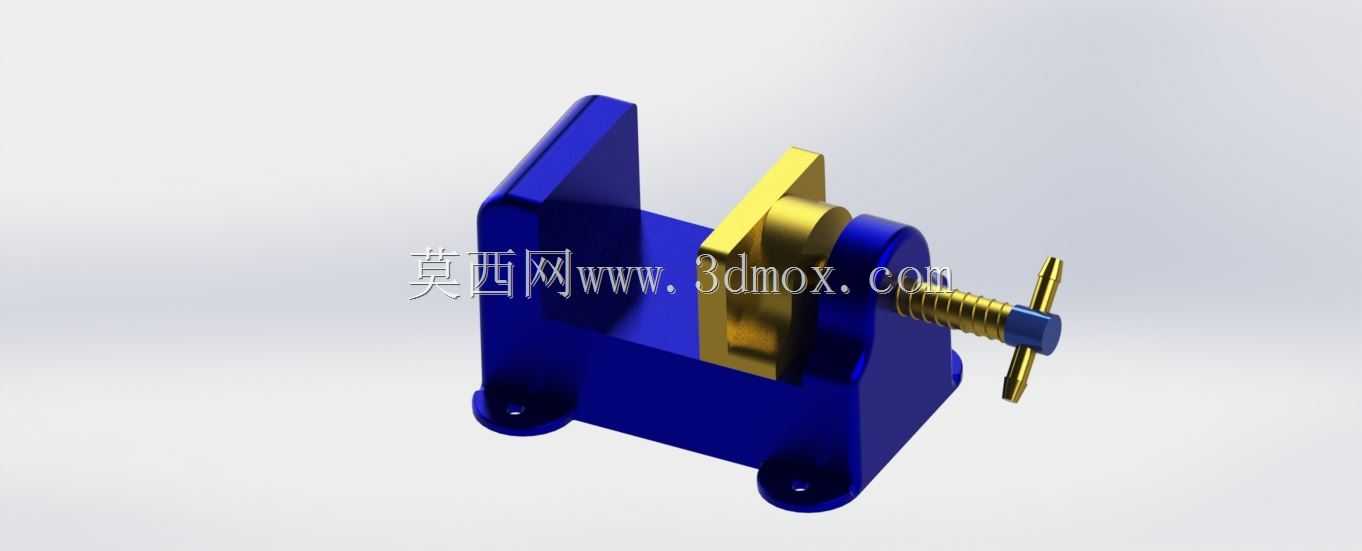

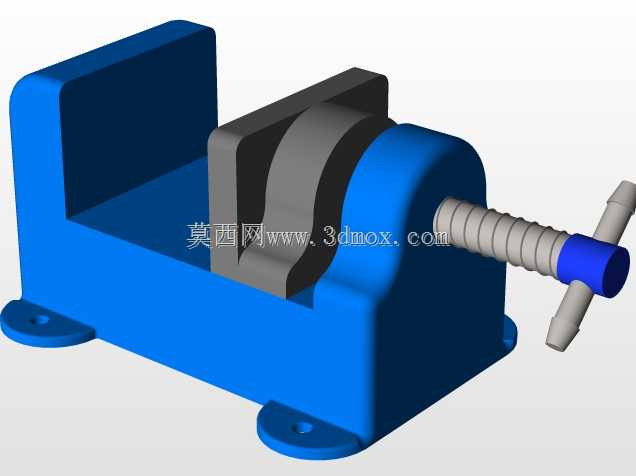

小型螺杆式手动夹紧机器虎钳结构

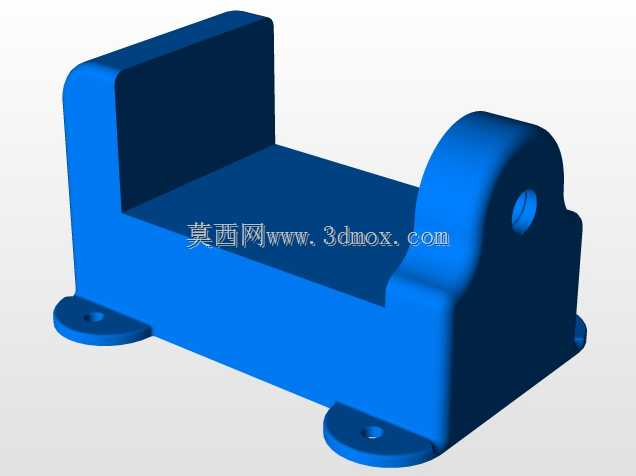

　　在常规机加工工位、小型零件修配场景以及装配作业台面上，这类小型螺杆式虎钳是出镜率极高的基础工装，区别于重型机用平口钳的大夹持力与大尺寸行程，这款虎钳的定位更偏向轻量作业场景，不管是台式钻床上对薄型铝件、塑料件的钻孔定位，还是钳工台对小型五金件的锉修、攻丝作业，或是装配环节对小尺寸组件的夹持固定，都能适配对应的作业需求，不会因为夹持力过大造成薄壁工件变形，也不会因为尺寸冗余占用过多台面操作空间。从结构设计逻辑来看，这款虎钳采用了最成熟的螺杆直推夹紧方案，没有额外的增力杠杆或者快动结构，整体零件数量控制在极低水平，固定钳身作为整个结构的基座，底部预留了两个贯通的安装孔，可通过螺栓直接固定在工作台T型槽或者专用工装板上，

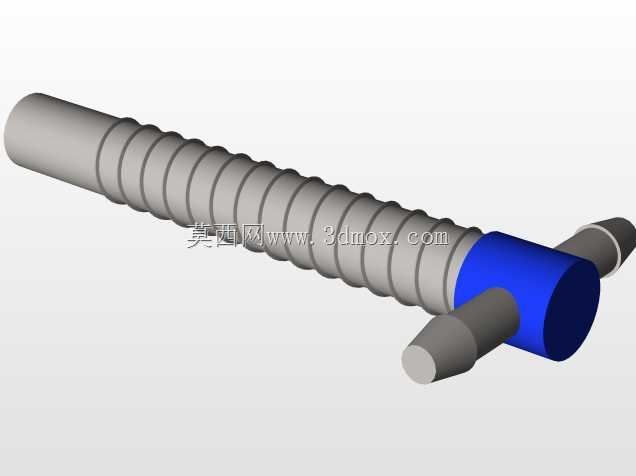

　　安装孔的孔距经过适配，既可以匹配常规小型台钻的工作台安装位，也能适配标准钳工台的预留孔位，安装边界的容错率较高，不需要额外制作过渡连接板就能完成固定。活动钳身通过与固定钳身的导向面配合实现直线往复运动，导向结构采用了开放式的矩形导轨配合，间隙调整门槛低，长期使用出现磨损后，只需要修磨配合面就能恢复导向精度，不需要更换复杂的导轨配件，维护成本极低。夹紧螺杆的端部与活动钳身采用了可转动的卡接配合，转动螺杆端部的十字形手柄时，螺杆会在固定钳身的螺纹孔内转动，推动活动钳身向固定钳口方向进给，实现对工件的夹紧，反向转动手柄即可松开工件，整个传动过程没有冗余的传动环节，力的传递效率直接，操作人员可以通过手柄的转动手感直接控制夹紧力的大小，

　　针对不同材质的工件灵活调整夹持力度，比如夹持铜件、塑料件这类软质材料时，不需要施加过大的扳动力就能实现可靠夹持，避免夹伤工件表面。钳口部分采用了平直的夹持面设计，没有额外的齿形结构，适合夹持表面精度要求较高的工件，不会在工件表面留下压痕，如果需要夹持毛坯件或者表面粗糙度较高的工件，也可以自行在钳口面加装带齿的防滑垫片，固定钳身与活动钳身的钳口面都预留了安装螺丝孔位，方便后期更换不同功能的钳口垫片，拓展夹持场景的适配性。从外形尺寸的适配性来看，这款虎钳的整体高度控制在较低范围，夹持工件时的重心贴近安装基面，在钻削这类存在轴向作用力的作业场景下，不会因为重心过高出现夹持晃动，有效提升作业过程的稳定性，

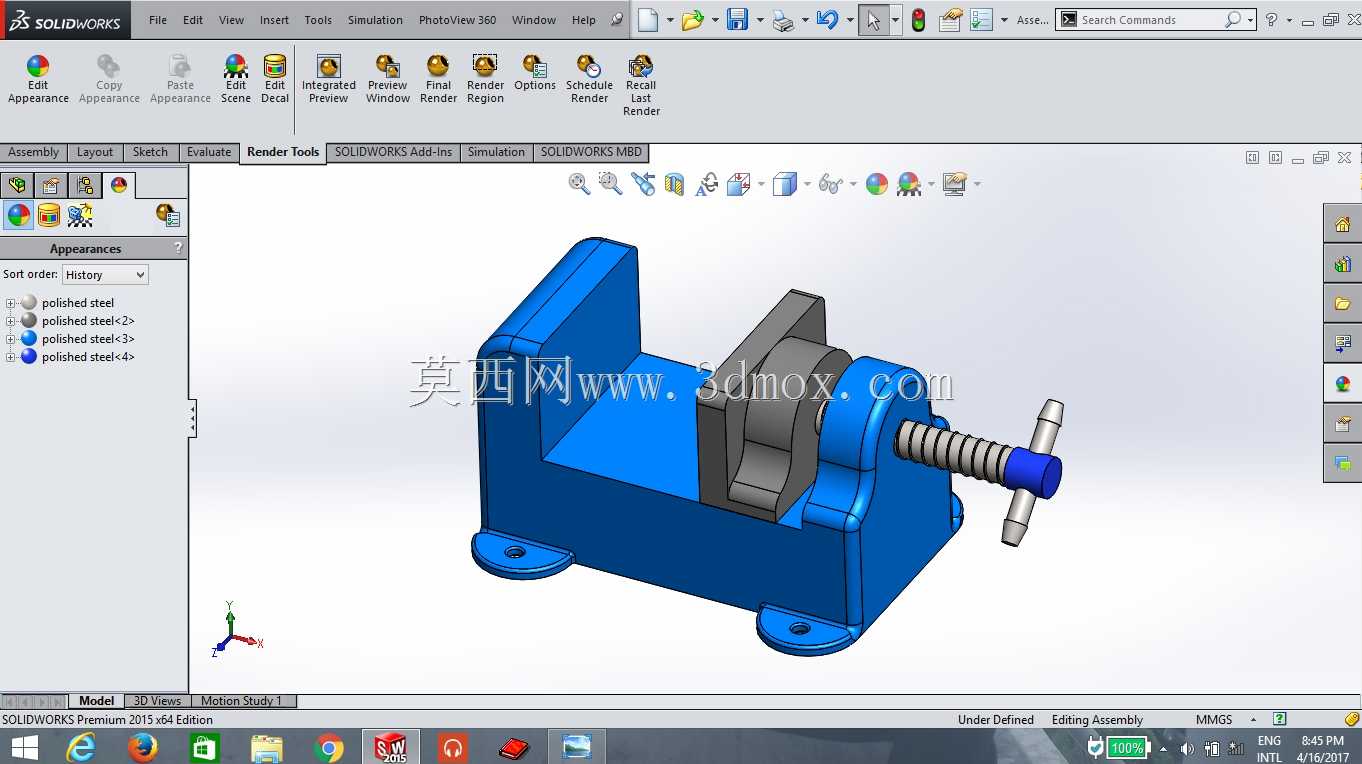

　　钳身的最大开口行程覆盖了常规小型零件的夹持尺寸范围，日常作业中遇到的小型轴类、板类、异型小零件都能满足夹持需求。在三维建模的过程中，整个结构的配合公差都按照实际加工的装配要求进行了设定，螺杆与螺纹孔的配合采用了中等精度的传动螺纹公差，导向面的配合预留了合理的间隙，既保证活动钳身滑动顺畅，不会出现卡滞，也不会因为间隙过大造成夹持时的角度偏差，各个零件的倒角、退刀槽等工艺结构都按照实际加工要求做了还原，不存在无法加工的理想化结构，不管是用于工装结构的参考设计，还是用于3D打印制作实体模型用于教学演示，都能直接对应实际的结构逻辑，不会出现结构干涉或者装配失败的问题。这类基础工装的结构看似简单，但每个尺寸的设定都对应了实际作业的需求，比如手柄的长度设定，既保证操作人员不需要借助额外的加力杆就能输出足够的夹紧力，也不会因为手柄过长造成操作时与台面上的其他工具磕碰，底部安装孔的沉头深度也适配了常规内六角螺栓的头部尺寸，安装后螺栓头部不会突出钳身底面，保证虎钳安装后与台面完全贴合，不会出现安装倾斜的问题。钳身的主体结构采用了一体式的造型设计，固定钳身的受力部分做了加厚处理，在承受最大夹紧力的时候不会出现结构变形，长期使用也能保持钳口的平行度精度，活动钳身的导向部分长度经过优化，在最大开口行程下依然有足够的导向配合长度，不会出现悬臂状态下的夹持偏斜，保证夹持工件时两个钳口面始终保持平行，避免工件夹歪影响加工精度。
