超音速推进用拉瓦尔喷管结构设计

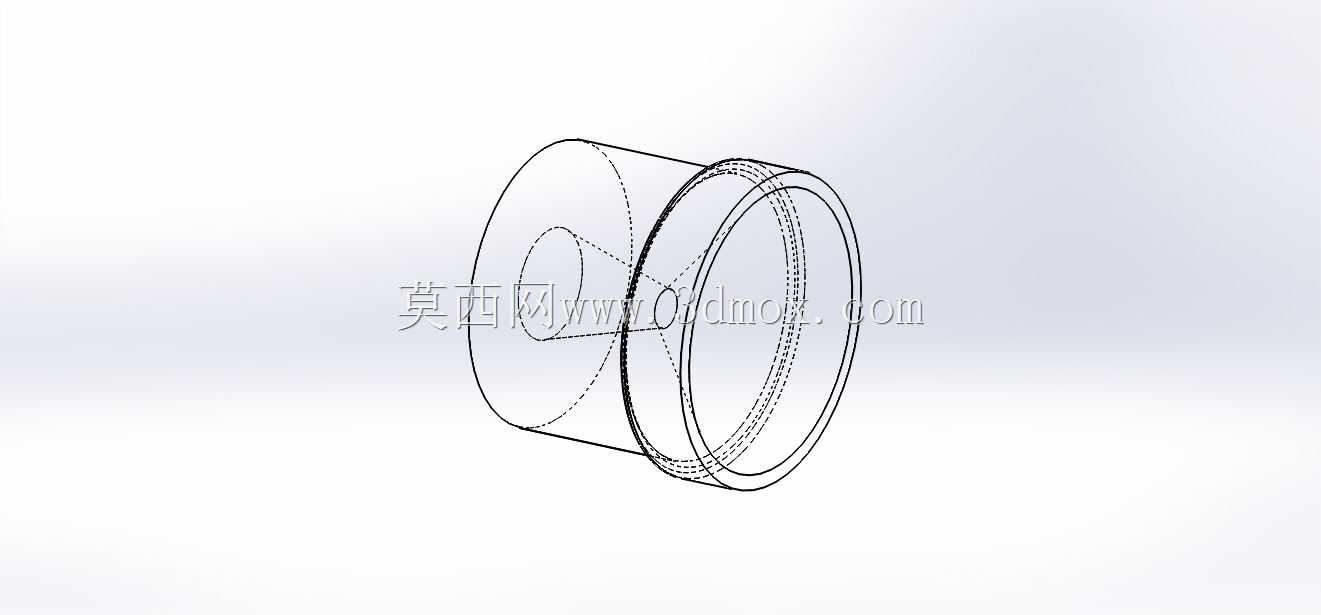

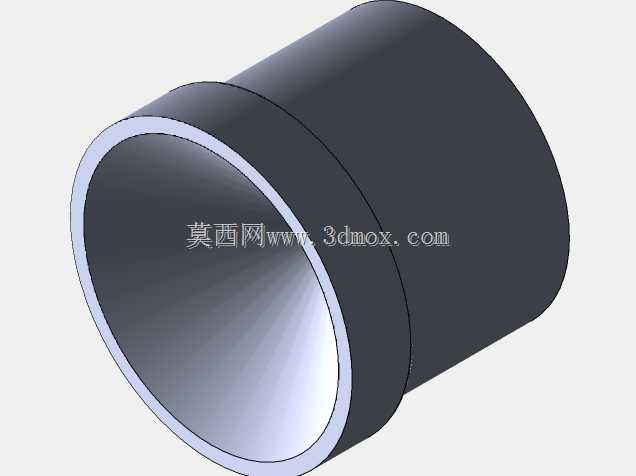

　　在航空航天推进、高速风洞试验、超音速射流加工等工程场景中，气流的可控加速是实现核心功能的关键环节，这款喷管结构正是针对亚音速向超音速气流转换的需求完成的结构设计，其核心原理是通过流道截面的先收缩后扩张，配合进出口压比匹配，让气流在喉部达到音速后，在扩张段持续膨胀加速至超音速，最终获得满足工况要求的高速射流。从结构设计逻辑来看，整个喷管采用回转体构型，外壁为等壁厚圆柱基准面，能够直接与上游稳压段、下游扩张出口段通过法兰或者焊接方式对接，安装边界完全匹配常规推进管路的同轴装配要求，不需要额外设计异形转接结构，降低了现场安装的对位难度。内部流道的型线设计是整个结构的核心，收缩段采用平滑过渡的维氏曲线，避免流道截面突变引发的气流附面层分离，

　　减少流动过程中的能量损失；喉部尺寸经过严格的流量匹配计算，是整个流道截面最小的位置，其直径直接决定了给定压比下的质量流量上限；扩张段的半锥角控制在合理区间，既保证气流能够充分膨胀加速，又避免锥角过大导致的气流与壁面分离，防止推力出现波动。在实际工程应用中，这类喷管既可以作为小型火箭发动机、脉冲爆震推进装置的核心推力部件，也可以安装在超音速风洞的试验段前端，为模型试验提供稳定的超音速来流，还能用于工业领域的超音速喷砂、射流切割设备，依靠高速气流携带磨料完成硬质材料的表面处理。设计过程中充分考虑了不同工况的适配性，外壁的圆柱结构预留了足够的传感器安装位置，可以在壁面开设测压孔接入压力传感器，实时监测流道不同位置的静压变化，

　　为流场调试提供数据支撑；壁厚设计兼顾了结构强度与轻量化要求，在承受高温高压气流冲击的前提下，尽可能降低结构自重，适配航空航天类场景对部件重量的严格要求。流道的进出口端面都设计了定位止口，装配时能够保证与上下游部件的同轴度，避免流道错位引发的气流偏斜，保证出口射流的方向稳定性，减少推力偏心带来的附加力矩。
