木纹嵌饰带把手日用饮水杯结构设计

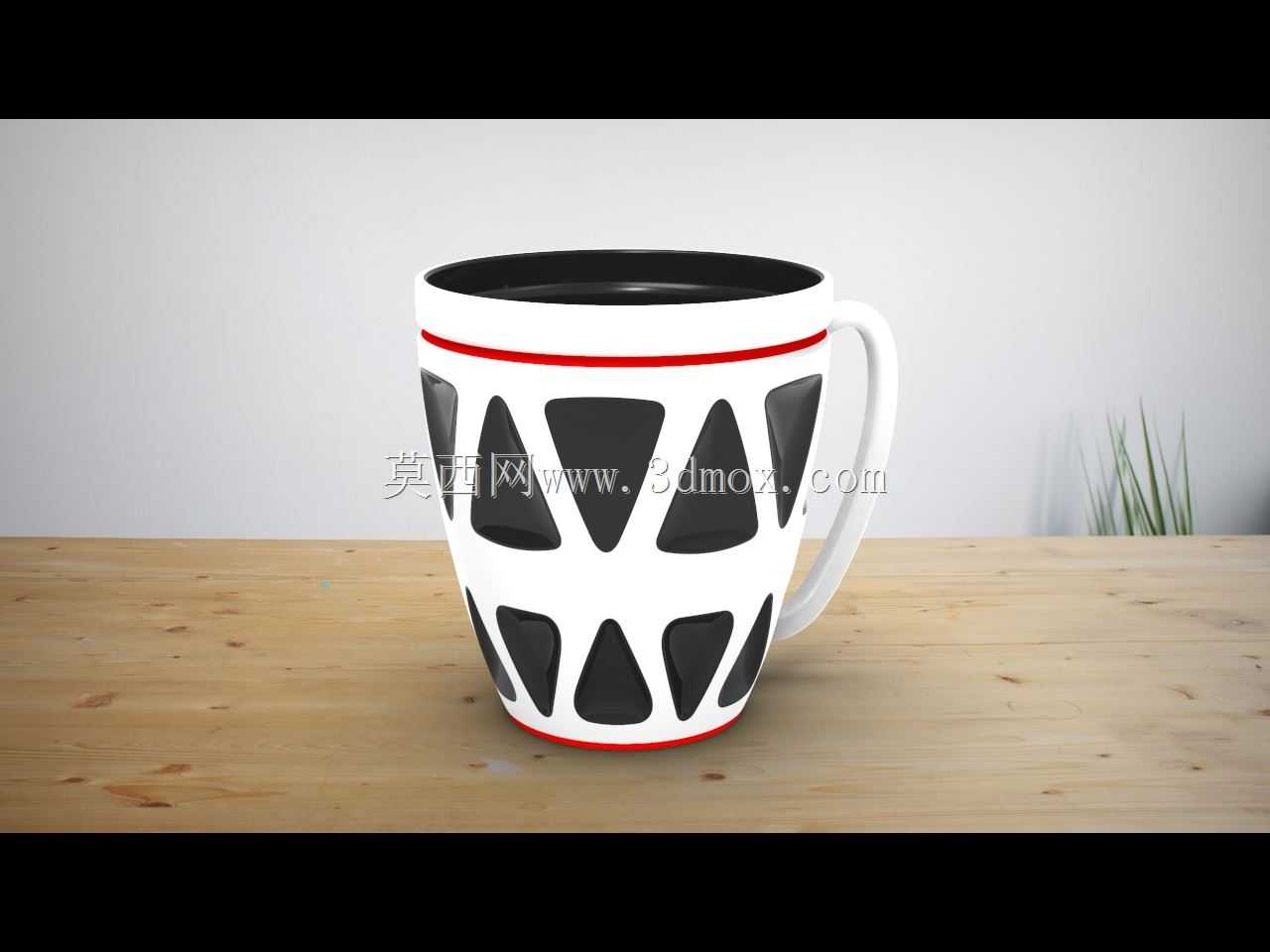

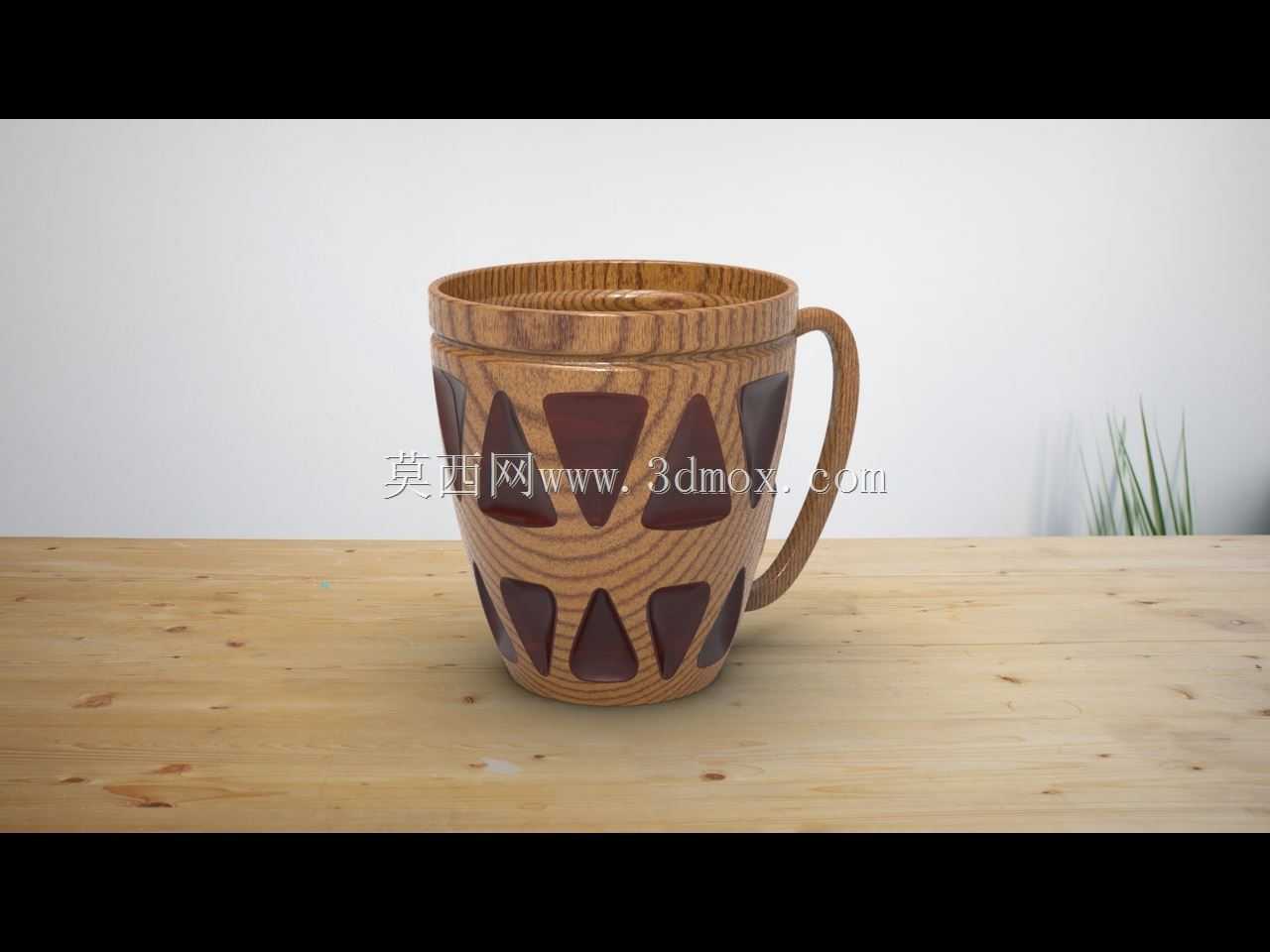

　　这款带把手的饮水容器，在日常商用与家居场景中均有广泛适配空间，既可以作为桌面饮水器具满足日常盛接饮用水的需求，也可适配文创周边、定制礼品的外观打样需求，为表面印刷、纹样定制提供精准的结构参照。从结构设计逻辑来看，杯身整体采用上宽下窄的微锥造型，杯口做了加厚卷边处理，既能够提升唇部接触的舒适度，也可以强化杯口的抗形变能力，避免日常使用中磕碰造成的杯口豁裂问题；杯身外侧的三角嵌槽结构，是设计中兼顾外观与结构强度的核心部分，嵌槽深度控制在1.2mm，既能够嵌入不同材质的装饰片实现外观差异化，也不会因为槽深过大削弱杯身整体的壁厚强度，日常盛水状态下的结构应力可均匀分散在杯壁的木纹纹理凸起结构上，避免局部应力集中造成的开裂隐患。

　　把手部分采用与杯身一体化的衔接结构，衔接处做了R3的圆角过渡，没有尖锐的应力集中角，把手的内圈尺寸适配成年人四指穿握的空间需求，握持时的受力点均匀分布在把手的弧形曲面上，不会出现硌手的问题，同时把手与杯身的衔接位置上下跨度覆盖杯身总高度的三分之二，盛满液体时的重心可稳定落在把手握持区间内，端举时不会出现前倾撒漏的问题。从尺寸边界来看，杯身总高度控制在105mm，杯口外径82mm，杯底外径68mm，盛满常温液体时的总容量约为350ml，适配常规桌面杯架、车载杯座的尺寸边界，放置时不会出现尺寸超差无法放入的问题；杯底做了3mm宽度的环形凸起支脚，支脚表面做了磨砂处理，放置在光滑桌面时可以提升摩擦力，避免滑动倾倒，

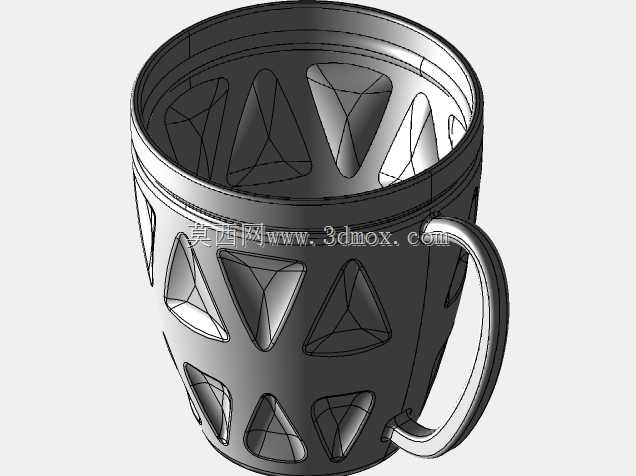

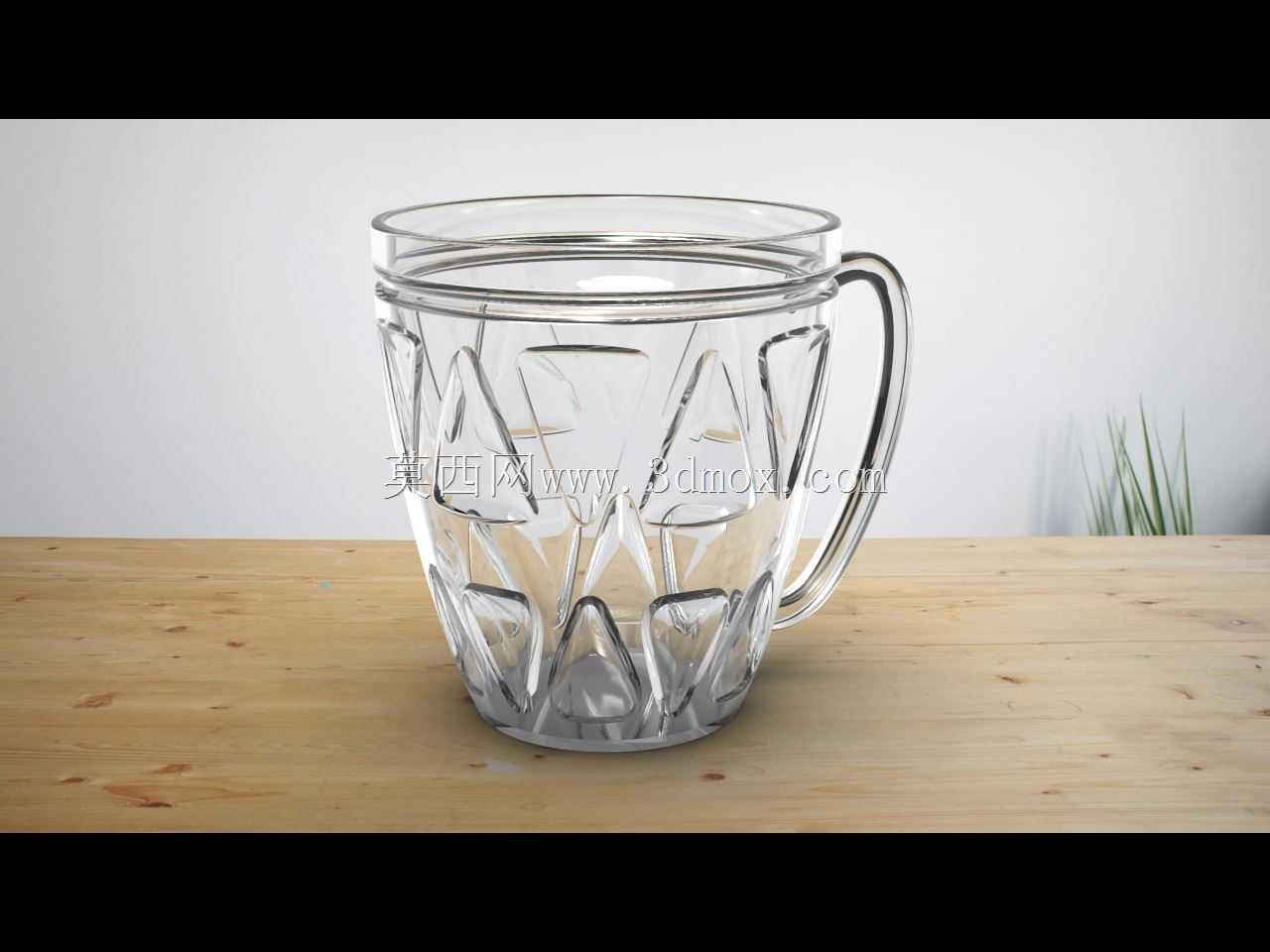

　　同时支脚的环形结构可以让杯底与桌面之间留出0.8mm的间隙，避免杯底残留的水渍在桌面形成环形印渍。在建模过程中，杯身的曲面过渡采用G2连续处理，所有的边角位置都做了适配注塑或者木质车削加工的圆角处理，没有无法脱模或者加工的倒扣结构，外侧的三角嵌饰槽采用均匀环形排布，相邻嵌槽之间的间距一致，既保证了外观的对称性，也让后续装饰片的装配可以实现标准化对位，不需要额外做定位治具即可完成嵌片的粘接装配。杯身内部做了光滑的圆弧过渡，没有清洁死角，日常使用后可以轻松冲洗干净内壁残留的饮品污渍，内壁的壁厚均匀控制在2.5mm，不管是采用木质车削、陶瓷注浆还是食品级塑料注塑工艺，都可以实现均匀的壁厚控制，避免加工过程中出现壁厚不均导致的变形、缩坑问题。
