双折页式合页铰链结构三维设计

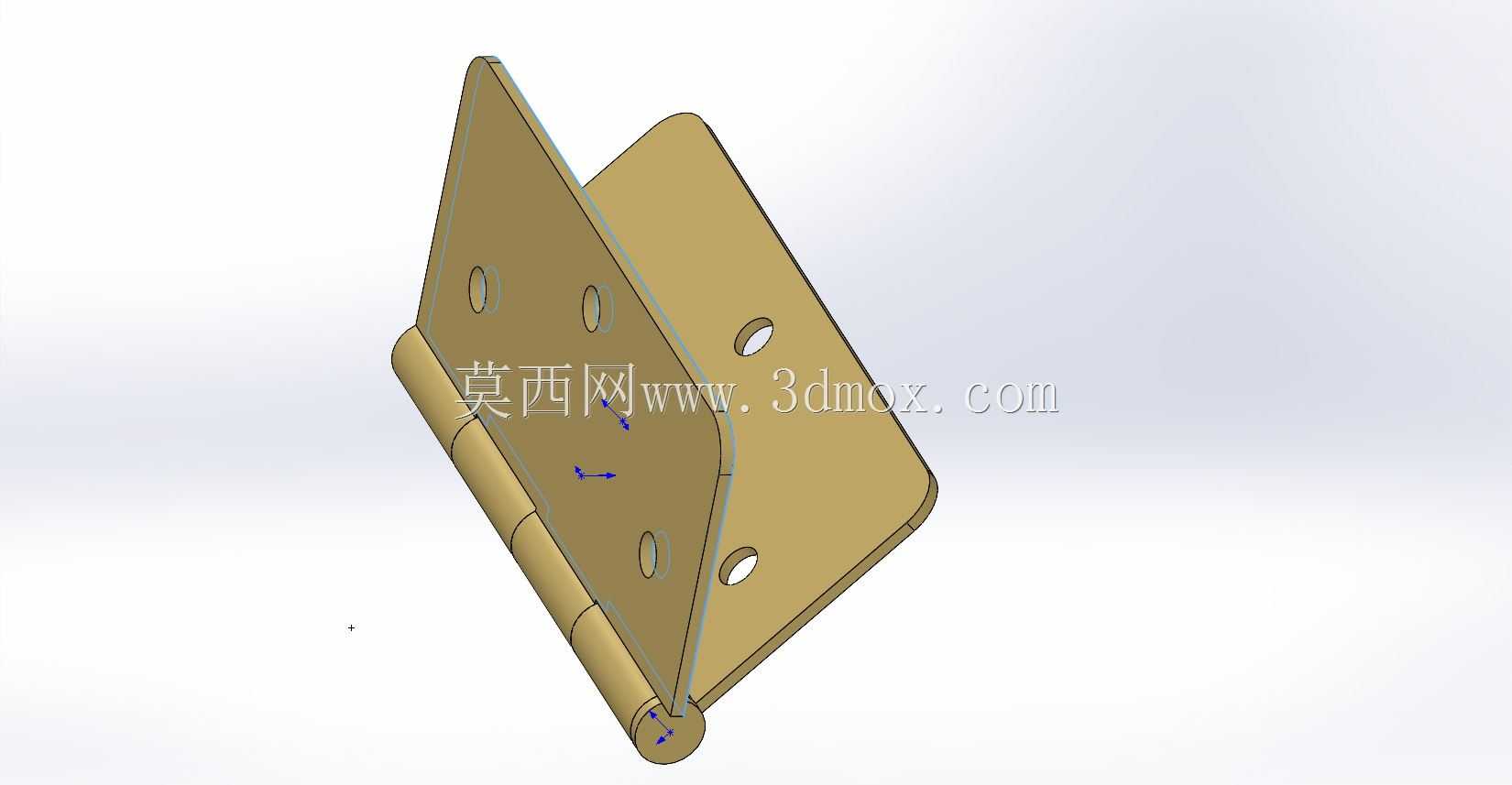

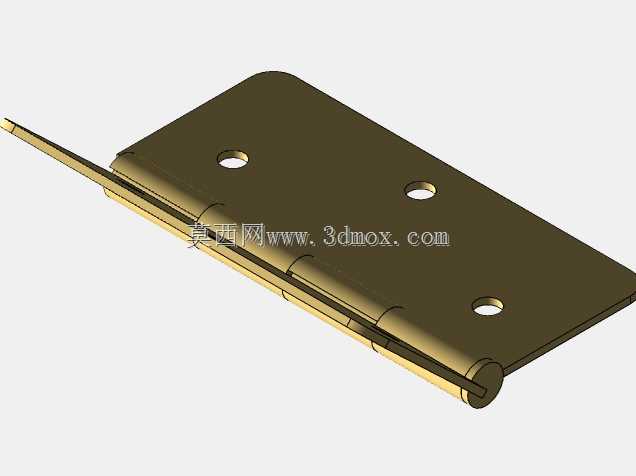

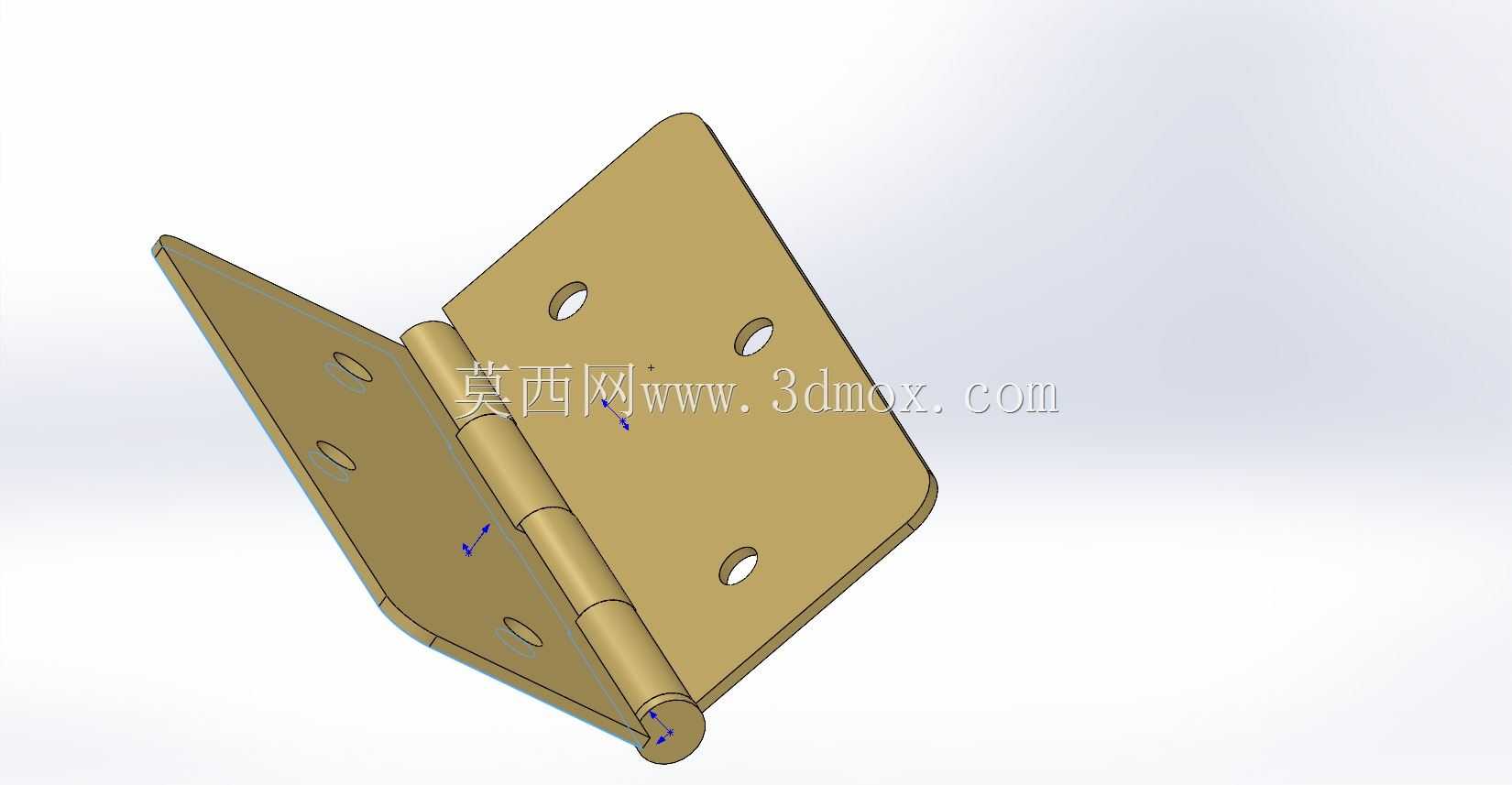

　　日常做设备护罩、小型机柜、仪器舱门的结构设计时，铰接转动部件的选型和建模往往是容易被忽略的细节，很多新手设计师会直接调用标准件库的通用合页，却忽略安装面的贴合度、转动间隙的预留，最后装配时出现门体错位、转动卡滞甚至干涉的问题。这款双折页铰链的建模思路，完全围绕实际安装场景展开：两个页片分别对应需要铰接的两个安装基体，每个页片上预留了三个安装孔位，孔位分布避开页片边缘的卷边结构，安装时螺丝不会和转动销轴产生空间干涉，页片与基体贴合的平面做了0.1mm的平面度公差预留，避免钣金加工的板面微变形导致安装后页片翘曲。

　　从功能特性来看，这款铰链采用通长式卷边销轴结构，相比分段式销轴的合页，整体抗剪切能力更强，在仪器仪表类小型舱门、设备侧护板这类需要频繁开合的场景下，长期使用不会出现销轴窜动、页片松脱的问题。转动配合间隙控制在0.05mm-0.08mm之间，既不会因为间隙过小出现环境温度变化后页片胀死卡滞，也不会因为间隙过大导致门体安装后出现旷量晃动。设计时特意将两个页片的安装面做了错位避让，当铰链转动到闭合角度时，两个页片的安装面可以完全贴合，不会出现页片边缘互相剐蹭的情况，闭合状态下整体厚度均匀，没有突出的结构棱边，不会刮擦安装基体表面的喷塑或漆面。

　　安装边界方面，这款铰链的页片厚度、卷边直径都做了适配性设计，适合安装在板厚1.5mm-3mm的钣金构件、仪器外壳上，安装孔位适配常用的M3、M4沉头螺丝，沉头孔深度刚好容纳螺丝头，安装后螺丝头不会突出页片表面，避免开合过程中螺丝头刮蹭相邻构件。转动角度范围覆盖0-180度，完全满足常规舱门、护板的开合需求，销轴两端做了卷边封边处理，不需要额外加装卡簧固定销轴，装配时直接将两个页片对齐穿入销轴后压合封边即可，减少了装配环节的零件数量，也避免了长期使用后卡簧脱落导致铰链散架的故障。在做三维装配验证时，可以直接将铰链的两个安装面与基体的安装面做重合配合，转动副约束加在销轴中心位置，不需要额外做间隙补偿就能模拟真实的开合运动，能快速验证门体开合过程中与周边构件的干涉情况，大幅缩短结构验证的时间。
