齿轮联动双指夹持机械爪结构设计

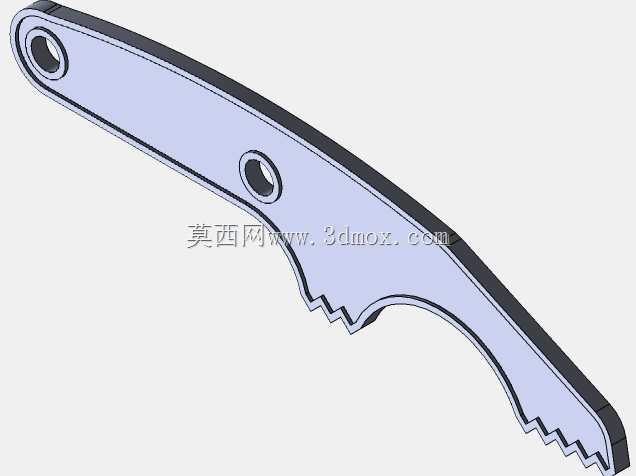

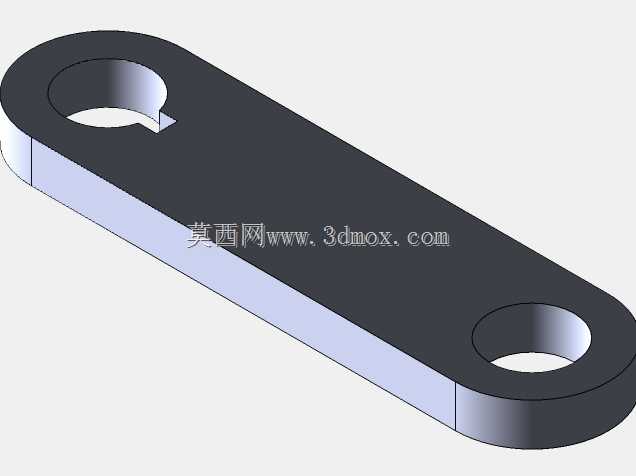

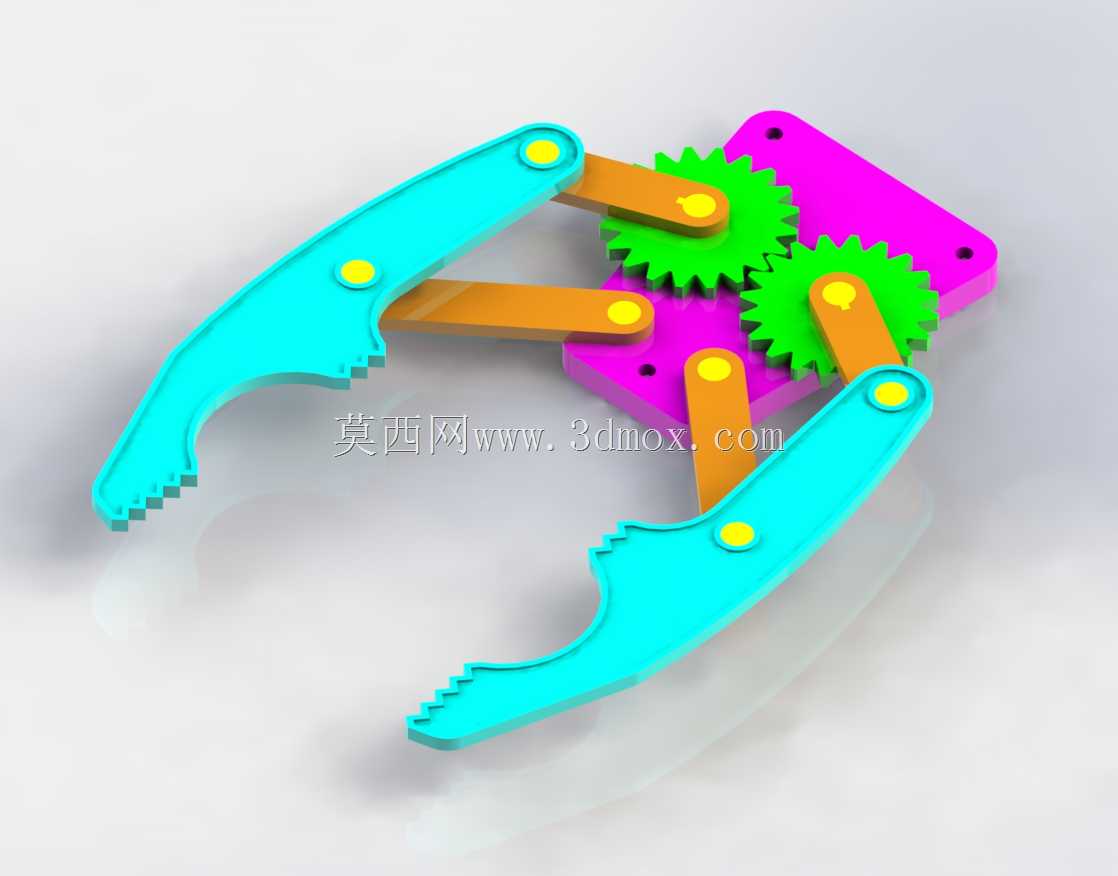

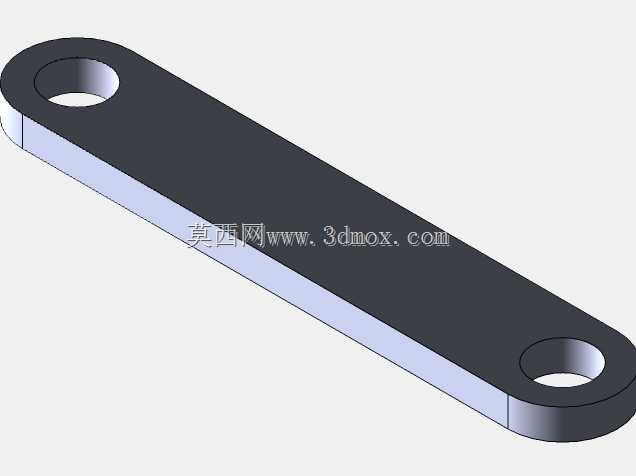

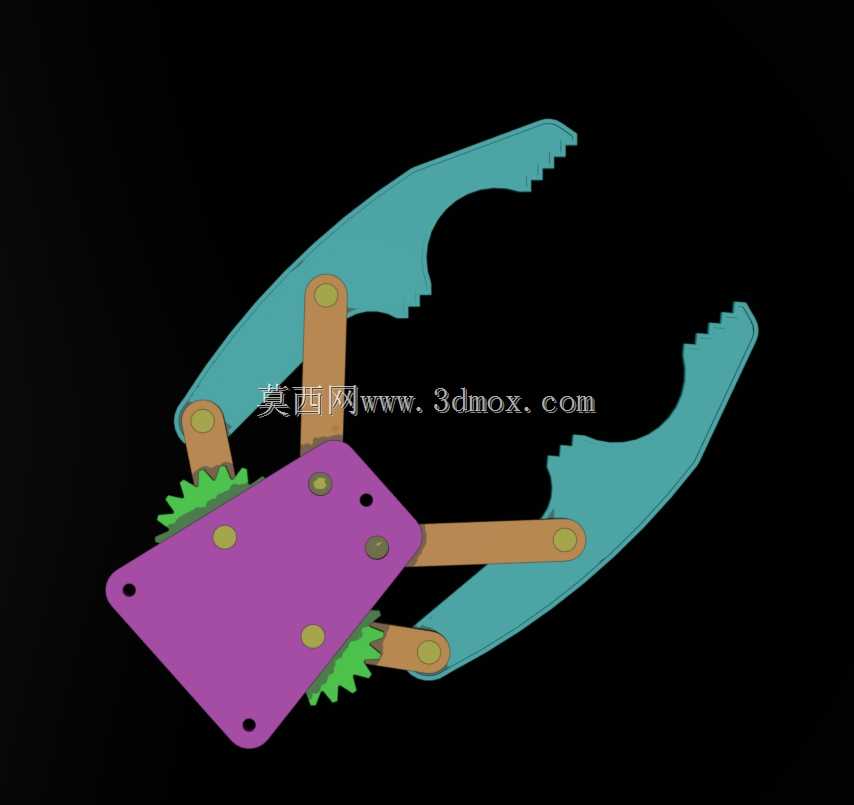

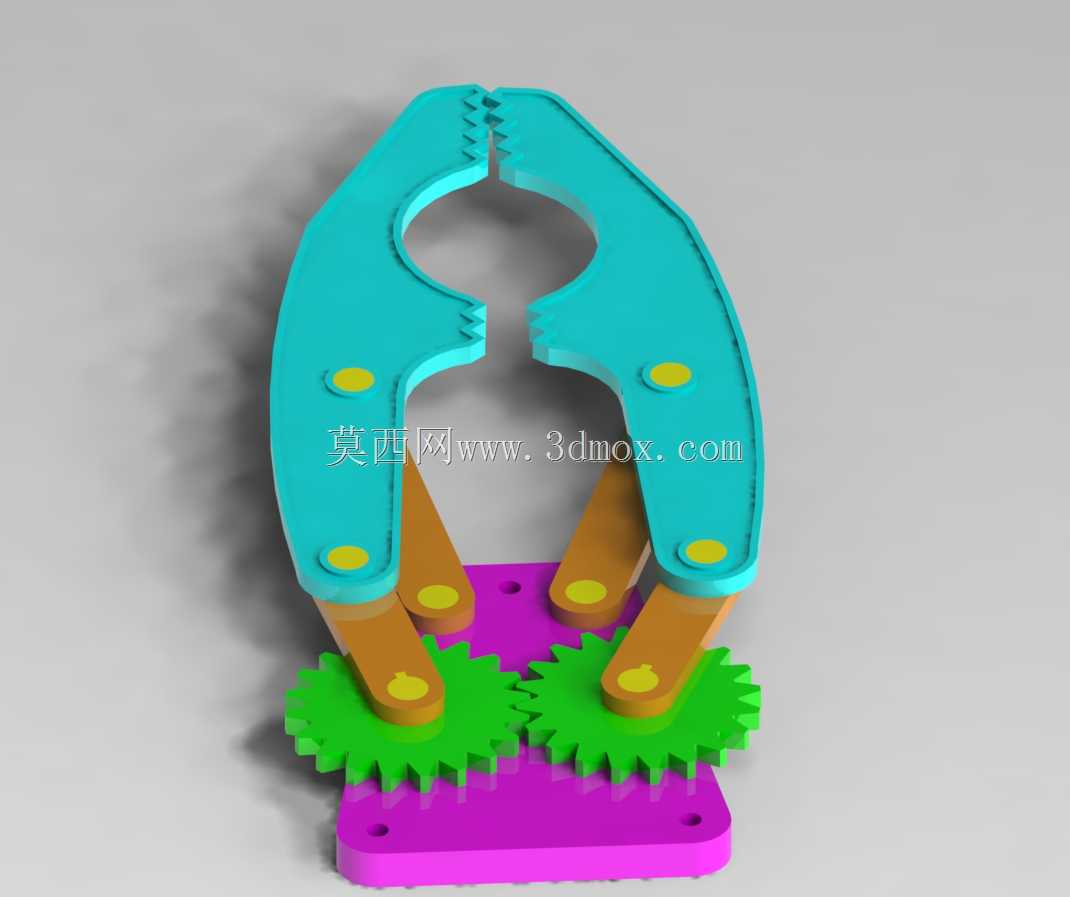

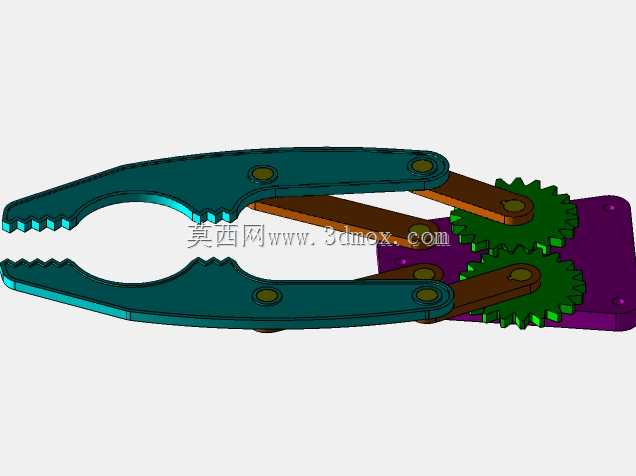

　　这款双指夹持机械爪是面向工业自动化场景设计的末端执行部件，可适配多类轻型自动化装配、分拣工位的作业需求，常见于3C电子零部件转运、小型注塑件取件、实验室样本夹持等对夹持同步性有要求的作业环节，相比单自由度夹爪，其双指同步开合的特性能避免被夹持工件出现偏斜移位的问题。从传动逻辑来看，该结构采用同轴啮合的双齿轮作为动力传递核心，两个齿轮分别与对应侧的传动连杆铰接，动力输入至其中一个齿轮时，啮合传动会带动另一侧齿轮做反向等角度转动，进而通过连杆带动两个夹指做同步的开合动作，这种传动方案能保证两侧夹指的运动行程完全对称，夹持力分布均匀，不会出现单侧受力导致的工件夹损或夹持不稳问题。夹指的内侧设计有阶梯状齿形结构，

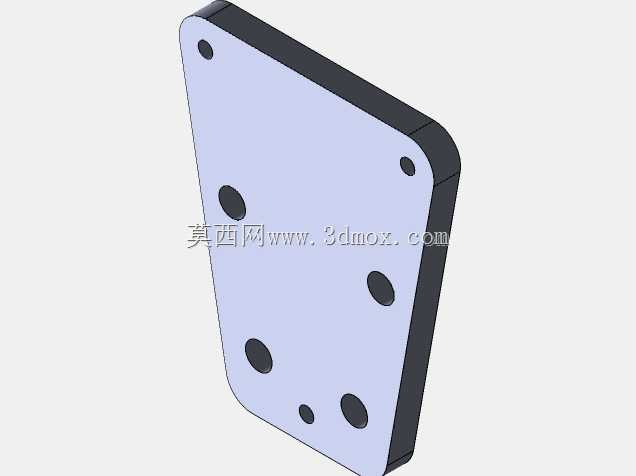

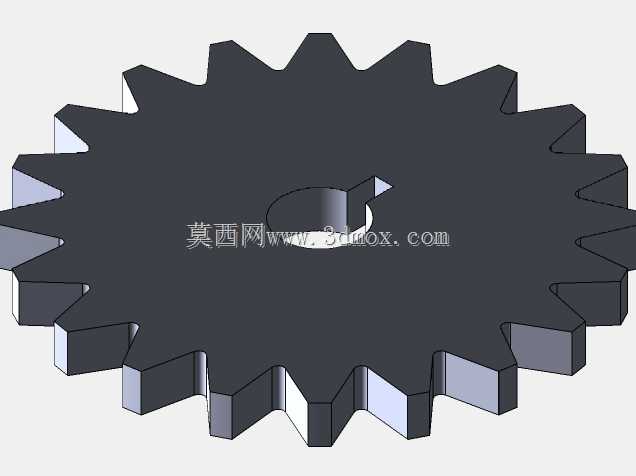

　　能增加与被夹持工件表面的接触摩擦力，针对表面光滑的圆柱形、薄片状工件也能实现稳定夹持，夹指的轮廓做了圆弧过渡处理，避免开合过程中与周边设备结构发生干涉。安装基准面设置在结构后侧的洋红色安装板上，板上预留了四个对称分布的安装孔位，可直接通过螺栓固定在直线滑台、协作机器人末端法兰或者定制工装支架上，安装板的厚度与孔位间距经过适配，能兼容市面上多数轻型自动化移动模组的安装尺寸，不需要额外设计转接板即可完成装配。设计过程中对各运动部件的铰接点做了间隙预留，铰接位置采用销轴配合的连接方式，既保证转动灵活性，也能控制传动间隙在合理范围内，避免开合动作出现卡顿或回程差；两个传动齿轮的模数、齿数完全一致，保证传动比1:1，

　　实现夹指开合角度的精准同步，夹指的开合行程可通过调整齿轮的转动角度范围控制，能适配不同尺寸规格的小型工件夹持需求，整体结构没有冗余部件，传动路径短，动力损耗小，采用常规的舵机或者小型步进电机即可驱动，不需要搭配大扭矩动力元件，能有效控制末端执行机构的整体重量，降低对移动模组负载能力的要求。
