轮式齿轮传动拾取放置作业机器人

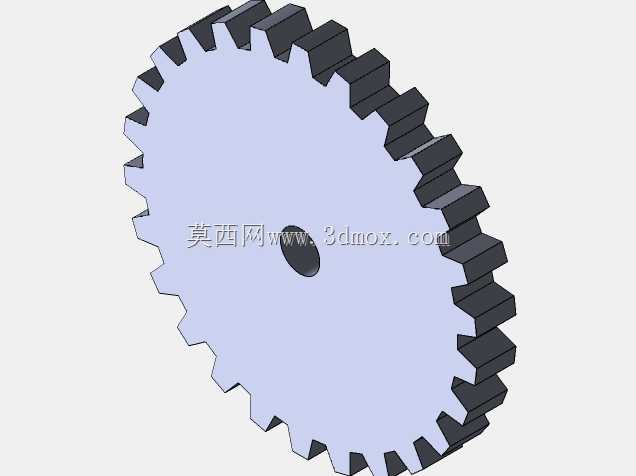

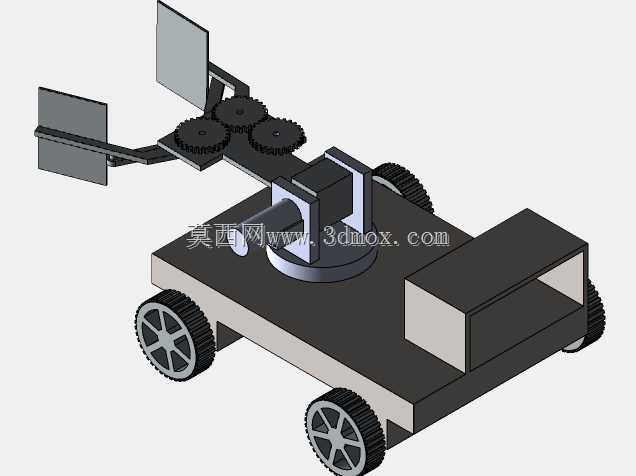

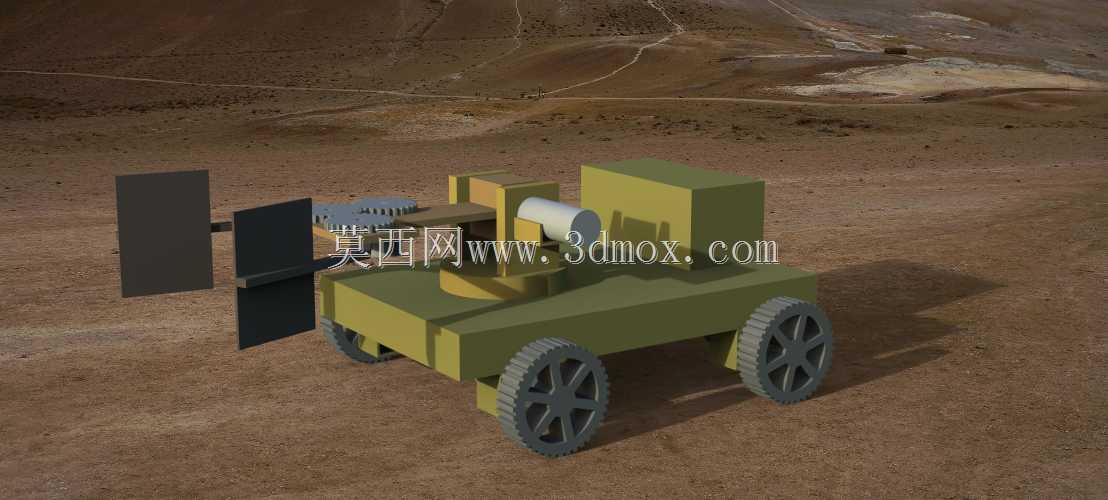

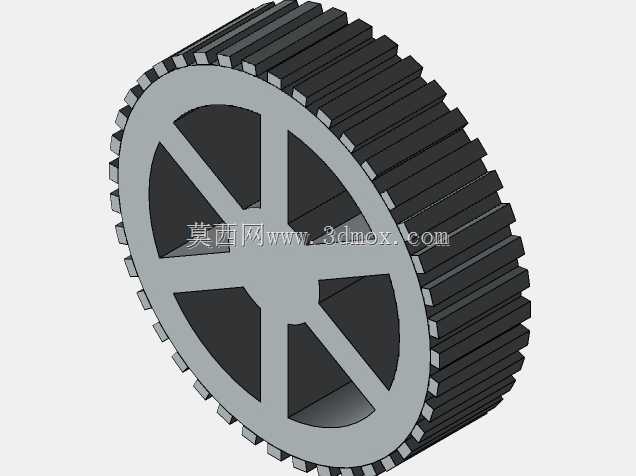

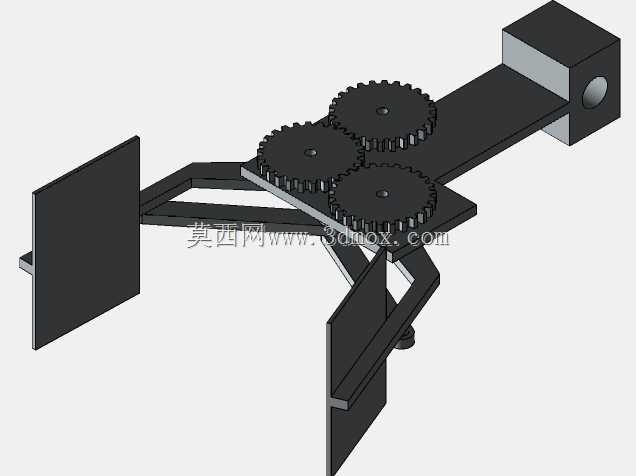

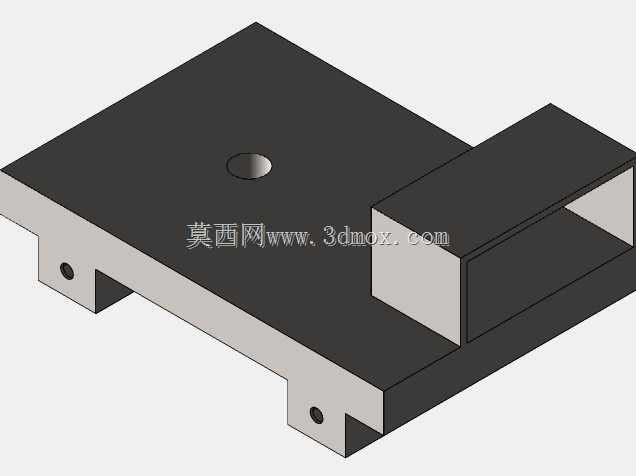

　　该轮式作业设备主要面向离散制造车间内的轻型物料转运、工位间工件上下料场景，可在平整硬化的车间地面完成小范围移动作业，替代人工完成重复性的拾取、转移、放置动作，降低流水线旁重复工位的人工劳作强度。设备采用四轮轮式移动底盘作为承载基础，底盘框架采用矩形截面型材搭建，预留了动力元件、传动组件的安装定位孔位，轮组选用带防滑纹路的实心轮结构，适配车间环氧地坪、水泥地面等常见作业路面，底盘整体宽度控制在常规工位通道通行要求范围内，可顺利通过宽度不小于800mm的车间人行通道，不会与线边料架、工位护栏产生干涉。前端执行部分采用齿轮机构驱动的多段式机械臂结构，传动齿轮组布置在臂架铰接位置，通过齿轮啮合传递动力，相比带传动、链传动结构，

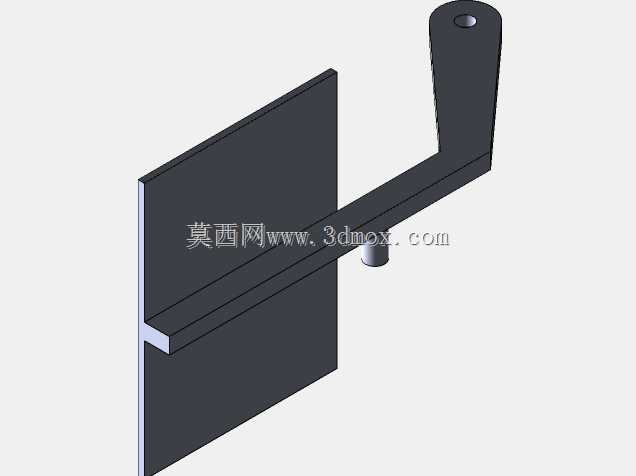

　　齿轮传动的传动比更稳定，臂架动作的位置重复精度更高，可满足小型工件拾取放置的对位要求。臂架末端配置平板式拾取执行端，可适配表面平整的盒状、块状工件的托取作业，执行端的开合角度可通过齿轮传动副的行程进行调节，适配不同尺寸规格的轻型工件。设计过程中优先考虑了设备的作业覆盖范围，臂架完全展开时的作业半径可覆盖底盘侧方及前方0.5m范围内的作业区域，底盘高度与常规线边料架的底层取料高度匹配，无需额外配置升降机构即可完成地面至料架底层的工件转移作业。设备整体结构做了轻量化处理，底盘上部的动力元件、控制模块均采用集成式布置，避免突出结构在移动过程中与周边设备产生刮碰，臂架收回状态下整体外轮廓尺寸紧凑，可在狭窄的工位间隙内完成转向、调整作业位置。齿轮传动副在设计时预留了润滑脂填充空间，可降低长期往复动作下的传动磨损，延长组件的维护周期，各铰接位置均配置了耐磨衬套，减少臂架反复摆动带来的间隙误差，保证长期作业后的动作精度稳定性。
