手推式农用施药喷雾作业机具结构

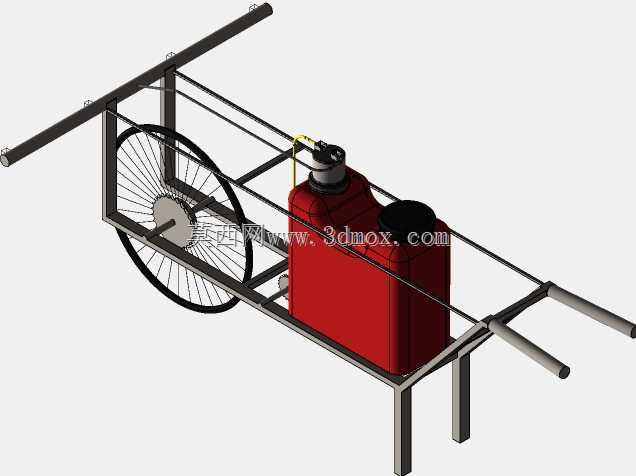

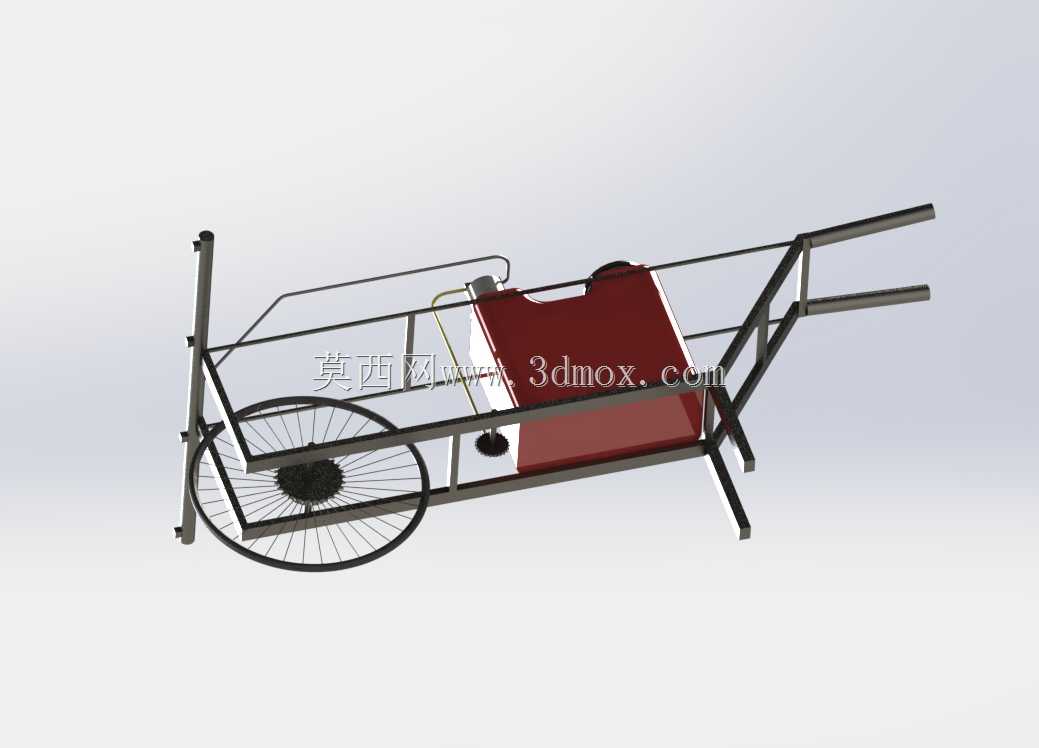

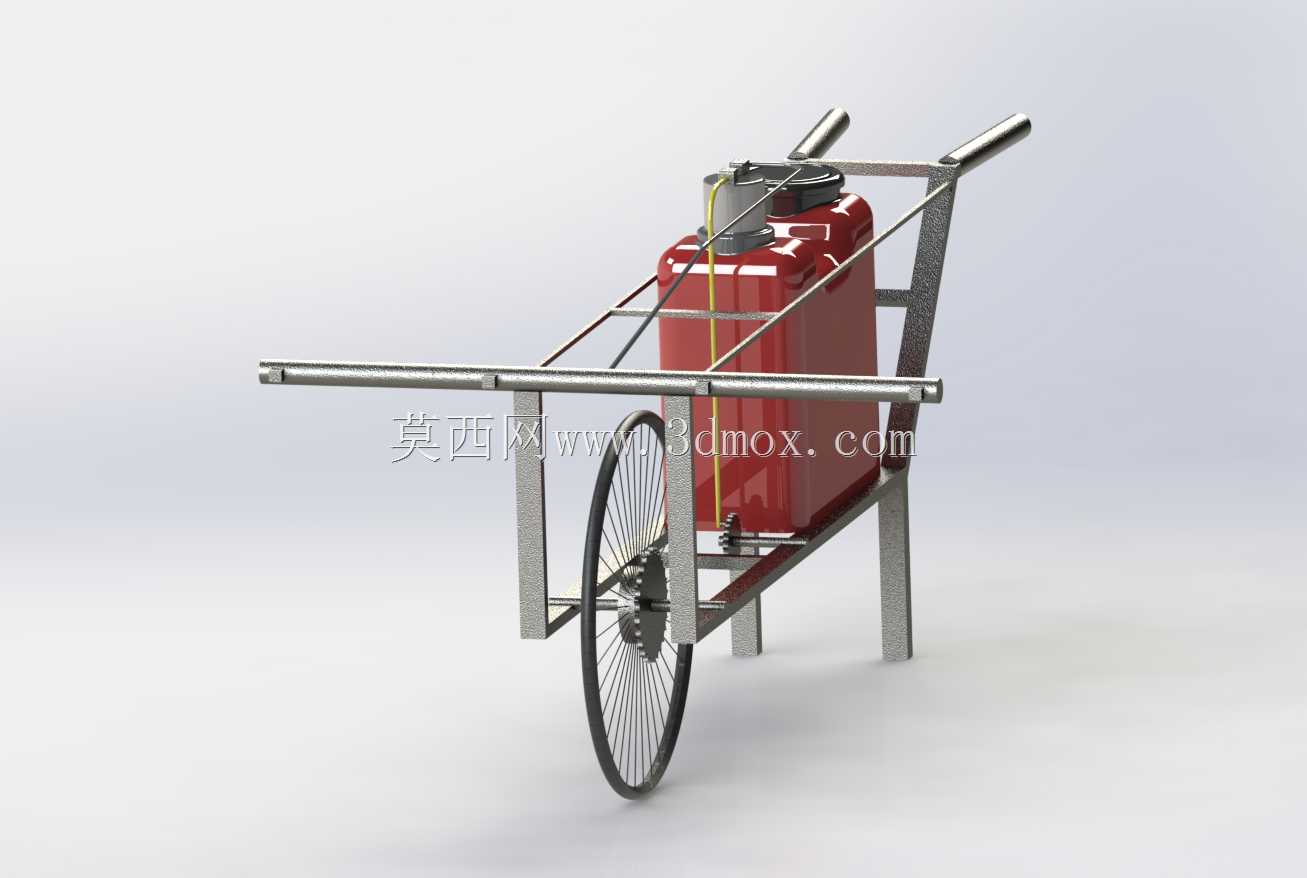

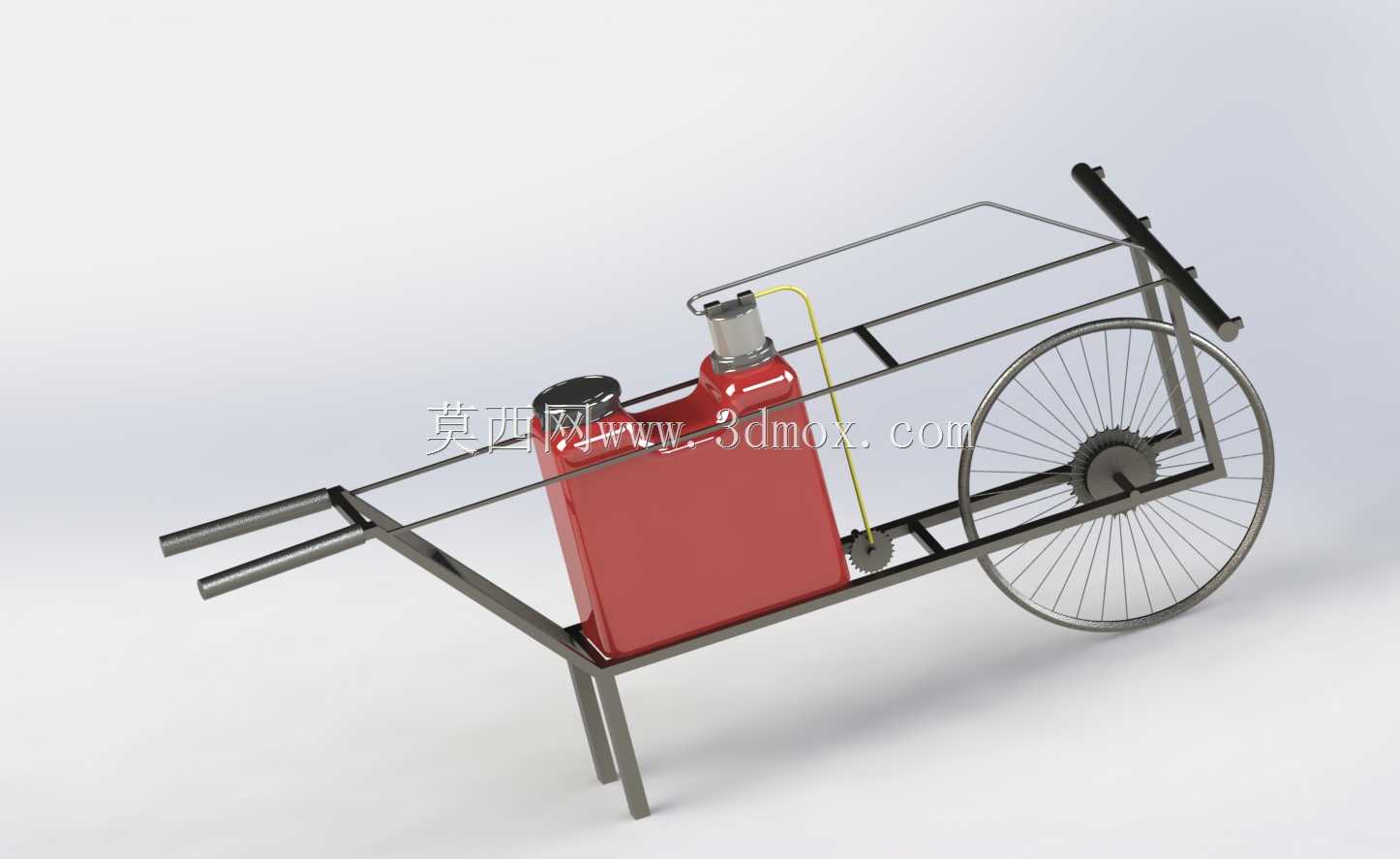

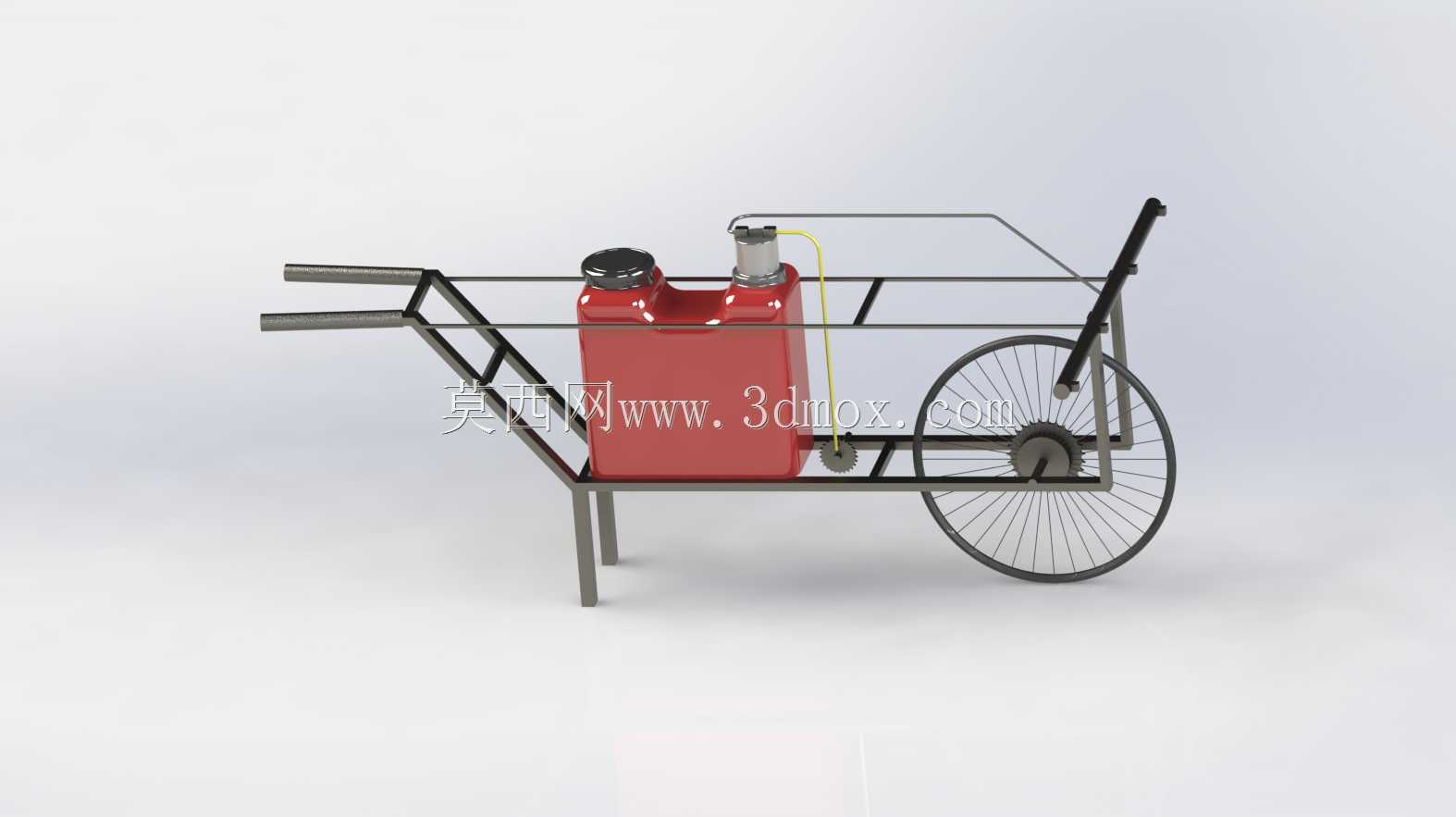

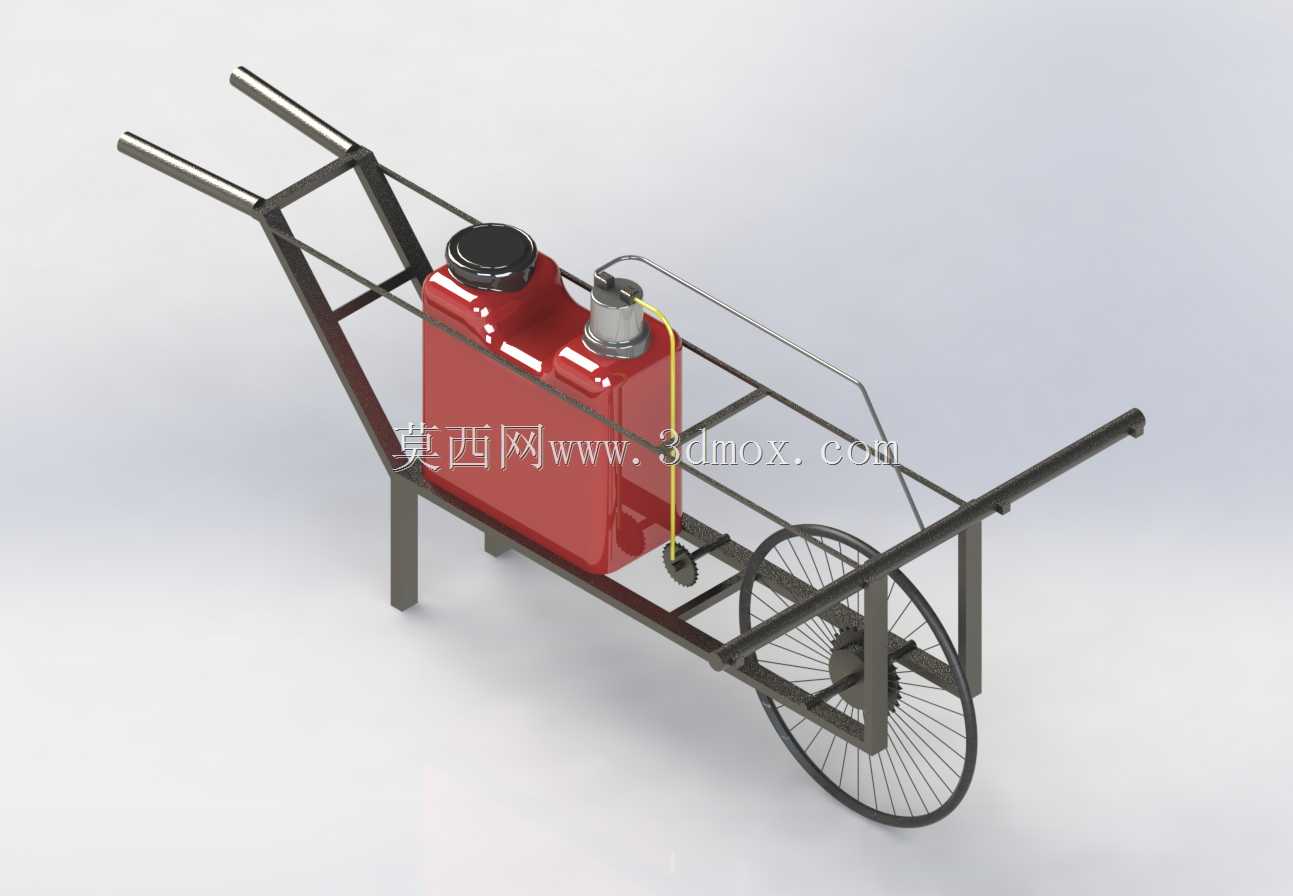

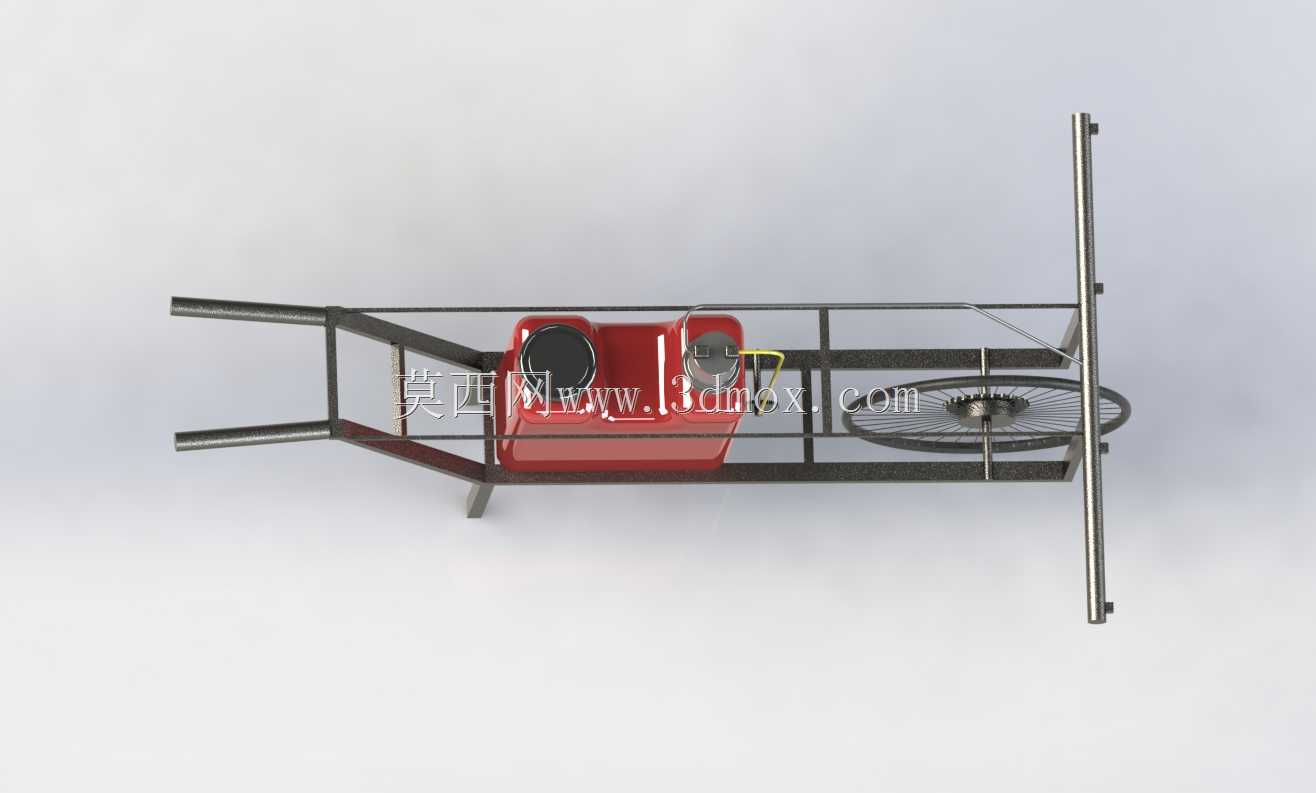

　　这款手推式施药机具主要面向小块农田、果园垄间、设施大棚内的植保作业场景，解决传统背负式施药设备长时间作业带来的劳动负荷过高问题，适配平原、丘陵地区零散耕地的日常病虫害防治、叶面肥喷施作业需求，也可用于公共区域消杀、畜禽养殖圈舍消毒等场景。从结构设计逻辑来看，整机采用单轮手推承载架构，行走轮布置在机架中部靠前位置，两根推把向后上方延伸至操作人员腰腹高度，作业时操作人员握持推把即可控制行进方向，单轮结构对田埂、狭窄垄沟的通过性远优于双轮结构，在宽度不足一米的作物行间也能顺畅转向，不会刮碰作物枝干。机架采用薄壁方管焊接成型，整体为桁架式结构，在保证承载强度的前提下尽可能降低整机自重，空载状态下单人即可轻松抬运转移，跨越田埂、

　　沟渠时不需要额外辅助。储药箱采用卧式异形结构布置在机架中部重心位置，加注药液后整机重心落在行走轮轴心正上方，推行时仅需要很小的扶持力就能保持平衡，不会出现前倾、后翘的问题；药箱顶部设置大口径加注口，配带密封旋盖，加注药液时不需要额外漏斗，也能避免行进中药液晃荡溢出，药箱侧面预留液位观察位，可直观查看剩余药液量。药箱旁侧集成安装液泵与管路组件，出液管沿机架推把布置延伸至末端，作业时可直接接驳喷杆进行喷施，管路走线全部沿机架杆件固定，避免行进中被作物枝条勾挂。整机的安装边界控制紧凑，不含外接喷杆的状态下整机长度控制在1.6米以内，宽度控制在0.7米以内，高度不超过1米，可直接放入普通农用三轮车的货厢内转运，不需要拆卸任何部件；

　　机架底部设置两个固定式支撑脚，停放时可直接直立放置在地面，不需要倚靠其他物体，加注药液时也不会发生侧翻。结构设计上充分考虑农村使用场景的维护需求，所有连接部位采用标准紧固件固定，液泵、管路接头均采用通用规格，出现故障时可在本地农资门店直接采购替换配件，不需要定制专用零件；行走轮采用辐条式结构配橡胶轮缘，在松软泥土地面行进时不会过度下陷，推把末端套有防滑橡胶套，长时间握持推行不会磨手，也能在沾有药液、露水的情况下保持足够摩擦力。
