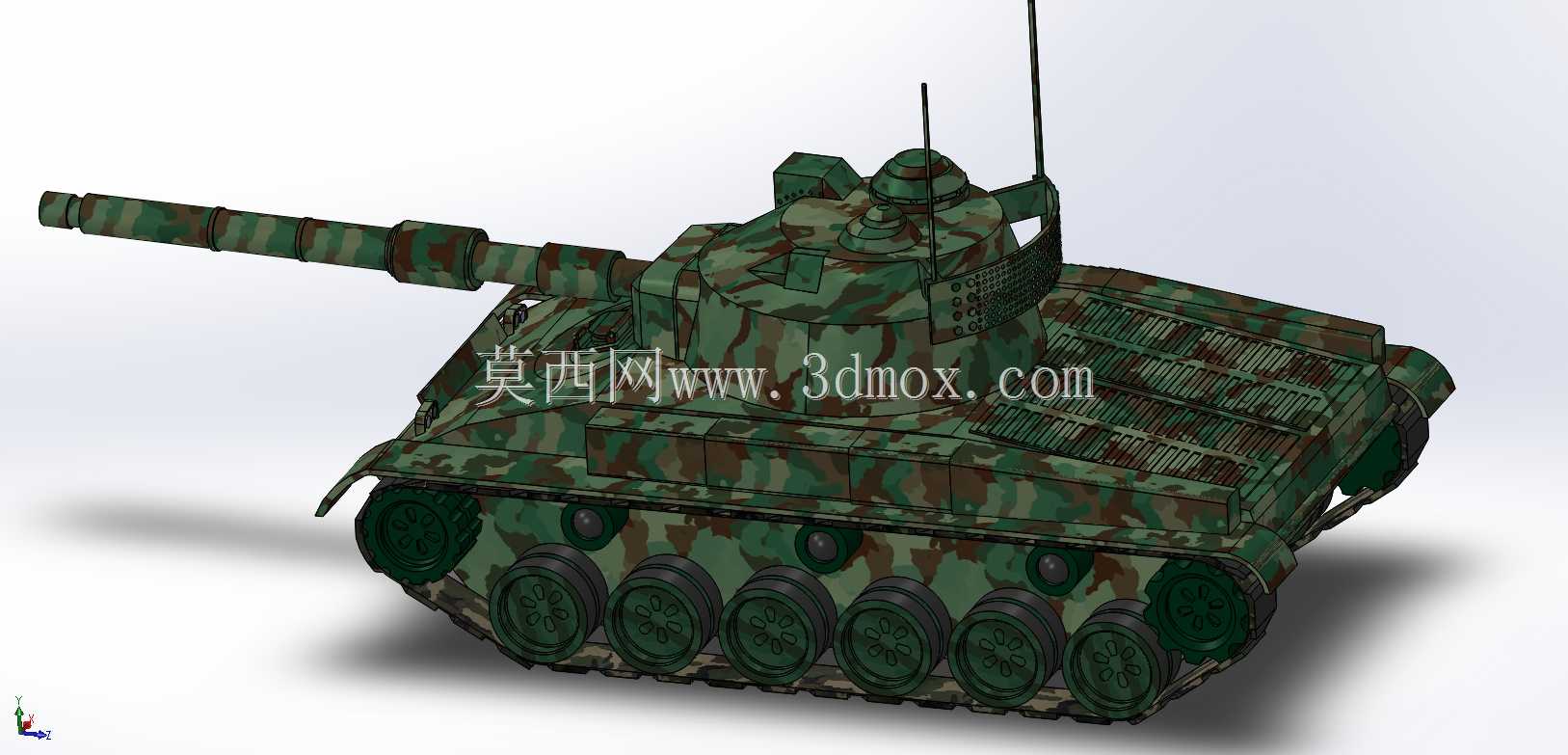

瑞士Pz68主战坦克精细三维结构设计

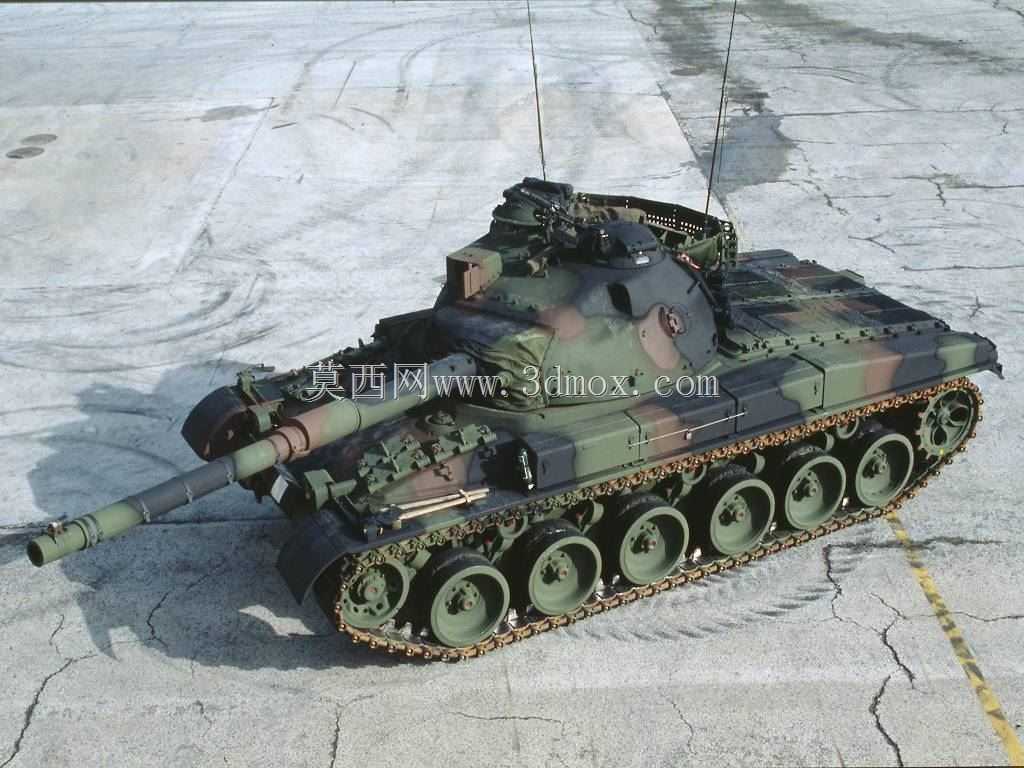

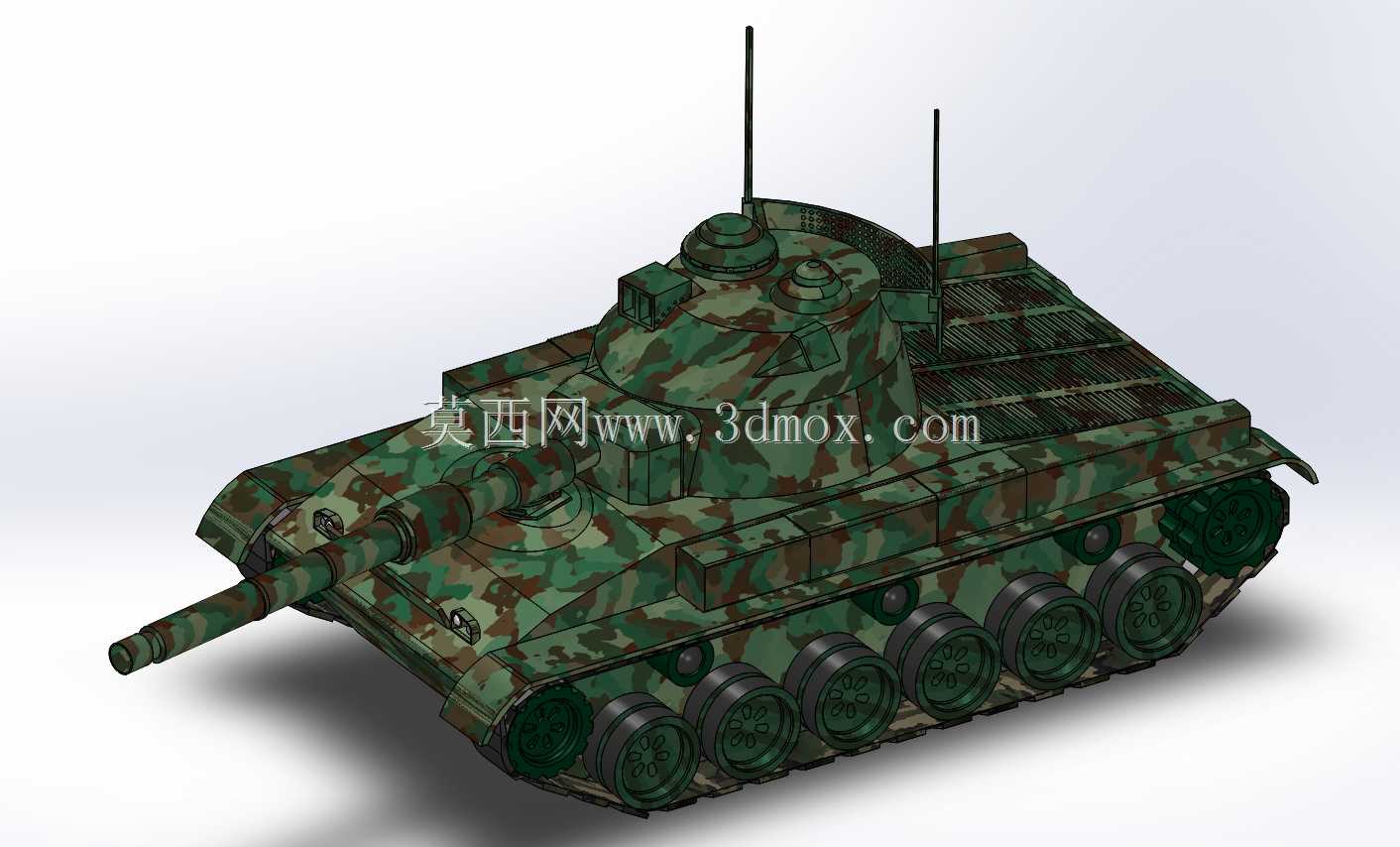

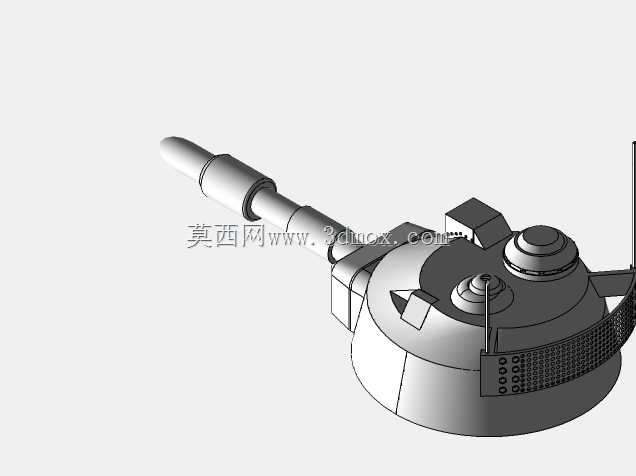

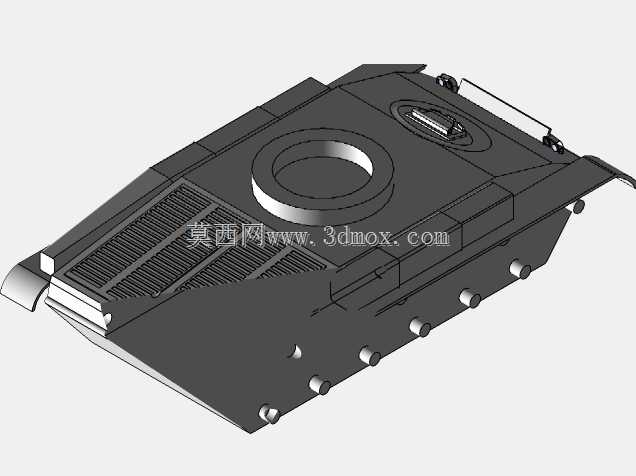

　　作为履带式陆战装甲装备，该型坦克的三维结构设计完全围绕实战场景的使用需求展开，整体布局沿用经典主战坦克的舱室划分逻辑，从前至后依次设置驾驶舱、战斗舱、动力传动舱，各舱室的边界尺寸严格匹配载员操作、武器射界、动力单元安装的实际要求，不存在结构干涉问题。车体首上装甲采用大倾角设计，在控制整车重量的前提下提升弹道防护效能，侧裙板与车体主装甲预留足够间隙，可兼容附加装甲组件的后期加装需求，不会对履带运转、悬挂行程造成干涉。炮塔采用铸造与焊接结合的结构形式，炮塔吊篮与战斗舱底板的回转间隙经过反复校核，保证炮塔360度回转过程中不会与车内弹药架、观瞄组件、乘员座椅发生剐蹭，炮塔顶部预留的天线安装座、观瞄窗口、

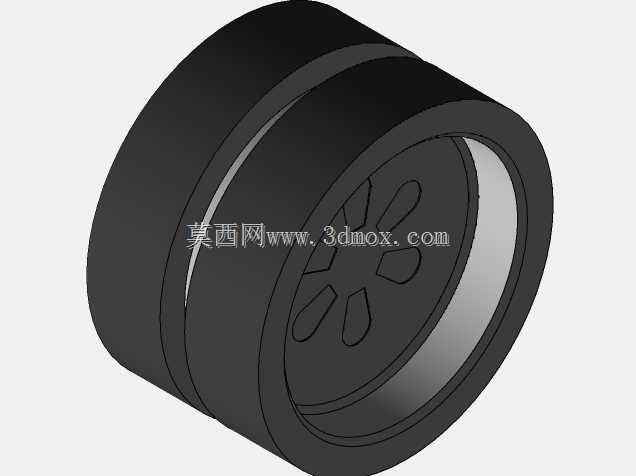

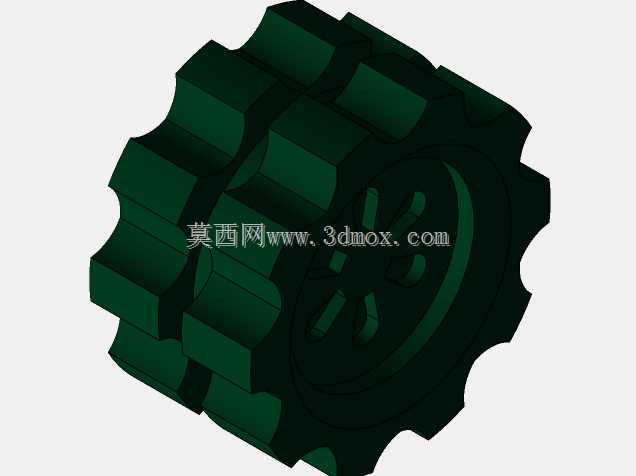

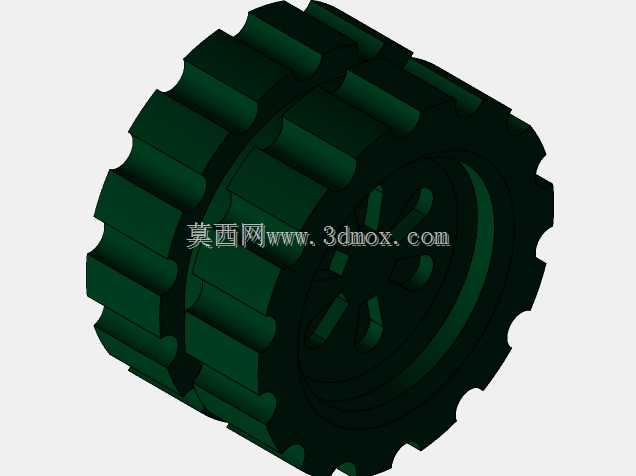

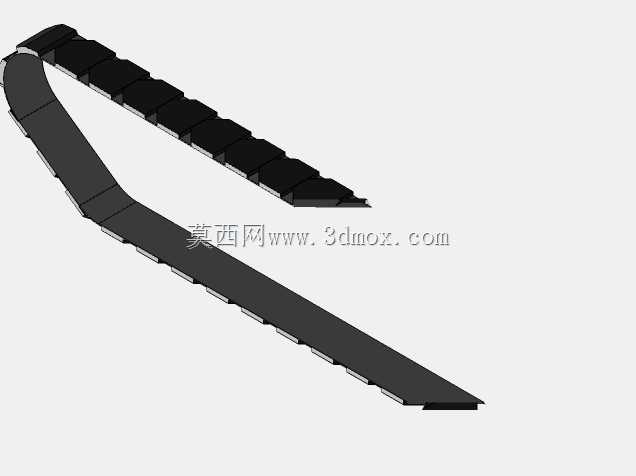

　　高射机枪安装位的坐标尺寸完全匹配实车的接口标准，两根通讯天线的安装位置避开了主炮最大俯角、仰角的射界范围，开炮时的炮口冲击波不会直接冲击天线基座。行走部分采用六对大直径负重轮布局，扭杆悬挂的安装空间完全嵌入车体侧下的预留腔体内，主动轮后置的布局缩短了传动路径，每一组负重轮的行程限位、履带张紧机构的调节范围都在模型中做了完整还原，履带板的啮合齿形与主动轮、诱导轮的齿形完全匹配，可模拟不同铺装、越野路面的履带运转姿态，托带轮的安装位置保证履带运转过程中不会出现剐蹭车体侧甲的问题。火力系统部分，主炮的炮管抽气装置、炮口制退器、防盾结构都做了等比例还原，炮尾与炮塔内部的反后坐装置安装空间预留充足，高低机、

　　方向机的安装支座位置与炮塔座圈的配合公差符合装甲车辆的设计规范，炮塔尾部的储物格栅可兼容随车工具、备品附件的挂载需求。整车的迷彩涂装分色完全贴合装备的实际使用场景，不同装甲板的焊缝、舱门开启把手、牵引钩、副油箱安装位等细节结构都做了精细化建模，没有出现结构简化过度导致的特征缺失问题。该模型可用于装甲装备的结构教学、军事仿真场景搭建、装备展示素材制作等场景，各部件的装配关系完全符合机械设计的装配逻辑，可直接用于拆解演示、装配工艺模拟等工作，建模过程中对每一处安装边界都做了干涉检查，不存在穿模、装配错位等问题，外轮廓尺寸严格按照实车比例缩放，可直接导入虚拟仿真场景完成地形匹配、姿态模拟等相关工作。
