汽车减震用螺旋弹簧液压悬架结构

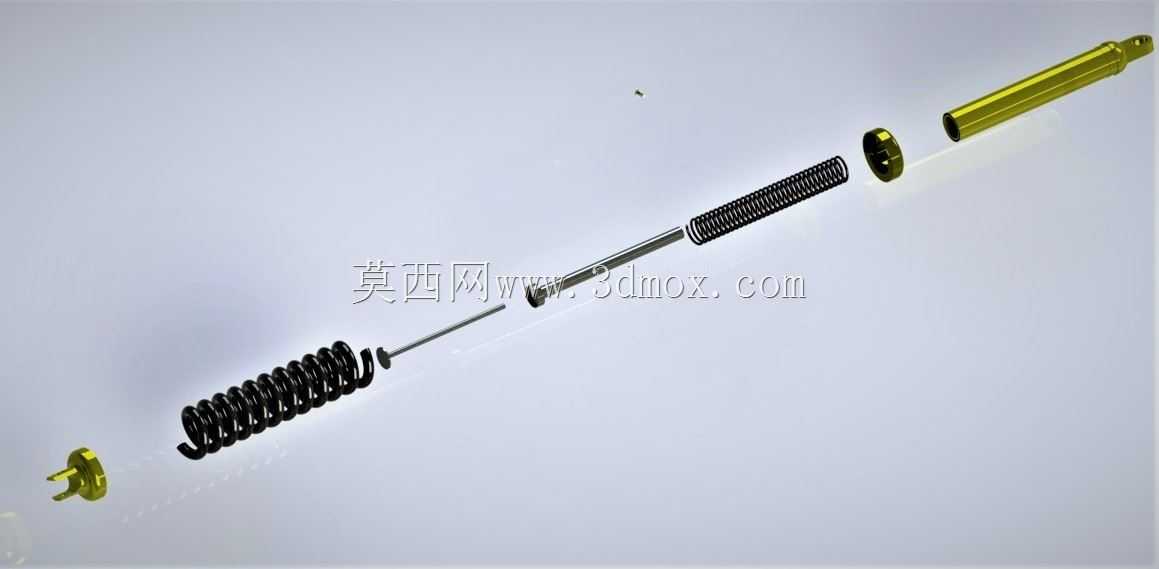

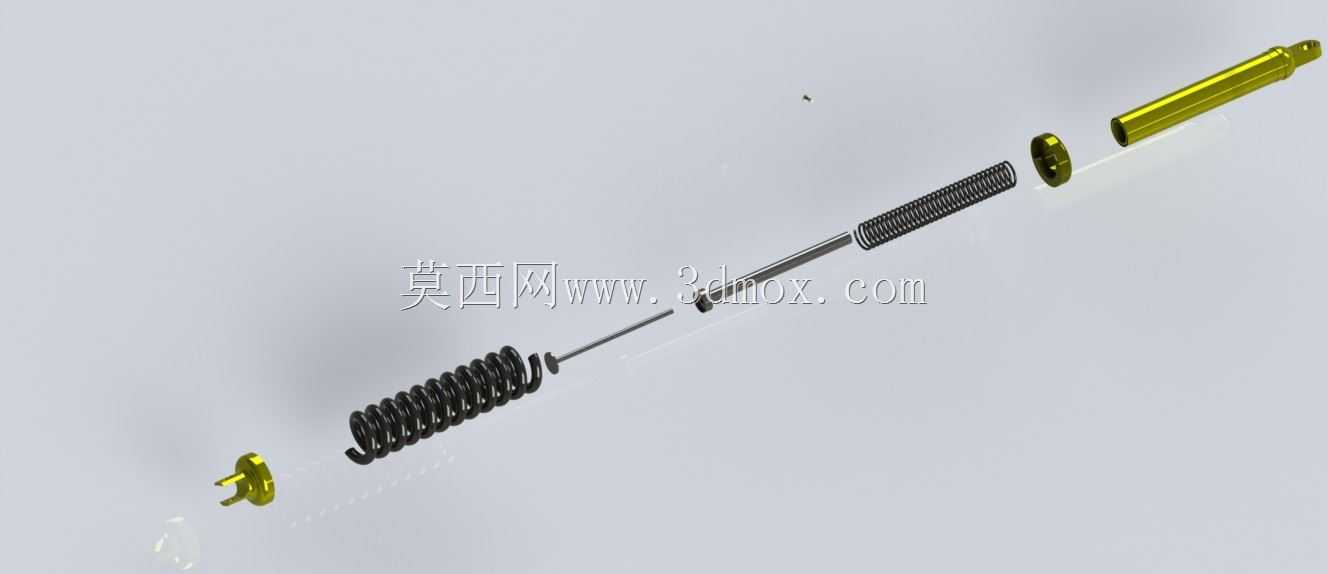

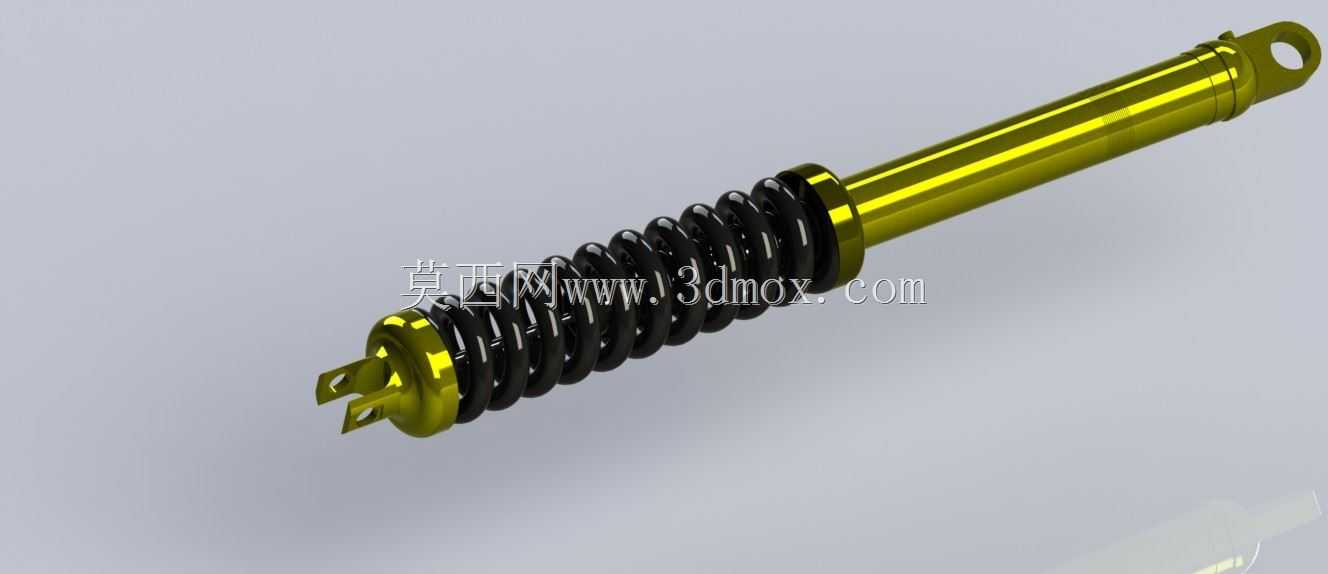

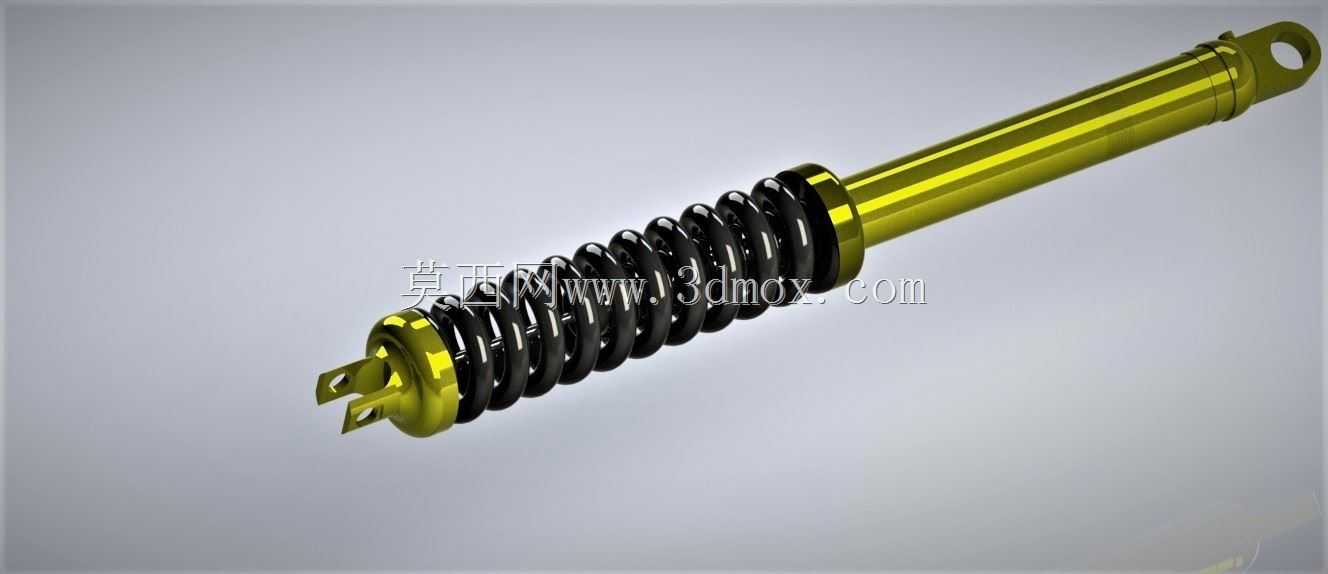

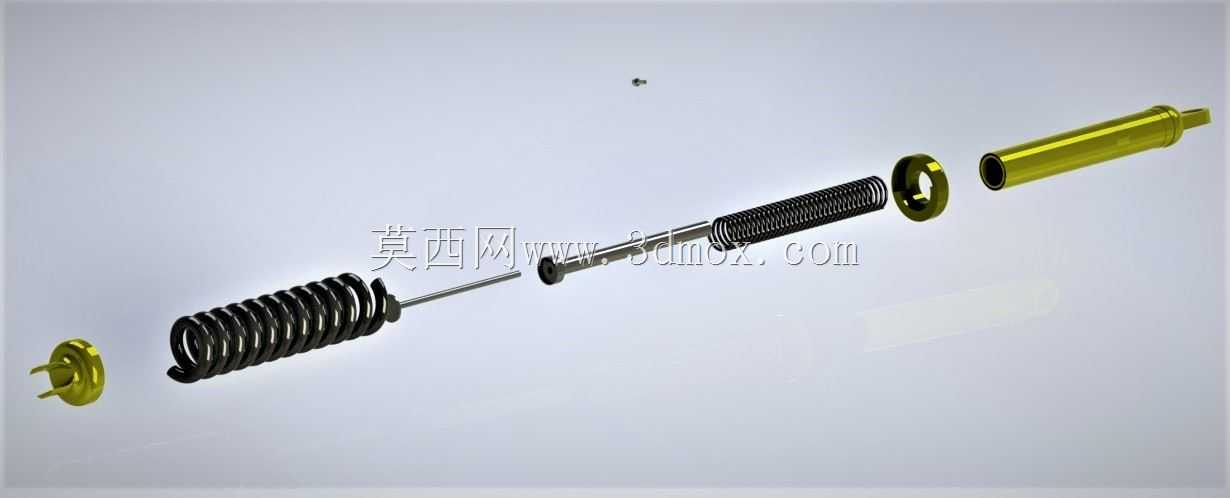

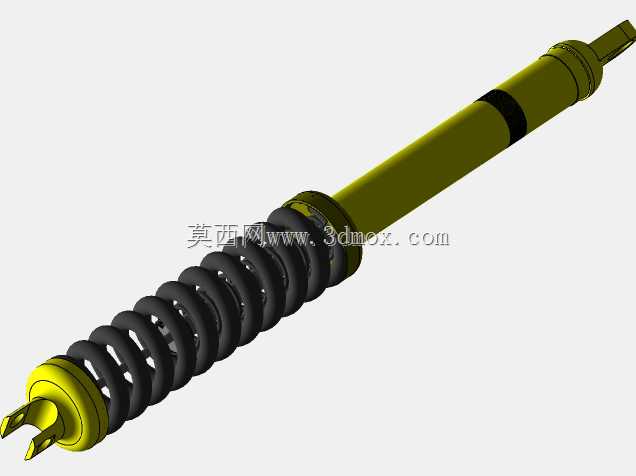

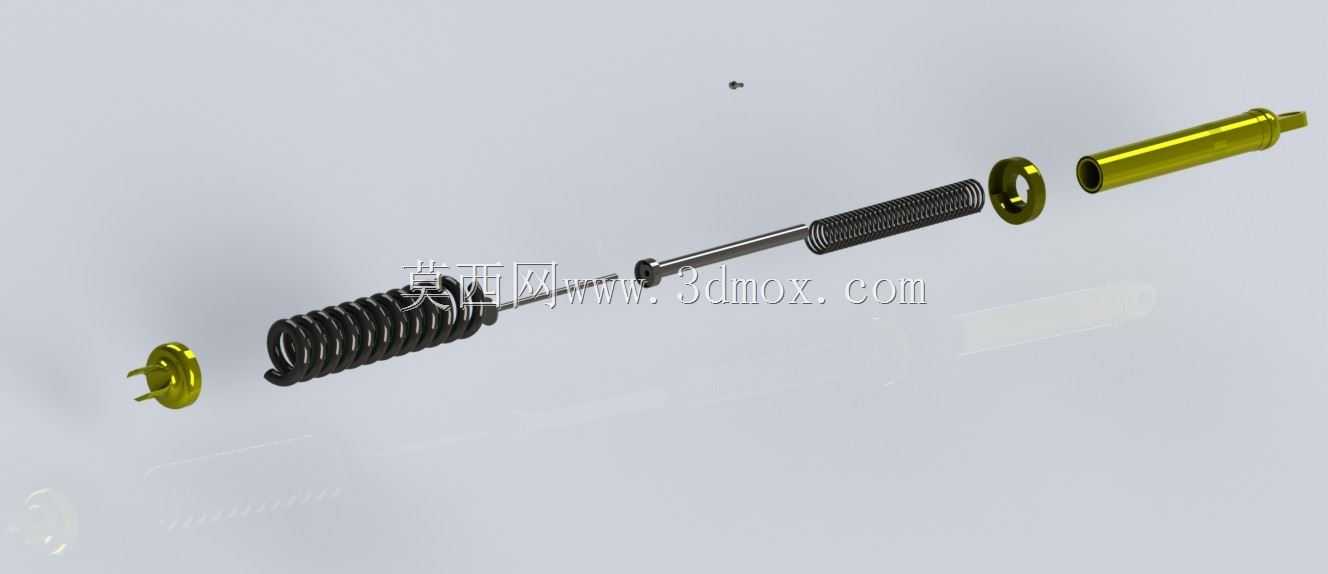

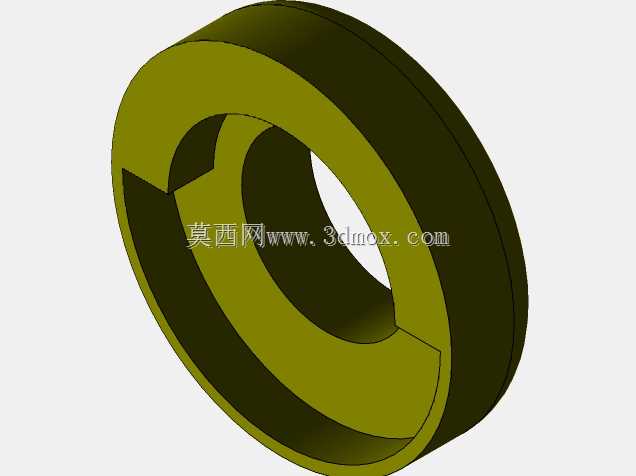

　　日常做底盘结构匹配时，这类螺旋弹簧配液压阻尼的悬架结构是乘用车型前桥最常用的配置之一，核心作用是承接车轮与车架之间的力传递，同时过滤路面颠簸带来的冲击，避免刚性冲击直接传递到车身，既提升驾乘的平顺性，也能保护车身结构件不会长期受交变冲击出现疲劳损坏。从结构设计逻辑来看，这个部件采用同轴集成布局，阻尼筒作为核心承载导向件，螺旋弹簧套在阻尼筒外侧，上下端分别通过吊耳和叉形接头与车架、转向节对应安装位连接，这种布局能最大限度压缩安装空间，不需要额外给弹簧设置独立的导向结构，整体集成度更高，也能减少底盘布置时的空间占用，适配多数前置前驱车型的前舱布局边界。做三维建模时需要重点把控几个关键尺寸边界：首先是阻尼筒的总行程，

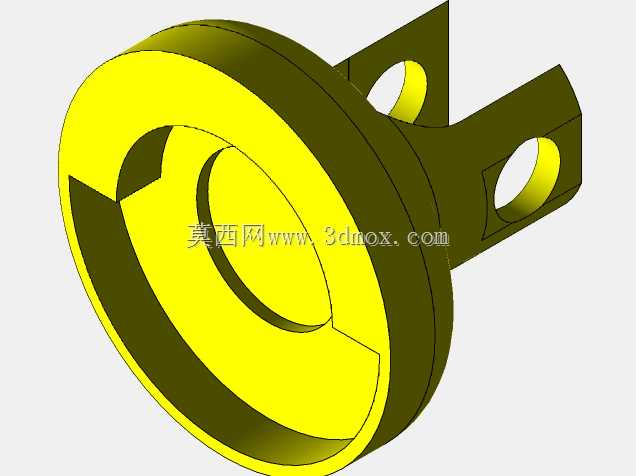

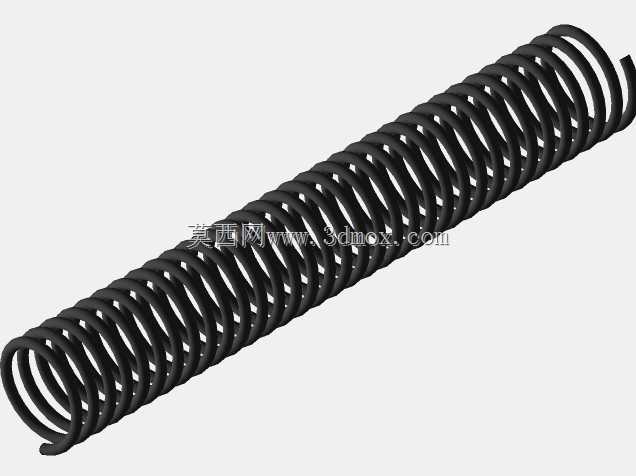

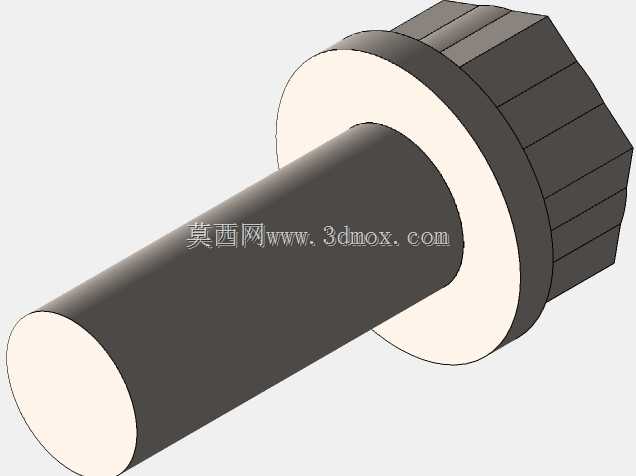

　　要匹配车型设计的最大跳轮行程，既不能让弹簧在极限压缩时并圈触底，也不能在车轮最大下跳时出现弹簧脱出、阻尼筒拉脱的问题；其次是螺旋弹簧的刚度匹配，要结合车型整备质量、轴荷分配来设定簧丝直径、弹簧中径和有效圈数，保证空载、满载状态下的车身高度保持在设计范围内，同时阻尼阀系的阻尼力曲线要和弹簧刚度匹配，避免出现余振过多或者减震过硬的问题。安装端的结构也需要重点校核，上端吊耳的孔径、衬套刚度要匹配车架安装点的强度要求，下端叉形接头的开口尺寸、螺栓孔位要和转向节的安装凸台完全对齐，装配时不需要额外做结构调整就能直接对位，减少总装环节的装配难度。实际装车应用中，这类结构还需要预留传感器安装位，方便后期匹配ABS、车身稳定系统的轮速、

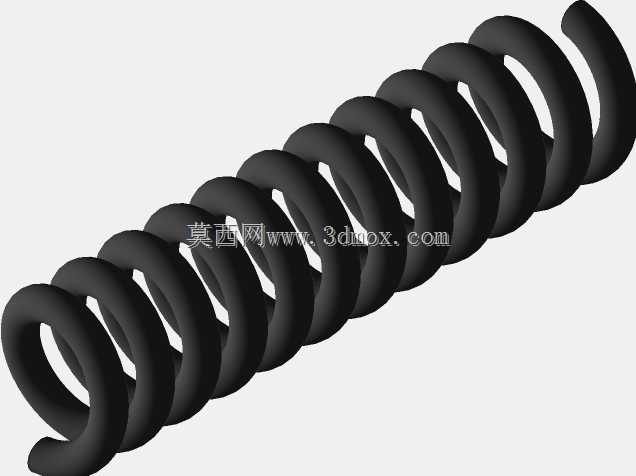

　　加速度信号采集，建模时也要考虑周边的转向拉杆、刹车管路的运动间隙，在车轮上下跳动、转向的全行程内，不能和周边部件出现运动干涉。做结构细节设计时，弹簧两端的支撑圈要做并圈磨平处理，保证弹簧受力时不会出现偏载，阻尼筒的外表面做硬质氧化处理，提升耐磨性能，避免长期往复运动出现表面拉伤导致漏油失效，表面的金色镀层是防腐处理层，能应对底盘涉水、泥污侵蚀的使用场景，延长部件的使用寿命。
