汽车悬架用防侧倾杆结构三维设计

项目分类:汽车类 发布时间:2022-02-22 ID:558452
  • 汽车悬架用防侧倾杆结构三维设计
  • 汽车悬架用防侧倾杆结构三维设计

  在汽车底盘悬架系统的开发过程中,防侧倾杆是兼顾操控稳定性与乘坐舒适性的核心杆件部件,日常也常被工程人员称作摇摆杆,其核心作用是在车辆过弯产生侧倾趋势时,通过自身扭转变形产生反向抗扭力矩,抑制车身侧倾幅度,避免单侧悬架压缩量过大导致的抓地力失衡,同时在直线行驶遇到单侧路面颠簸时,不会过度干涉两侧悬架的独立跳动,平衡操控极限与滤震表现。

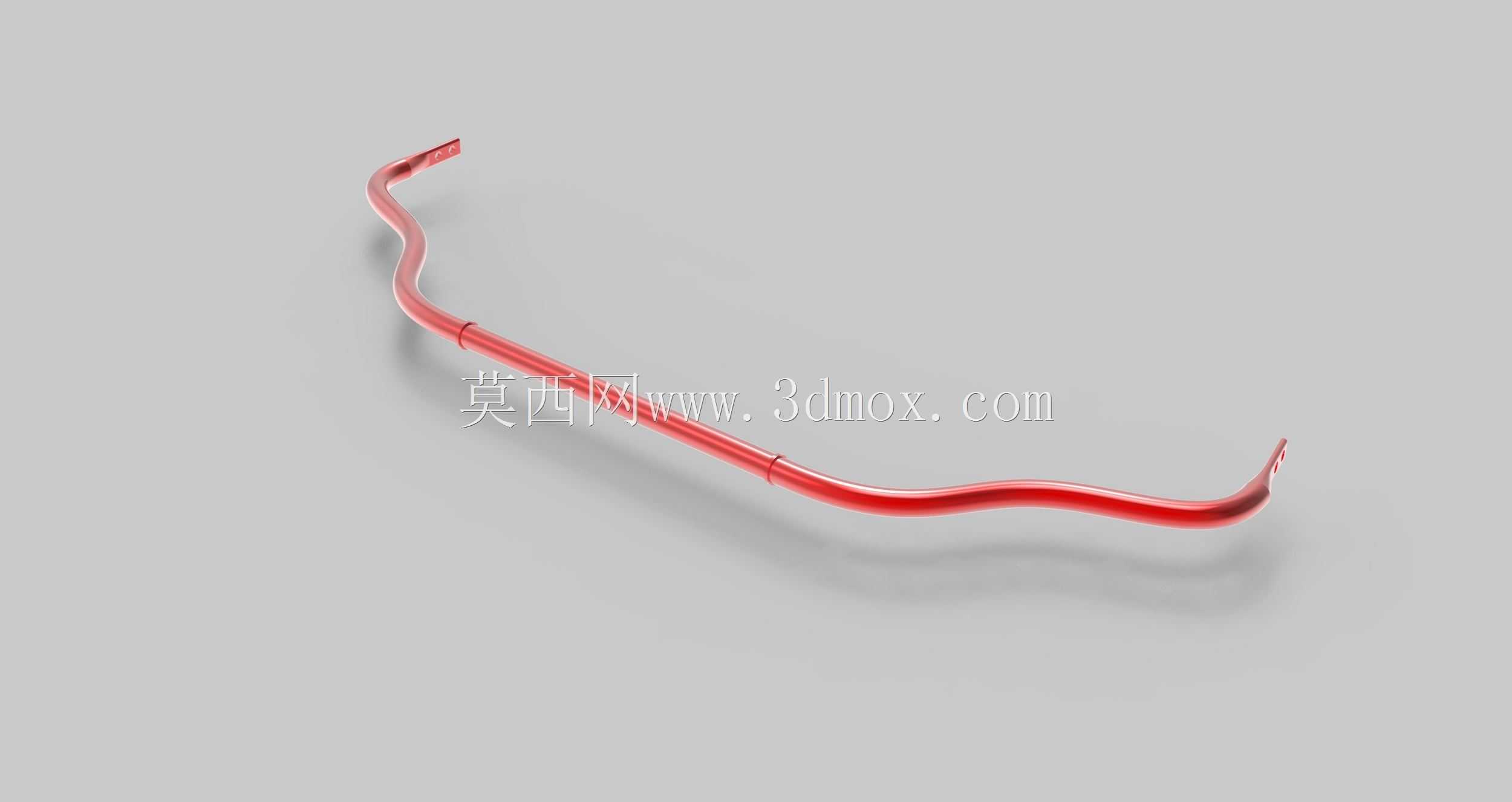

  从结构设计逻辑来看,这款防侧倾杆采用整体冷弯成型的空心杆身结构,相比同刚度实心杆件可降低40%左右的簧下质量,对于提升悬架响应速度、减少路面冲击传递有明显帮助。杆身的弯折曲率完全匹配对应车型底盘的安装空间边界,中间平直段通过两个带橡胶衬套的固定支座与副车架相连,两端带安装孔的弯折端头分别通过连杆与左右两侧的减震器支座或下摆臂连接,安装点位的坐标公差控制在±0.2mm以内,避免装配后产生额外的预紧应力,导致车辆直线行驶时出现跑偏或者衬套异常磨损的问题。

  设计过程中需要重点匹配几个核心参数:首先是杆身的有效扭转直径,直接决定了防侧倾杆的扭转刚度,刚度偏高会让车辆过弯侧倾小但颠簸路面的滤震质感变差,刚度偏低则无法起到足够的侧倾抑制作用,需要结合悬架的弹簧刚度、减震器阻尼特性以及目标车型的操控定位做匹配调校;其次是两端安装点的力臂长度,力臂与杆身刚度共同决定了最终传递到车轮的抗侧倾力矩大小,力臂的弯折角度需要避开转向拉杆、驱动半轴等周边运动部件,在悬架全行程跳动、转向打满的极限工况下,要预留至少15mm的安全间隙,避免运动干涉。

  杆身表面采用红色电泳涂装处理,一方面是提升耐腐蚀性能,应对底盘区域泥水、融雪剂的侵蚀,另一方面也便于底盘装配时的部件识别,减少错装风险。杆身上的环形定位凸点是与橡胶衬套配合的定位结构,防止车辆长期行驶后杆身在衬套内出现轴向窜动,导致异响或者刚度输出异常。在建模过程中,杆身的弯折过渡区域全部采用大圆角平滑过渡,避免应力集中导致的疲劳断裂问题,所有弯折处的曲率半径都满足冷弯加工的工艺要求,不需要额外的热加工处理,降低量产加工的成本与工艺复杂度。

  从实际应用场景来看,这类防侧倾杆不仅适配传统燃油乘用车的前后悬架,在新能源车型上同样是核心底盘部件,由于新能源车型电池布置在底盘位置导致整车重心偏高,对防侧倾杆的刚度匹配要求更为严格,部分车型还会采用可变刚度的防侧倾杆结构,但基础的杆身弯折逻辑、安装边界设计思路与这款结构是共通的。
