带挡料隔板的倾斜爬坡输送结构

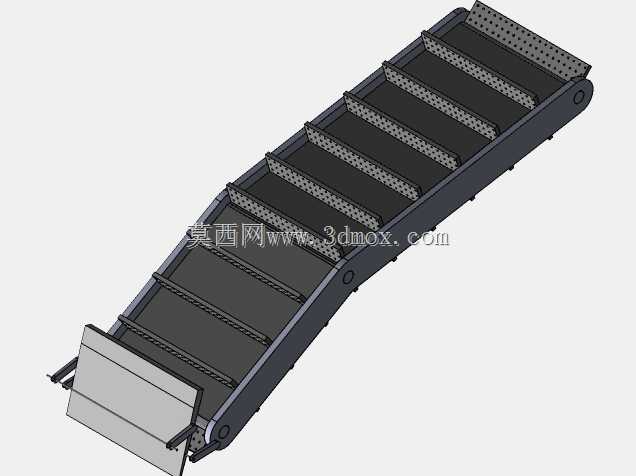

　　这款倾斜布置的带式输送结构，主要针对有高度差的物料转运场景设计，常见于五金加工线的边角料收集、食品加工线的半成品转序、包装工位的成品输出等需要低位上料或高位卸料的作业环节，相比水平输送设备，能在有限的车间占地内完成不同作业面的物料衔接，减少人工转运的重复劳动。设备整体采用倾斜式机架布局，两侧采用折弯成型的钣金侧板作为主承载框架，框架两端布置主从动辊筒，辊筒的安装座预留了张紧调节余量，可在皮带出现松弛打滑时调整中心距，保证皮带运行的张紧度合适，避免运行过程中出现跑偏、丢转的问题。输送皮带表面等距安装了垂直于皮带运行方向的挡料隔板，隔板采用冲孔钣金制作，表面的均匀开孔既能降低隔板自身重量，减少皮带运行的附加负载，也能在输送颗粒状、

　　小块状物料时避免物料沿倾斜皮带向下滑落，保证爬坡输送过程中物料不会出现回退、撒漏的情况，设备进料端设置了水平延伸的接料导板，导板边缘做了折边强化处理，可直接对接上游设备的出料口，让物料平稳落到皮带表面，不会在进料位置出现卡滞、撒料的问题。设计过程中优先考虑了安装边界的适配性，机架两侧的支腿预留了标准安装孔位，可根据现场实际的高度差需求调整安装倾角，常规适配的爬坡角度在15度到30度之间，避免角度过大超过物料的静止摩擦角导致输送效率下降，设备整体宽度控制在常规输送线的通用尺寸范围内，可直接与同规格的水平输送线、转弯输送线对接，不需要额外做转接结构的定制。设备的转动部位全部做了避让防护设计，侧板外侧覆盖了转动部件的防护边，

　　避免运行过程中杂物卷入辊筒与皮带的间隙，也能防止操作人员误触转动部件造成安全隐患，皮带下方间隔布置了支撑托板，在承载较重物料时能避免皮带出现下凹变形，保证输送面的平整度，减少物料运行过程中的颠簸。针对不同的物料特性，挡料隔板的高度可根据实际输送的物料粒度做调整，冲孔的孔径也可匹配物料尺寸更换，避免小块物料卡入开孔影响运行，机架整体采用型材焊接后做表面喷塑处理，具备基础的防锈耐磨能力，可适配多数常规工业车间的使用环境，不需要额外做特殊的防腐处理就能满足日常生产的使用需求。
