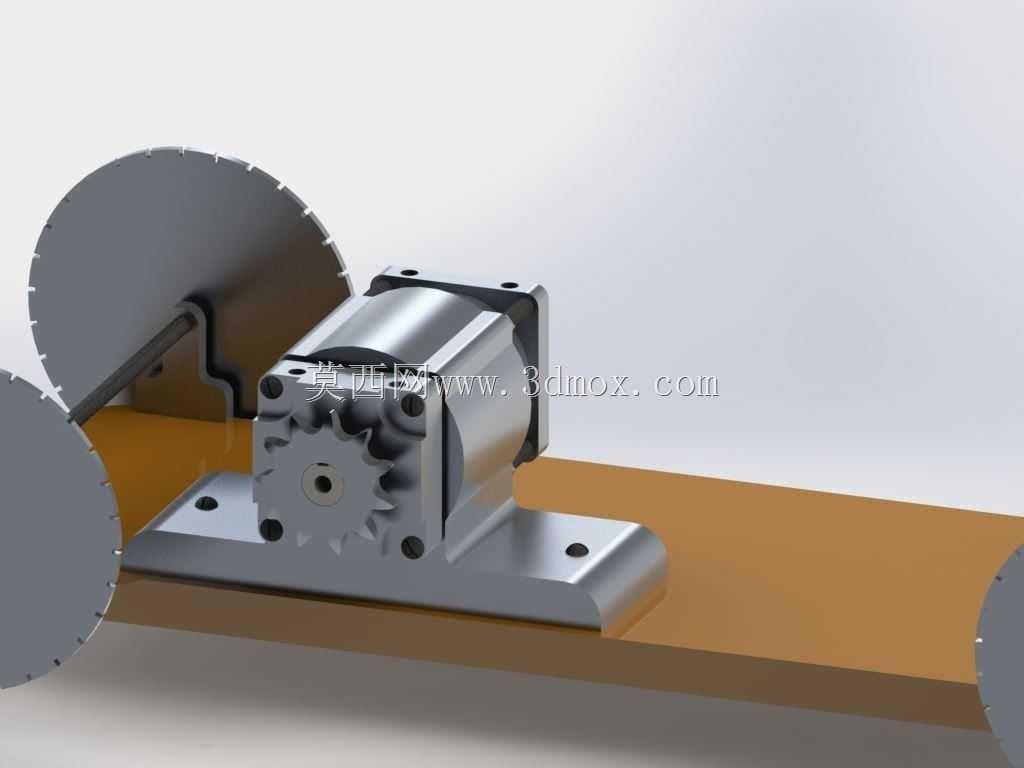

轮式输送驱动单元ERobot2680GT结构设计

　　这套轮式输送驱动单元的设计，最初是面向小型自动化产线内的轻载工位转序需求开发，适配电子元器件组装、小型汽车零部件分拣这类对输送节拍稳定性有要求、但单段输送负载不超过5kg的场景，相比传统皮带输送，轮式驱动的结构在窄空间工位布局里更灵活，单组驱动单元可以独立控制，方便实现多段差速输送、工件暂存避让的功能，不会像整段皮带那样一旦驱动启动整线都同步运转，在多工序并行的柔性产线里适配性更强。

　　设计初期先敲定了动力选型的边界，核心驱动选用M5-7752电机，这款电机的输出扭矩、空载转速参数刚好匹配轻载轮式输送的需求，不会出现动力冗余带来的成本浪费，也不会因为扭矩不足导致输送卡滞。配套的减速结构选用P60齿轮箱，齿轮箱的输出轴直接和主动链轮做同轴配合，省去了额外的联轴器结构，既压缩了整体安装空间，也减少了传动链路里的连接误差点，降低长期运行后的传动间隙累积问题。

　　传动链路的设计上，没有采用全齿轮啮合的传动方案，而是搭配了皮带/链条复合传动组件：齿轮箱输出端的主动链轮通过链条带动从动轮轴转动，轮轴两端的输送轮直接接触输送载体（工装板或者输送皮带底面）提供摩擦力，同时在张紧侧设置了平皮带传动结构做过载保护，一旦输送路径上出现工件卡滞，皮带会先出现打滑，避免硬传动状态下齿轮打齿、电机堵转烧毁的问题，这种复合传动的设计在轻载输送场景里的维护成本更低，日常运维只需要定期检查皮带张紧度即可，不需要频繁拆解齿轮箱检查啮合状态。

　　安装结构的设计充分考虑了产线改造的适配性，整个驱动单元的底座采用一体化折弯成型的安装板，安装板上预留了两个长圆形的固定孔位，孔位的调节行程有15mm，可以兼容不同安装梁间距的现有产线改造，不需要重新在型材上打孔，降低现场安装的工作量。整个驱动单元的横向安装宽度控制在120mm以内，竖向高度从安装面到驱动轮最高点的尺寸是78mm，安装时只需要在输送段的型材框架上预留对应的安装位，不需要额外抬高输送面高度，能和现有多数铝型材搭建的轻载产线直接适配。

　　细节结构上，驱动轮的边缘做了15度的倒角处理，避免轮缘和输送工装板硬接触出现刮擦，轮面采用滚花处理增加摩擦系数，不需要额外包覆橡胶层就能提供足够的输送摩擦力，减少橡胶老化带来的维护更换需求。齿轮箱和电机的连接法兰采用定位销+螺丝的双重固定结构，定位销保证电机轴和齿轮箱输入轴的同轴度，避免长期运行后出现轴偏磨的问题，固定螺丝选用内六角圆柱头螺丝，安装时可以从底座侧面直接操作，不需要拆解上部的传动结构就能完成电机的更换。

　　实际应用中，这套单元可以单组使用作为短距离工位间的输送驱动，也可以多组串联排布组成长距离输送线，每组单元可以独立配置调速模块，实现不同输送段的速度匹配，比如在工件上料段设置低速方便人工放料，在输送中段设置高速提升转序效率，在分拣工位设置低速配合视觉检测或者传感器定位，适配不同工序的节拍需求。相比传统的整段驱动输送结构，这种模块化的轮式驱动单元备件通用性更强，单个单元出现故障时可以整体快速更换，不需要拆解整段输送线，能大幅降低产线停机维护的时间。

　　在结构强度校核阶段，重点对安装底座的承重变形量做了仿真验证，在单侧承受10kg偏载的情况下，底座的最大变形量不超过0.2mm，不会出现驱动轮倾斜导致的输送跑偏问题；齿轮传动部分的齿面接触强度、齿根弯曲强度都按照1.5倍的额定负载做了校核，保证在每天16小时的连续运行工况下，齿轮的使用寿命不低于20000小时；链条传动部分设置了可调节的张紧结构，张紧调节行程有8mm，链条磨损伸长后不需要拆换链条，只需要调整张紧轮位置就能恢复合适的张紧度，延长易损件的更换周期。
