钣金折弯式金属纸紧固定夹结构设计

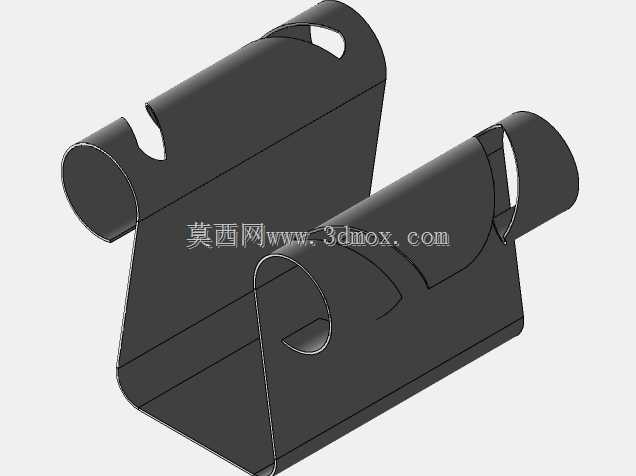

　　该钣金夹持件主要应用于工业传感检测场景下的线束、薄型纸质标识件或柔性传感衬垫的快速固定，在自动化产线的传感安装工位、设备运维的线路整理作业中，这类小尺寸夹持件往往承担着避免柔性部件移位、保障传感检测精度的作用，相比塑料卡扣类固定件，金属材质的夹持结构具备更好的抗疲劳性与耐温性能，可在-20℃到120℃的常规工业环境下长期使用，不会出现老化脆断的问题。从结构设计思路来看，整体采用单块钣金一体折弯成型，没有额外的拼接焊点或铆接结构，生产时仅需通过冲压落料、多次折弯两道核心工序即可完成加工，材料选用常规0.8mm厚度的65Mn弹簧钢薄板，折弯后依靠材料自身的弹性形变提供夹持力，两侧的卷边结构一方面作为夹持受力的支点，

　　卷边内侧的圆弧过渡可以避免夹持时刮伤被固定件的表面，同时卷边处预留的开口槽可以适配不同厚度的被夹物件，当被夹件厚度在0.5mm到3mm区间内时，夹持力可保持在8N到15N的合理范围，既不会因为夹持力过大压损纸质衬垫或薄型传感配件，也不会因为夹持力不足导致固定件松脱。中间的平直段作为安装基准面，安装时可通过背胶或者点焊的方式固定在设备机架、传感安装座的平面上，整体外轮廓尺寸控制在40mm25mm15mm范围内，不会占用过多的安装空间，适配多数紧凑安装场景的边界要求。设计时特意在折弯连接处预留了0.2mm的工艺圆角，避免折弯处出现应力集中导致的钣金断裂问题，同时所有外露边缘都做了去毛刺处理，防止安装作业时划伤操作人员。

　　这类夹持结构没有复杂的活动部件，长期使用无需额外维护，相比螺丝固定的方式，拆装效率可提升60%以上，在需要频繁更换纸质标识、传感衬垫的工位上，可大幅降低运维的时间成本。实际应用中，该结构也可根据安装场景的需求调整钣金厚度与折弯角度，若需要更大的夹持力，可将板材厚度提升至1.0mm，同时调整两侧卷边的开合角度，适配更厚的被夹持物件，整体结构的拓展性较强，可覆盖多数工业场景下的薄型件柔性固定需求。
