创新型铈铁杆锁扣式冲击构件结构设计

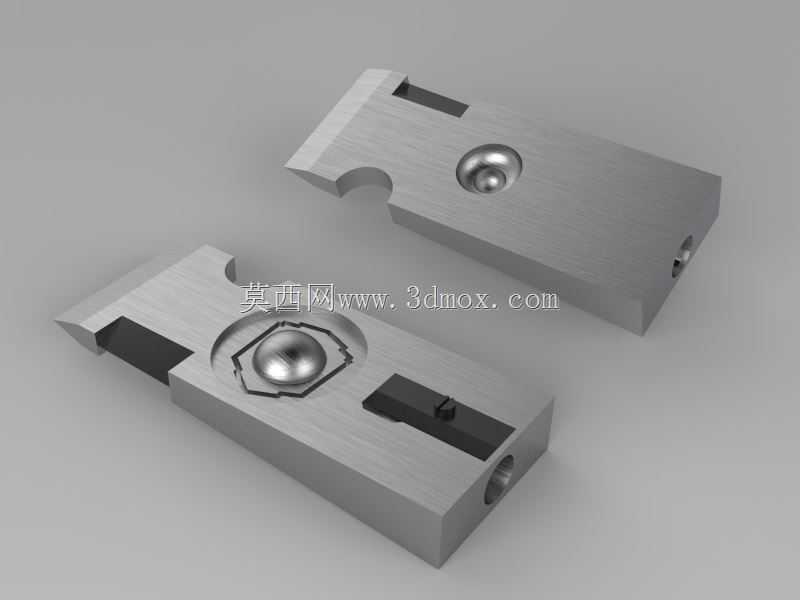

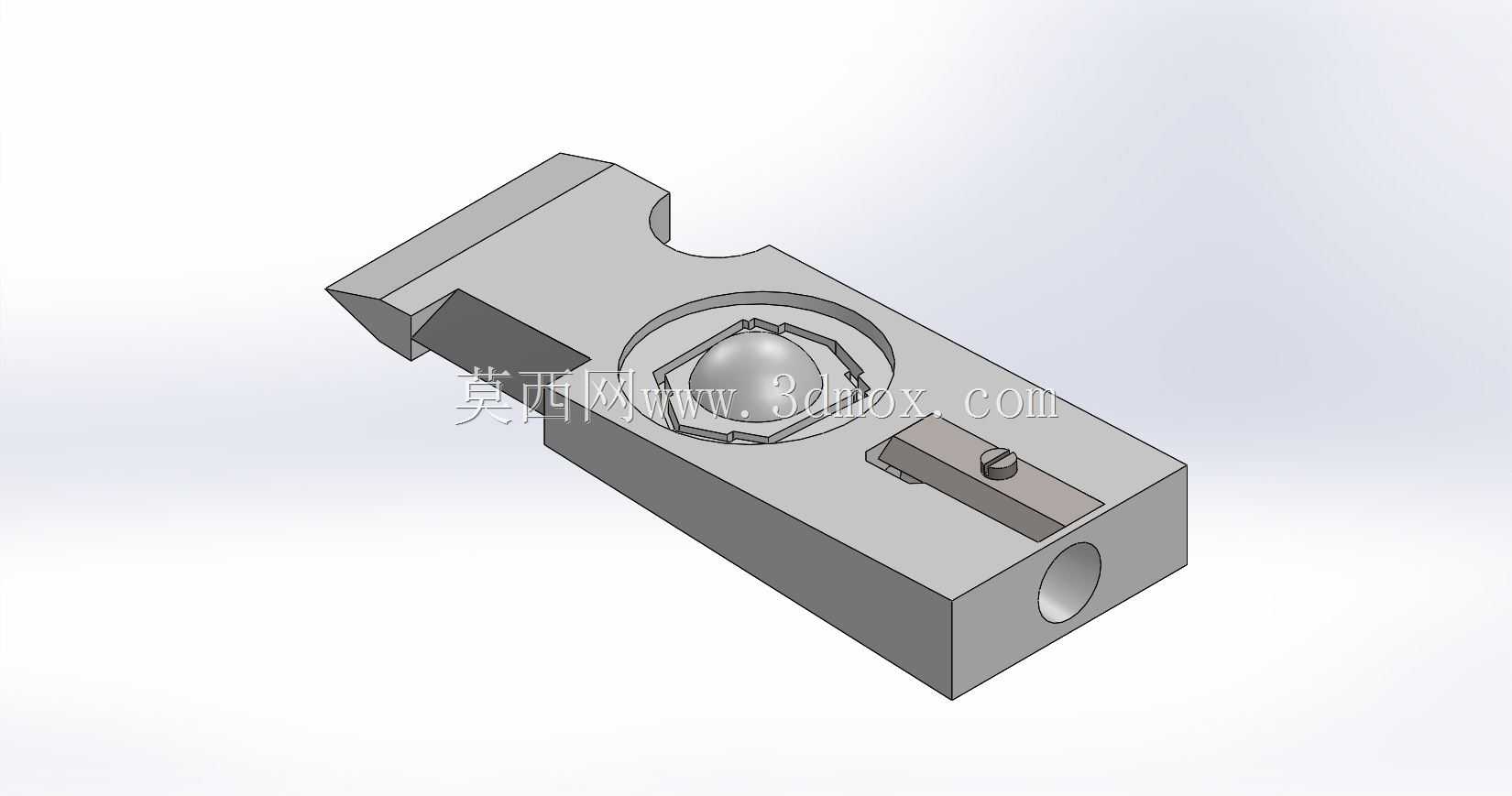

　　该冲击构件主要面向需要快速锁止、瞬时冲击触发的工装夹具、小型工位锁紧场景设计，可适配手动工位快换、检测夹具定位、小型工装的快速锁紧释放需求，在频繁拆装的工位作业中，能够替代传统螺栓锁紧、卡扣锁紧结构，减少操作步骤，提升工位换型效率。构件整体采用长方体基座构型，主体基座预留两处安装通孔，可通过内六角螺钉直接固定在安装基板上，安装孔位间距按照常规小型工装的安装孔距标准设计，兼容多数10-15mm厚度的工装基板安装需求，基座侧边的半圆避让槽，是为了避开安装面的凸起定位销，避免安装时出现干涉，无需额外对安装基板进行二次加工。构件核心的锁止冲击结构集成在基座中部的沉台区域，半球形冲击头采用嵌入式安装设计，冲击头周边的六边形限位槽，

　　能够限制冲击头的周向转动，保证冲击动作的直线度，避免长期使用后出现偏磨卡滞。侧边的滑动锁块采用斜楔导向结构，当冲击头受外力压入时，锁块会在弹簧力作用下自动卡入冲击头的锁止槽，完成锁止动作；需要释放时，只需拨动锁块尾部的拨片，即可解除锁止，冲击头在内部复位弹簧作用下弹出，完成单次冲击触发动作。设计过程中针对锁块的配合间隙做了优化，单边配合间隙控制在0.02-0.03mm之间，既保证滑动顺畅无卡滞，又避免间隙过大导致锁止后出现旷量，冲击头的球面采用高光整度设计，减少与被接触件的摩擦阻力，保证冲击触发的灵敏度。基座整体采用金属材质设计，表面做拉丝处理，兼顾耐磨性能与外观质感，所有棱边均做了0.2mm的倒角处理，避免安装操作时划伤操作人员。

　　该构件可单独作为快锁冲击单元使用，也可多组组合应用在多工位定位工装上，适配不同的锁紧力需求，通过更换不同刚度的内部复位弹簧，即可调整冲击触发力与锁止力，无需改动整体外形尺寸，适配不同场景的使用需求。安装时需注意基座底面与安装面的平面度公差控制在0.05mm以内，避免安装面不平导致基座变形，影响内部滑动件的动作顺畅度，安装螺钉的锁紧扭矩建议控制在8-10N·m，避免扭矩过大导致基座螺纹滑牙或者基座变形。
