码头采油树装配用临时跳汰起重机设计

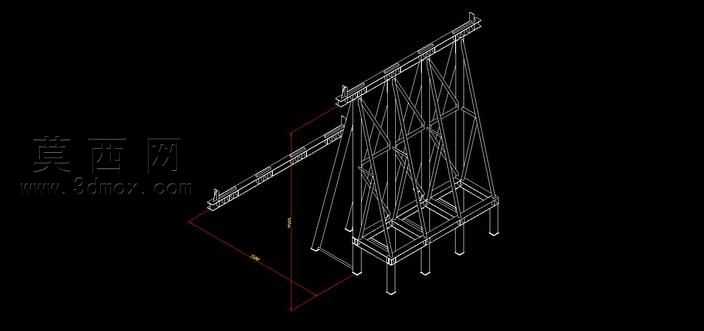

本模型为码头边采油树装配作业配套的临时门式起重机跳汰结构，建模阶段采用线框建模逻辑搭建整体框架，先以基准轴与基准面定位各构件的空间位置，确保门架主立柱、横向承重大梁、斜向支撑桁架的相对位置完全匹配码头临时作业的场地限界要求，避免与码头现有岸线设施、待装配采油树组件产生空间干涉。结构设计上采用桁架式门架主体，主立柱选用等截面方管构件排布，横向大梁采用双拼型钢叠加的承载结构，斜撑按照三角形稳定桁架逻辑交叉排布，在保证整体结构抗扭、抗弯承载能力的同时，尽可能降低临时设备的自重，方便现场快速拆装转运。建模过程中对所有连接节点做了简化适配处理，立柱底部设置可调节支脚结构，适配码头边不平整的硬质铺装地面，保证设备架设后的水平度；大梁端部设置滑动导向限位结构，配套起重葫芦的行走轨道做了沉槽设计，避免起重作业时葫芦脱轨引发安全隐患。设计思路围绕临时作业的快装快拆需求展开，所有构件均采用螺栓拼接的模块化设计，单块构件重量控制在人工可搬运的范围内，无需大型吊装设备即可完成现场组装；作业覆盖范围完全匹配采油树装配的工位需求，横向行程覆盖采油树组件的堆放区到装配工位，起升高度预留足够的安全余量，满足采油树各分段部件的吊装对位需求。材质设定上，主体承载构件采用普通碳素结构钢材质，表面做防锈漆涂装处理，连接螺栓采用高强度镀锌螺栓，滑动接触面做润滑耐磨处理，适配码头边高盐高湿的作业环境，降低临时设备的锈蚀损耗。线框展示模式下可清晰观察到内部桁架的排布逻辑，各构件的连接位置、支撑角度都经过受力合理性校验，确保临时起重作业时的结构稳定性，既满足采油树装配时的临时吊装需求，又不会过度占用码头作业空间，作业完成后可快速拆解转运至其他工位重复利用。
