可移动轻型门式起重吊架三维设计

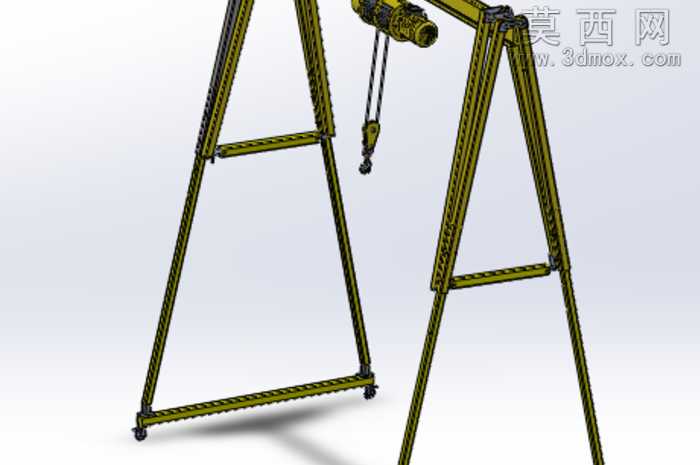

本作品为可移动轻型门式起重吊架的三维建模设计，整体采用SolidWorks完成全参数化建模，同时输出STEP/IGES通用格式可适配多数三维设计软件打开使用。建模过程中首先搭建整体框架的基准轴与基准面，按照实际轻型起重设备的尺寸比例完成各部件的草图绘制，通过拉伸、焊件、装配等特征完成整体结构搭建。模型主体支架采用型材拼接的A字型支腿结构，两侧支腿底部配置万向带刹脚轮，可实现作业场地内的灵活移动与位置固定，支腿间设置横向连接杆件强化结构稳定性，避免承重时出现支腿外扩变形的问题。顶部横梁配套安装电动环链葫芦，包含葫芦主体、起重链条、吊钩组件等细节结构，完整还原了轻型移动龙门吊的起重作业结构。材质渲染阶段，主体支架采用工业起重设备常用的橄榄黄金属漆材质，还原钢材表面的哑光漆面质感，脚轮采用黑色橡胶与金属轮毂的组合材质，起重葫芦做金属铸件的深色质感处理，吊钩与链条做金属镀锌的亮面材质区分，通过光影渲染突出各部件的材质差异与结构层次。设计过程中重点考量了轻型起重设备的便携性与结构强度平衡，A字型支腿在缩小底部占用空间的同时保障了支撑稳定性，底部脚轮的配置让该吊架可适配车间内零散点位的重物起吊、设备安装移位等场景，无需固定安装即可灵活转场使用。模型装配过程中添加了合理的配合约束，可实现葫芦沿横梁滑动、吊钩升降、脚轮转动等动作的模拟，便于后续做承重受力仿真、作业范围模拟等延伸设计使用，各零件均保留建模参数，可根据实际承重需求调整型材规格、支腿高度、横梁跨度等参数，快速衍生出不同载荷等级、不同作业高度的同类型吊架方案。
