压缩空气驱动立式洗衣设备结构设计

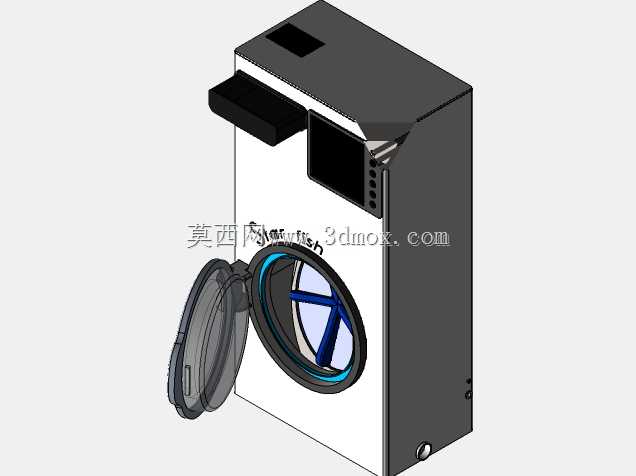

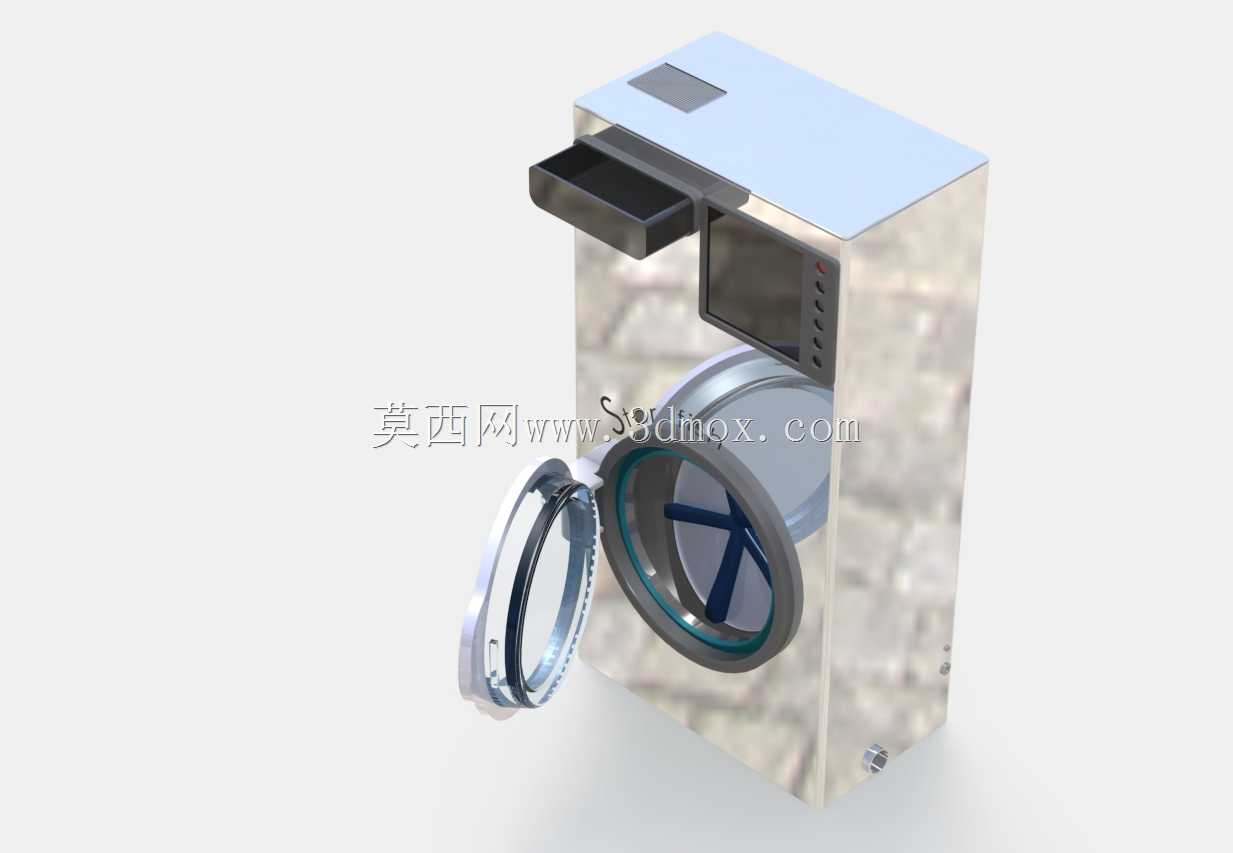

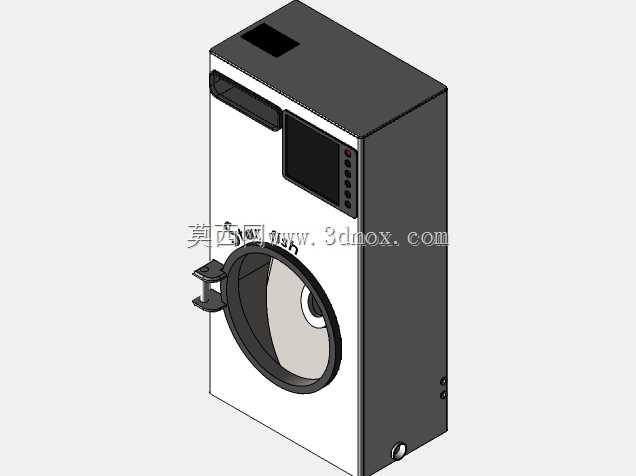

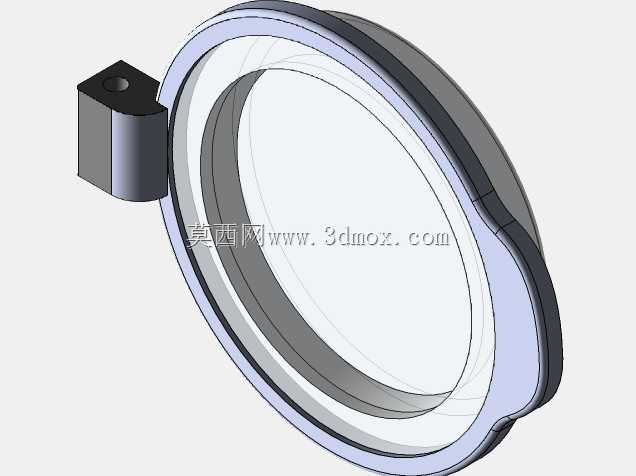

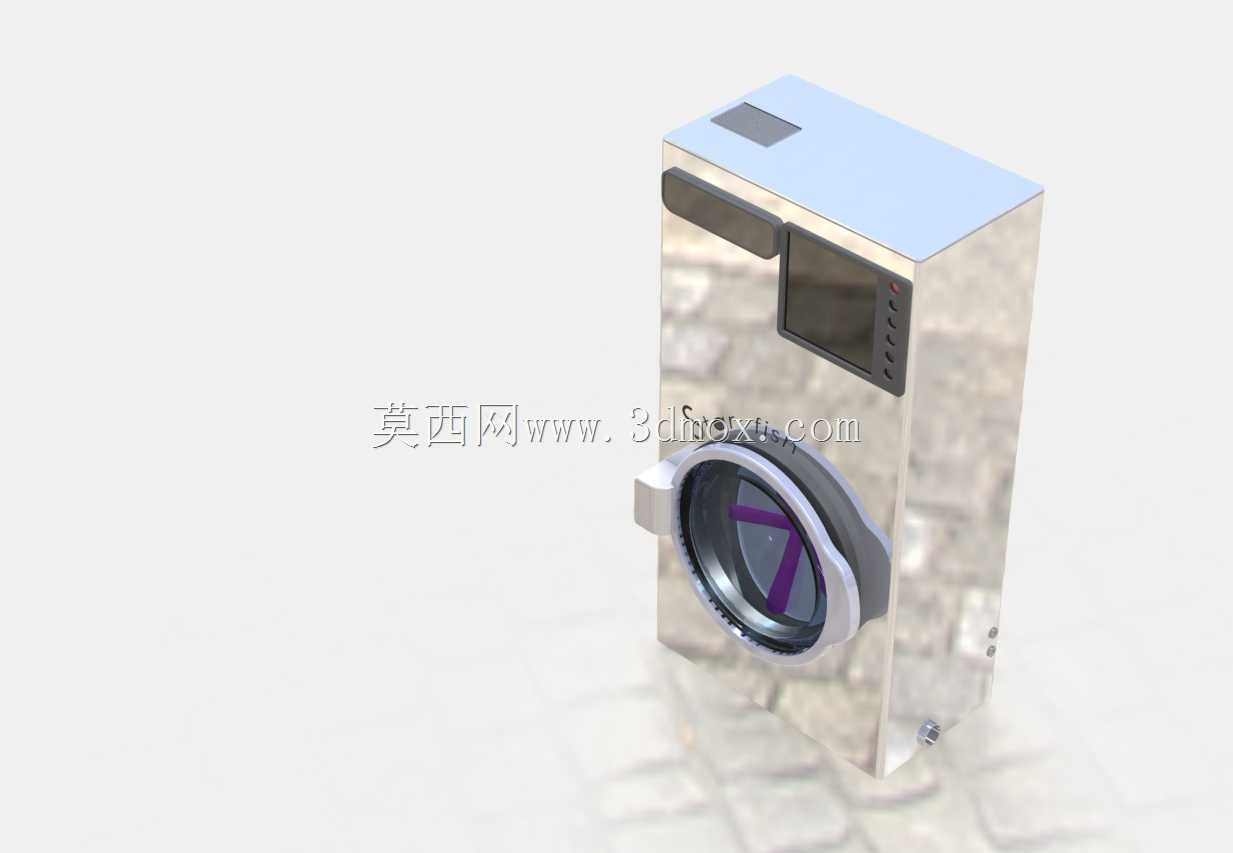

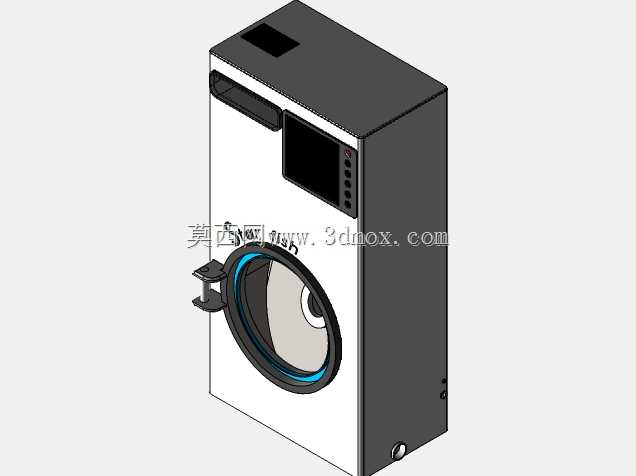

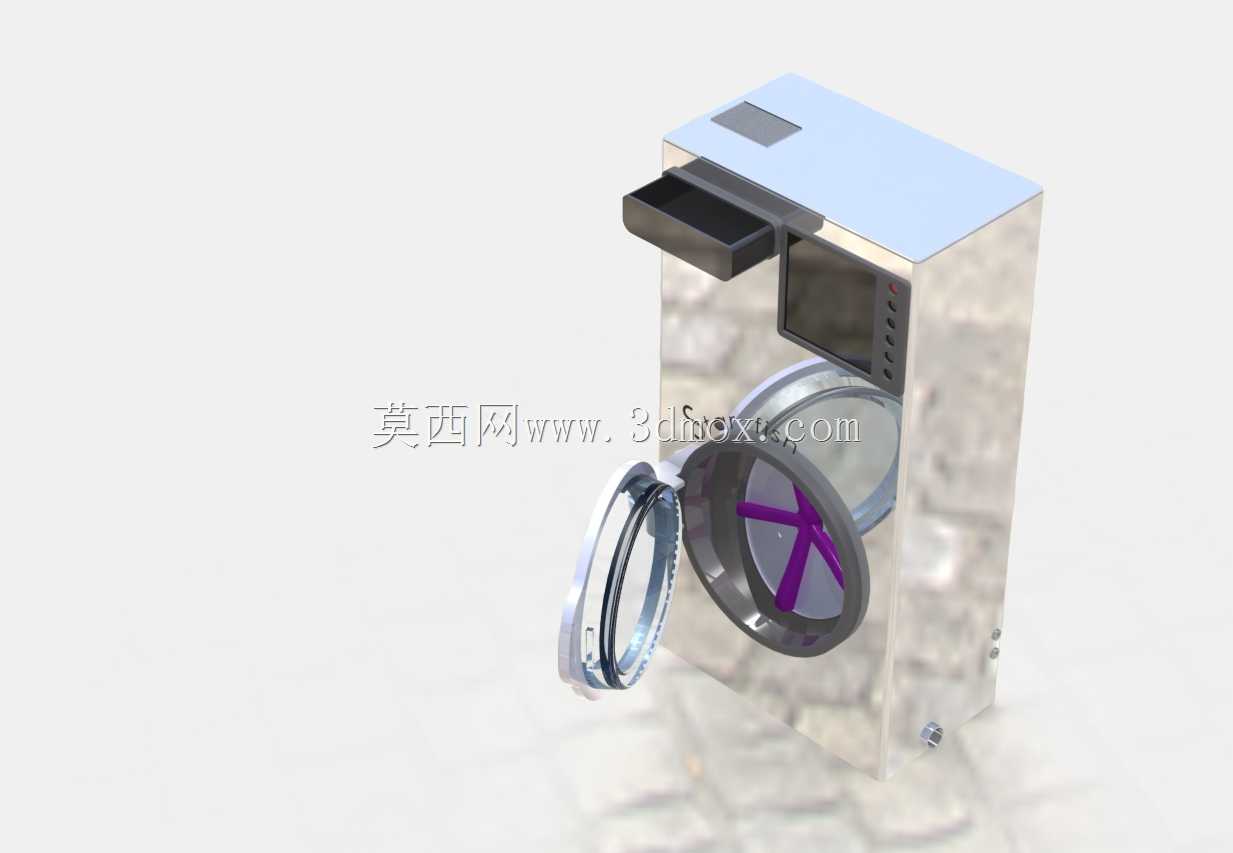

　　这款气动驱动的立式洗衣设备，核心动力源来自外接压缩空气管路，完全区别于传统电机驱动的波轮、滚筒洗衣设备，在无稳定电力供应、存在防爆需求的特殊作业场景下具备独特应用优势，比如野外作业临时营地、存在易燃易爆挥发气体的特殊作业区域配套清洁场景，都可以依托现场已有的压缩空气气源完成衣物清洁作业，规避电气设备带来的安全隐患。从结构设计逻辑来看，设备整体采用立式长方体舱体布局，正面设置圆形密封舱门，舱门采用快开式压合密封结构，配合环形橡胶密封圈实现洗涤腔的压力密封，避免压缩空气驱动过程中洗涤水从舱门缝隙渗漏。设备上部集成气动控制模块与操作显示面板，面板上设置气源压力调节旋钮、洗涤时长调节阀、启停气控阀，所有控制元件均采用纯气动结构，

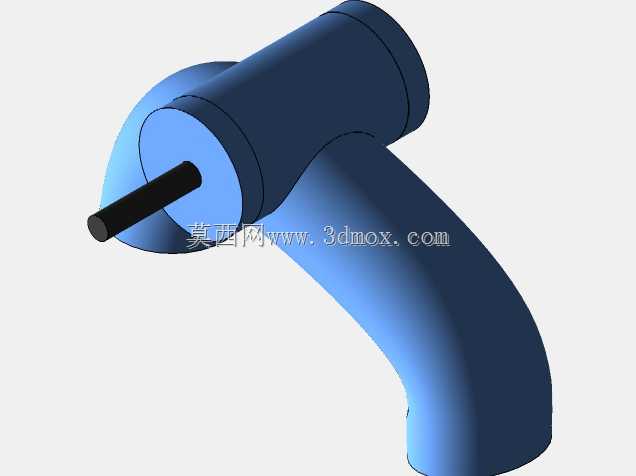

　　无需布设电气线路，从根源上消除电火花引燃风险。设备核心的洗涤执行结构为内置的气动转子组件，压缩空气进入气动马达后驱动转子高速回转，转子上的拨料结构会持续将腔体内的衣物裹挟洗涤水推送至狭窄的挤压通道，通道内壁设置有凸起的柔性捶击凸点，衣物被推送至通道末端时会在离心力与气压推力作用下撞击腔体内壁，配合通道的挤压作用、凸点的捶击作用，模拟人工搓洗、捶打的清洁效果，相比传统滚筒设备的摔打清洁模式，对衣物纤维的损伤更小，同时不需要大功率电机驱动，整体运行噪音更低。从安装边界来看，设备整体外形尺寸适配常规家用洗衣位的预留空间，背部设置气源快速接头与给排水接口，安装时只需要对接现场压缩空气管路、进水管路与排水管路即可投入使用，

　　不需要布设专用供电线路，对安装场地的配套要求更低。设备腔体采用透明可视化设计，操作人员可以直接观察内部洗涤状态，随时调整气源压力适配不同材质衣物的洗涤需求，针对真丝、羊毛等娇贵面料，可以调低气源压力降低转子转速与捶击力度，针对工装、牛仔等厚重耐磨面料，可以调高气源压力增强挤压捶击强度，保证清洁效果。设备底部设置可调式支撑脚，可以根据地面平整度调整设备水平度，避免高速运转过程中出现晃动移位，整体结构没有复杂的电气控制板，后期维护只需要定期检查气动密封件的磨损情况、更换进气口的空气过滤滤芯即可，维护成本远低于传统电控洗衣设备。
