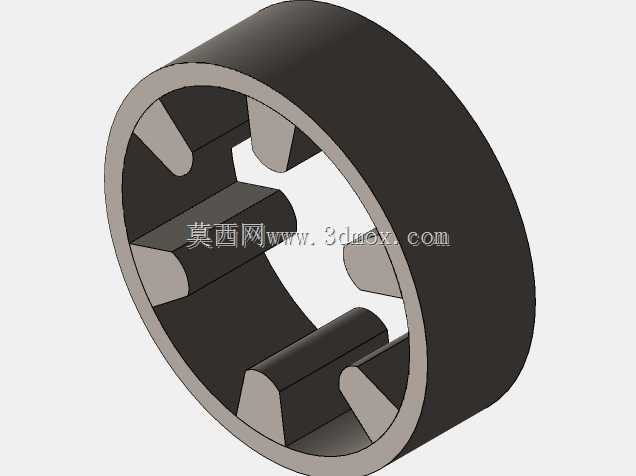

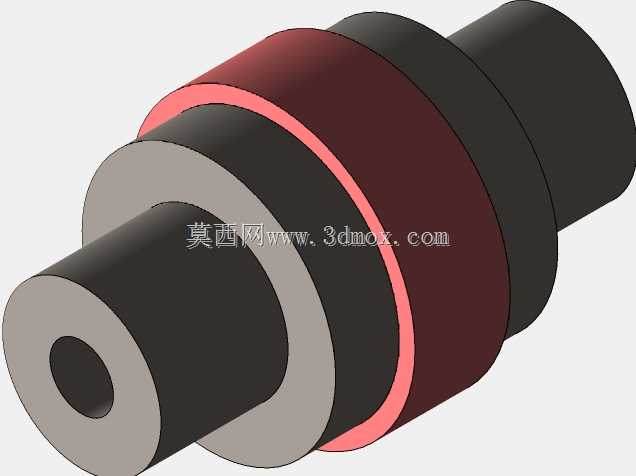

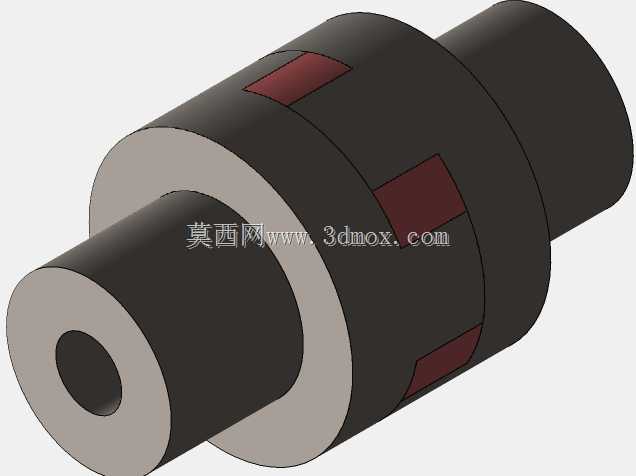

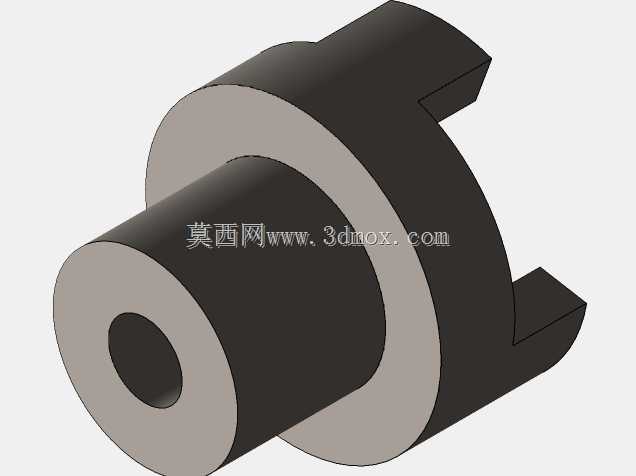

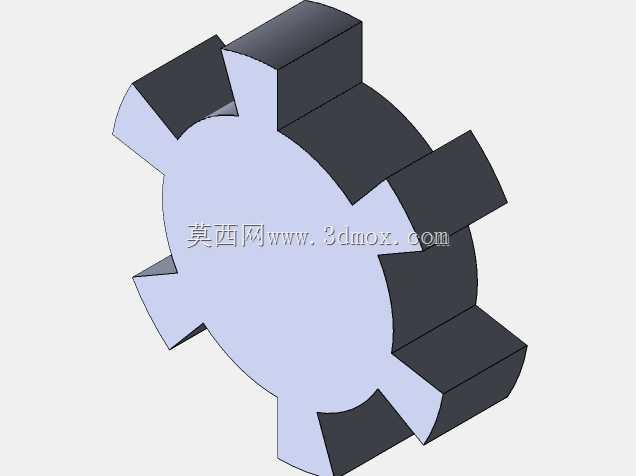

在中小功率传动系统的布局设计中,这类带内外齿缓冲结构的卡套式联轴器,常被用于伺服驱动输出端、精密输送辊组传动、小型泵类动力衔接这类对同轴度补偿有一定要求的工位,区别于刚性联轴器完全无偏移补偿量的特性,这类带齿式缓冲结构的部件,能在两轴存在微量径向、角向偏移时,通过齿面的微量滑动抵消安装误差带来的附加载荷,避免轴端轴承承受额外的交变应力。从结构设计逻辑来看,该部件的核心缓冲功能依托内外齿轮的啮合配合实现,外齿部分与主动侧轴套做集成式设计,齿形采用短齿修形处理,降低啮合过程中的齿面接触应力,内齿缓冲器采用嵌装式结构卡入从动侧的卡套内腔,不需要额外的紧固件做轴向固定,依靠卡套内壁的定位台阶实现轴向限位,装配时只需要将两端轴头插入卡套内腔,
拧紧卡套侧面的紧定螺钉即可完成安装,相比传统的凸缘联轴器,能减少至少一半的现场装配工时。在安装边界的尺寸控制上,这类联轴器的径向轮廓做了等分外凸齿块的优化,没有多余的突出结构,最大外圆尺寸根据适配轴径的不同做梯度设计,适配10-25mm轴径的规格,最大外圆控制在80mm以内,轴向长度不超过60mm,不需要在设备机架上预留过大的安装避让空间,哪怕是布局紧凑的小型自动化设备内部,也能轻松完成布置。齿面的啮合间隙控制在0.1-0.2mm之间,既保证足够的偏移补偿量,又不会因为间隙过大导致传动正反转时出现明显的回程误差,能满足大部分中低速传动场景的精度要求。日常运维过程中,这类结构的联轴器不需要频繁拆解维护,
齿面的润滑脂可以通过卡套侧面预留的注油孔补充,正常工况下的维护周期能达到6000工作小时以上,相比梅花弹性联轴器需要定期更换弹性体的特性,在连续运行的生产线上使用,能减少不少停机维护的时间成本。设计建模过程中,需要重点关注内外齿的啮合重合度,以及卡套与轴配合面的公差配合,通常轴孔采用H7/k6的过渡配合,既保证装配时的同轴度,又不会因为过盈量过大导致装配困难,齿块的根部做了R2的圆角过渡,避免应力集中导致的齿根断裂问题,提升部件的整体抗冲击载荷能力,在遇到瞬时过载时,齿面的微量滑移还能起到一定的过载保护作用,避免动力端的电机或者驱动部件因为堵转出现损坏。
