工业重载运输用单轨吊连接承载结构

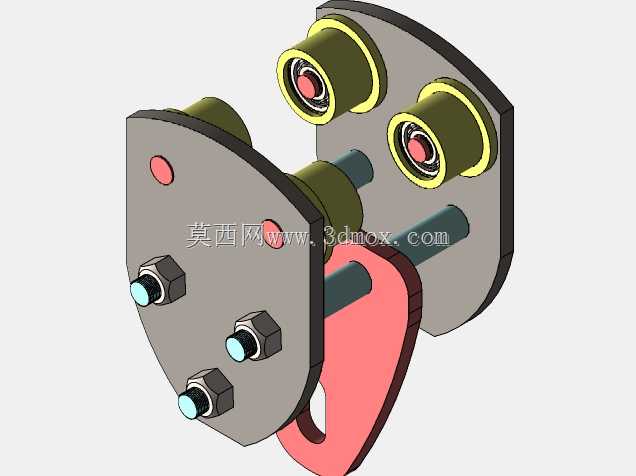

　　该结构主要应用于厂矿重载运输场景中的单轨吊行走承载环节，作为吊具与行走轨道之间的核心连接传力部件，承担重载工况下的载荷传递、铰接摆动与行走导向功能，适配井下采掘面物料转运、重型车间跨工位工件吊运等存在轨道起伏、转弯变向的作业场景，可在持续交变载荷、多尘潮湿的作业环境下保持稳定的传力性能。结构采用双侧对称式板件作为主承载基体，两块轮廓适配的承载板通过三根平行布置的连接轴实现刚性固定，每根连接轴的外侧端均套装带环形凸缘的滚轮组件，滚轮内置轴承结构，可沿单轨吊的工字钢轨道翼缘滚动，环形凸缘起到侧向限位作用，避免行走过程中出现脱轨风险，滚轮与轴之间采用过盈配合加端面限位的固定方式，可承受径向重载与少量轴向窜动载荷。

　　承载板下部设置带铰接孔的吊耳结构，吊耳与承载板之间采用加厚过渡设计，铰接孔内可配套销轴与下方吊具连接，允许吊具在垂直于轨道走向的平面内小角度摆动，抵消吊运过程中重物晃动带来的附加弯矩，避免连接部位出现应力集中。三块带防松结构的六角紧固件布置在承载板前端面，用于固定承载板内侧的耐磨衬板，衬板与轨道腹板侧面保持微小间隙，行走过程中可限制结构的横向摆动量，同时减少承载板与轨道之间的直接磨损，磨损后可单独更换衬板无需整体更换承载基体。设计过程中优先考虑载荷传递路径的合理性，所有传力部位均采用圆弧过渡避免锐角应力集中，承载板轮廓根据受力分布做了轻量化切边处理，在保证整体结构强度的前提下减少无效材料用量，降低行走组件的自身重量。

　　安装时需先将滚轮组件预装在连接轴上，穿入两侧承载板的对应安装孔后锁紧轴端固定件，再依次安装下部铰接吊耳与前端耐磨衬板，整体安装边界适配常规14号工字钢单轨轨道，安装后整体厚度不超过180mm，可在曲率半径不小于2米的弯曲轨道上顺畅通行，铰接部位的摆动角度范围覆盖±15°，可满足常规重载吊运过程中的姿态调整需求。
