珀耳帖效应无压缩机迷你制冷冰箱结构设计

　　这款迷你制冷设备的设计，核心围绕半导体制冷的珀耳帖效应展开，完全摒弃了传统压缩机制冷的管路、冷媒、活塞组件等复杂结构，从根源上压缩了设备的整体体积，适配桌面、车载、小型旅居空间这类对安装边界要求严苛的场景。从实际应用场景来看，这类无压缩机的迷你制冷单元，既可以放置在办公桌面存放少量饮品、需低温存储的小件试剂或美妆用品，也能嵌入车载扶手、房车小型储物格、酒店客房迷你吧台这类空间局促的位置，由于没有压缩机运行的往复振动与冷媒流动噪音，运行过程的声压级远低于传统压缩机制冷设备，不会对周边的办公、休息环境造成声污染，也不会因为振动影响周边放置的精密小件物品。

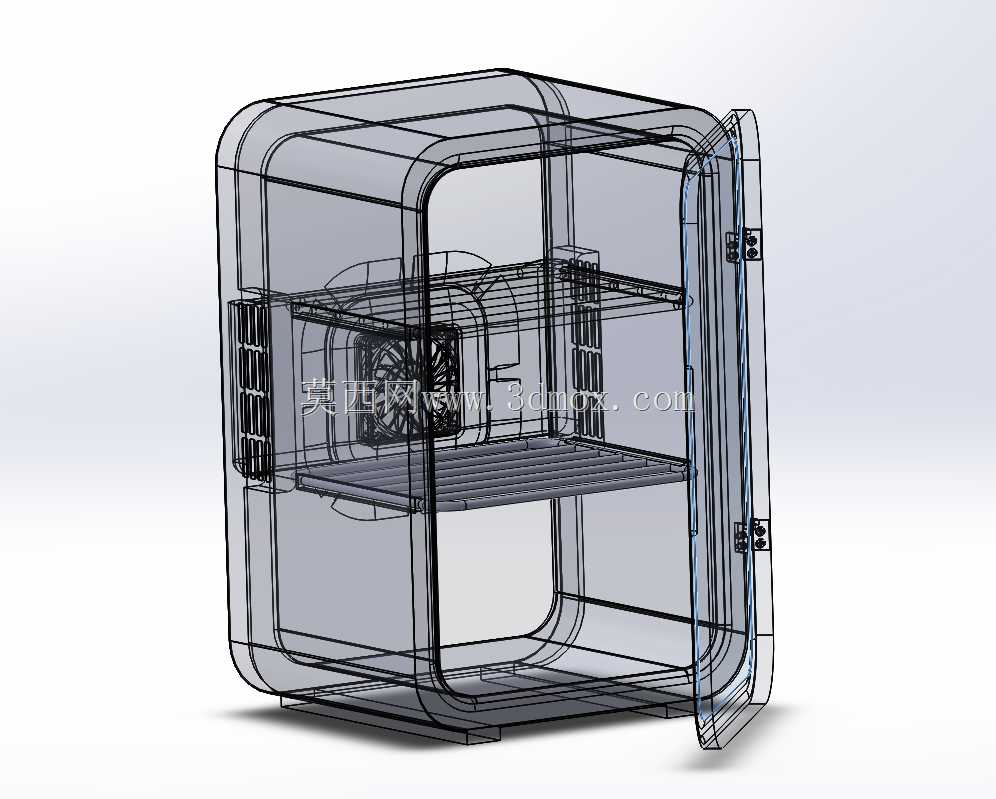

　　从功能特性上看，该结构取消了传统冰箱的压缩机仓、冷凝管路排布空间，内部储物腔体做了分层置物设计，可根据存放物品的高度调整层架位置，下层预留了较高的竖向空间，可放置较高的瓶装饮品，上层搁架可放置罐装饮品、小件冷藏物品，腔体内部的冷量传递直接通过半导体制冷片的冷端贴合均冷铝板实现，没有传统蒸发器的管路凸起，腔体内部的空间利用率比同体积压缩机制冷迷你冰箱高出15%左右。由于没有压缩机的启动冲击电流，设备的供电适配范围更宽，既可以适配常规民用交流供电，也能通过简单的整流调压模块适配车载直流供电场景，使用场景的灵活度大幅提升。

　　设计思路上，整个结构优先考虑紧凑性与装配便捷性，外壳采用薄壁注塑结构，内部保温层采用高密度聚氨酯发泡填充，在保证保温性能的前提下尽可能压缩保温层厚度，给内部储物腔体留出更多可用空间。半导体制冷组件采用模块化设计，冷端与腔体壁面的均冷板之间涂覆高导热硅脂，热端搭配轴流散热风扇与铝制散热鳍片，将制冷过程中产生的热量快速排出设备外，散热风道采用下进上出的直通风道设计，减少风阻的同时避免热空气回流影响散热效率。门体采用侧开式结构，门封采用软质磁吸密封条，保证关门后的腔体密封性，减少冷量泄漏，门体与箱体之间的铰链采用小型阻尼结构，开关门的手感平顺，不会出现关门回弹密封不严的问题。

　　从外形尺寸与安装边界来看，该设备的整体外轮廓控制在桌面小型家电的常规尺寸范围内，宽度与深度均不超过普通桌面打印机的占地尺寸，高度适配常规桌面层板的竖向间距，放置时不需要预留过大的周边散热空间，仅需要在设备背部的散热出风口位置预留5厘米以上的通风间隙即可保证散热效率，不需要像传统压缩机制冷设备那样预留两侧及背部的大面积散热空间，嵌入式安装时的边界要求更低。内部储物腔体的有效容积可以满足单人日常少量冷藏物品的存放需求，腔体内部的圆角设计避免了清洁死角，日常擦拭维护更加方便。

　　在结构细节处理上，设备内部没有传统制冷设备的冷媒管路焊点，不存在冷媒泄漏的风险，长期使用的可靠性更高，日常维护仅需要定期清理散热鳍片上的积灰即可，不需要像压缩机设备那样定期检查冷媒压力、管路密封性。由于没有运动部件，设备的运行寿命主要取决于半导体制冷片与散热风扇的寿命，正常使用场景下的无故障运行时长可以达到数万小时，远高于同体积压缩机迷你冰箱的平均无故障时长。供电模块内置过流、过温保护，当散热风道堵塞导致热端温度过高时，会自动降低制冷功率或者切断供电，避免半导体制冷片因为过热损坏，提升使用过程的安全性。
