带封闭座舱小型内河交通快艇结构设计

　　这款小型快艇的三维结构设计，主要面向内河、湖泊等封闭或半封闭水域的短途交通、巡逻作业场景，可搭载2-3名乘员完成近岸通勤、水域巡检、休闲出行类任务，整体结构围绕浅水区域通行的适配性做了针对性优化。从结构布局来看，艇体采用单体滑行艇型线设计，首部做了适度的外飘抬升处理，航行时可有效压制首部上浪，降低高速航行时的波浪冲击对艇体结构的载荷，同时减少溅水进入座舱区域；艇身中部设置全封闭座舱，座舱侧面开设两扇固定式观察窗，窗框与艇体上层建筑做一体化结构衔接，既保证了座舱的水密性，也能在阴雨、低温天气下为乘员提供遮蔽空间，座舱前部预留了操控台安装位，可后续加装舵机、仪表、操控手柄等航行控制组件。艇体尾部为开放式甲板区域，

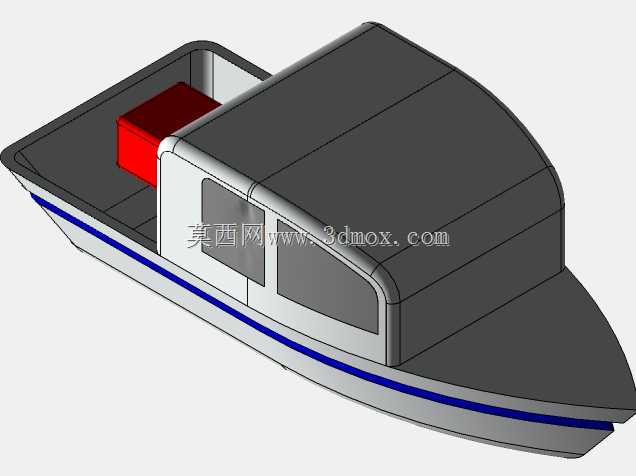

　　预留了动力单元的安装基座，图中红色块即为动力舱的占位结构，可适配小功率舷内机或电动动力总成，基座周边设计了凸起的围边结构，可避免航行时甲板上浪灌入动力舱，同时预留了管线穿接的工艺孔位，方便后续动力系统的油路、电路布设。艇身侧面设置了连续的防撞条安装槽，可镶嵌橡胶防撞条，降低靠岸时艇体与岸壁、码头的碰撞损伤；艇体底部为略带斜升角的V型底结构，斜升角从首部向尾部逐步收窄，既保证了浅水区的通过性，减少航行时的吃水深度，也能在低速航行时提供足够的稳性，降低横摇幅度，提升乘员乘坐的舒适度。从设计思路上，整个模型优先保证结构的可加工性，艇体外壳、上层建筑均采用等壁厚的曲面结构设计，壁厚参数适配玻璃钢滚塑或铝合金焊接的加工工艺，

　　不需要额外做复杂的变壁厚处理，降低生产制造的工艺难度；座舱内部的地板做了防滑纹理的预留设计，同时在地板下方设置了贯通的流水槽，可将不慎进入座舱的积水引导至尾部的排水孔排出，避免舱内积水。安装边界方面，整艇长度控制在6米级以内，宽度不超过2.2米，整体高度从艇底到座舱顶部不超过1.8米，可适配普通小型拖车的运载尺寸要求，不需要办理超宽超高的运输审批，方便陆域转运；艇体的重心经过初步配平设计，重心纵向位置位于艇长的中后段，横向位置与艇体中心线重合，可保证空载、搭载乘员及动力总成后的浮态稳定，不会出现首倾、侧倾的问题。细节结构上，座舱的门体采用侧开式结构设计，门体与门框的贴合面预留了密封胶条的安装槽，可保证关闭后的水密性能；

　　尾部开放式甲板的周边设计了简易栏杆的安装孔位，可后续加装不锈钢防护栏杆，提升人员在尾部甲板作业时的安全性；艇体首部预留了系缆桩的安装位置，尾部也设置了拖曳点，可满足靠岸系泊、短距离拖曳小型浮具的使用需求。整个结构没有冗余的复杂曲面，所有曲面过渡均做了圆角处理，既降低了三维建模时的曲面破面风险，也能减少实际加工时的应力集中点，提升艇体结构的疲劳强度；同时各组件之间的装配边界清晰，上层建筑与主艇体采用法兰边螺栓连接的结构形式，法兰边上预留了均匀分布的螺栓孔位，方便生产时的组装与后期的维护拆解。
