传感器配套安装用铰链连接座结构

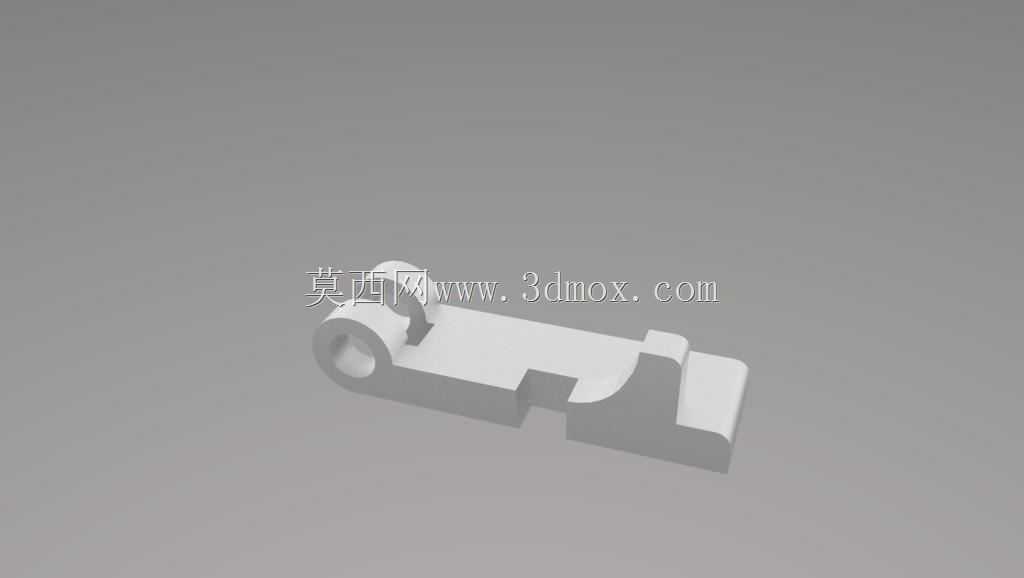

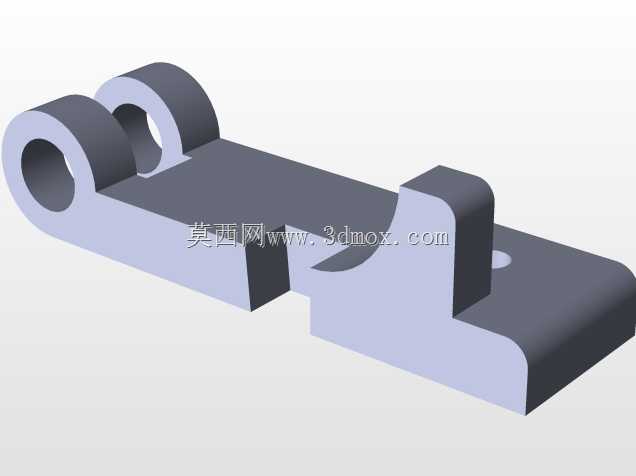

　　这款铰链座主要应用在工业传感检测设备的铰接安装场景中，常见于自动化产线的位置传感单元、检测工位的角度可调传感器支架、小型防护门与传感触发联动的铰接部位，用来实现传感器安装基座与设备主体之间的铰接转动配合，既可以为传感器提供稳定的安装支撑点位，也能通过铰接结构调整传感器的检测角度，适配不同的检测距离与被测件位置需求，在轻工包装设备、电子组装产线、小型物料分拣设备的传感安装模块中都能见到这类结构的应用。从功能特性来看，该构件属于小型铰接支撑类零件，一端的筒状铰接孔用来穿装铰接销轴，与设备固定端的支座形成转动副，可实现0到90度范围内的角度调整，调整到位后可通过销轴侧部的紧定螺钉锁止角度，避免检测过程中传感器出现位置偏移；

　　另一端的块状安装面预留了传感器安装的螺丝孔位，可直接适配常用的圆柱型、方块型接近开关、光电传感器的安装尺寸，不需要额外加装转接板，减少装配环节的零件数量。设计过程中优先考虑了铰接部位的耐磨性能，铰接孔的内壁预留了铜套镶嵌的余量，实际生产时可压入锡青铜铜套，降低销轴转动过程中的磨损量，延长构件的使用寿命，避免长期转动后出现孔位间隙过大导致的传感器检测位置偏差。零件的主体结构采用等强度设计，铰接端与安装端的连接部位做了圆弧过渡处理，没有尖锐的应力集中棱角，在承受传感器重量以及日常调整的扳动力时，不会出现连接部位断裂的问题，整体壁厚控制在3mm到5mm之间，既保证了足够的结构刚性，安装后不会出现受力形变，也尽可能控制了零件自身重量，

　　不会给铰接销轴带来额外的负载。外形尺寸方面，零件整体长度控制在45mm左右，铰接端的外径为12mm，内孔直径适配6mm标准铰接销轴，安装端的平面尺寸为20mm*15mm，两个安装螺丝孔的中心距为12mm，适配M3规格的安装螺丝，整体安装边界占用空间很小，不会和周边的管线、其他设备构件产生干涉，适合在设备内部安装空间紧凑的传感点位使用。安装时需要注意，铰接销轴的装配同轴度要控制在0.05mm以内，避免转动时出现卡滞问题，安装面与传感器贴合的平面粗糙度控制在Ra3.2即可，保证传感器安装后不会出现歪斜，检测方向与设计方向一致。这类小型铰链座虽然属于设备中的小型辅件，但在传感检测单元的可靠性保障中起到很关键的作用，角度调整的顺畅度、

　　锁止后的位置稳定性，都会直接影响传感器的检测精度，如果铰接部位间隙过大，设备运行过程中的振动会导致传感器角度偏移，进而出现检测漏检、误触发的问题，因此设计时对铰接孔的尺寸公差、安装面的平面度都做了对应的公差要求，铰接孔的尺寸公差取H7，与铜套采用过盈配合，铜套内孔与销轴采用间隙配合，保证转动顺畅无窜动。零件的材质可选常用的ABS工程塑料或者6061铝合金，塑料材质适合在无腐蚀、低负载的普通产线环境使用，成本更低重量更轻，铝合金材质适合在有一定温度要求、负载稍大的工况下使用，散热性能和结构强度更优，两种材质都可以通过常见的机加工或者注塑工艺实现批量生产，加工难度低，不需要复杂的工装夹具即可完成生产。
