倾转旋翼垂直起降飞行器结构设计

　　做这类垂直起降飞行器的结构设计，首先要跳出固定翼和常规直升机的设计思维局限，毕竟这类装备的核心优势就是兼顾两种飞行模式的特性，不需要长距离跑道就能完成起降，同时巡航阶段又能获得比常规直升机更高的飞行效率与航程。从实际应用场景来看，这类构型的飞行器既可以承担复杂地形下的短途运输任务，在没有完备起降场地的山区、岛礁区域完成人员与物资投送，也能适配应急救援场景，在灾害导致地面交通中断、起降场地被破坏的区域快速抵达现场，还能在低空巡检、农林作业等民用领域发挥作用，相比多旋翼无人机拥有更长的滞空时间和更大的载荷余量。

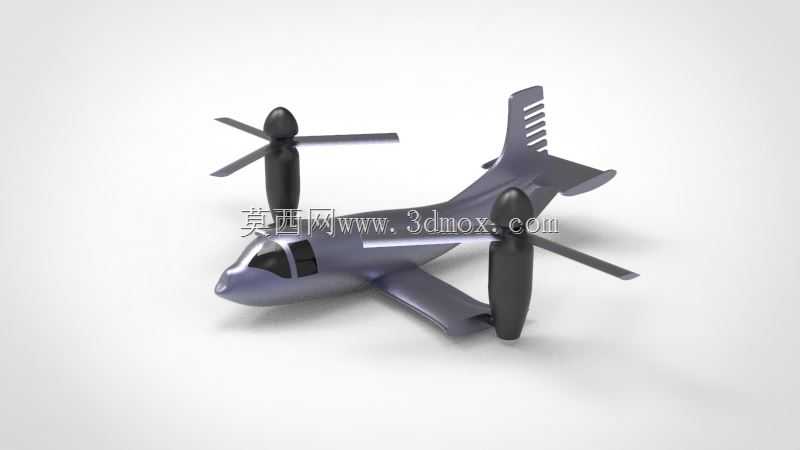

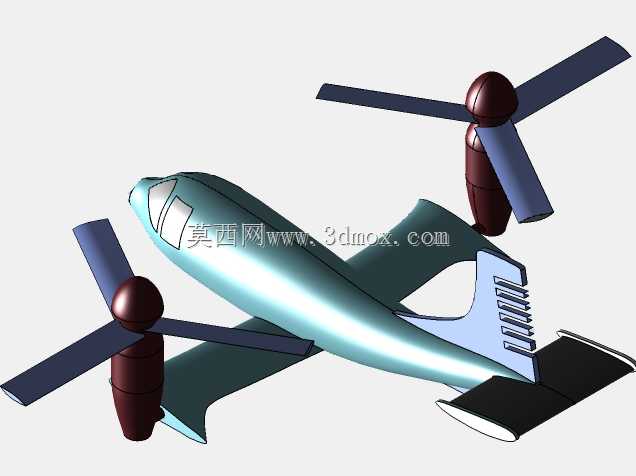

　　从功能特性上看，这套结构的核心在于两侧翼端的旋翼倾转机构，起降阶段旋翼轴保持垂直地面的状态，提供垂直方向的升力，不需要滑跑就能完成升空与降落动作；当爬升到预定巡航高度后，旋翼轴可以逐步倾转到与机身轴线平行的状态，此时旋翼就相当于螺旋桨，提供前飞的拉力，整体依靠固定翼产生的升力维持飞行，这种模式下飞行阻力远低于常规直升机的旋翼前飞状态，燃油或者电能的消耗效率会有明显提升，航程也能得到大幅拓展。设计过程中首先要平衡的就是两种飞行模式下的受力差异，垂直起降阶段整机的载荷全部由两侧翼端的旋翼拉力承担，机翼根部会承受非常大的弯矩，同时旋翼下洗气流会直接冲刷机翼上表面，这部分的气动干扰必须在结构设计阶段就考虑进去，要给机翼结构预留足够的强度余量，同时优化机翼翼型在旋翼下洗流场中的受力状态，避免出现不必要的气流扰动影响起降阶段的姿态稳定性。

　　外形尺寸的设定上，要先明确整机的使用边界，如果是用于轻型作业的版本，机身长度控制在适配小型转运设备的范围内，翼展要考虑旋翼倾转过程中的运动包络，避免旋翼转动和倾转时与机身、尾翼结构发生干涉，尾翼的布局要兼顾低速垂直起降阶段和高速巡航阶段的操纵效率，垂尾上的导流开槽设计，就是为了在低速状态下利用旋翼的滑流增强航向操纵的灵敏度，不需要额外增加复杂的操纵舵面就能获得足够的航向稳定力矩。机身的截面设计要兼顾内部装载空间和气动减阻需求，前部的座舱区域要保证足够的视野，同时风挡的曲面要和机身顺滑过渡，减少巡航阶段的压差阻力；机身中部的承力框架要和机翼主梁直接连接，把旋翼传递过来的载荷均匀分散到整个机身结构上，避免出现应力集中的问题。

　　设计过程中还要考虑维护性的需求，两侧的旋翼倾转机构要设计成可快速拆卸的模块，日常检查维护的时候不需要拆解整个机翼结构就能完成倾转转轴、驱动机构的检修；起落架的布局要适配垂直起降的着陆冲击，采用三点式布局保证着陆时的稳定性，同时起落架的收纳空间要和机身下部的结构整合，巡航阶段收起后不会破坏机身的气动外形。旋翼桨叶的设计要兼顾悬停和巡航两种状态的气动效率，翼型的选择不能只追求单一状态的最优，要在悬停时的拉力系数和巡航时的推进效率之间找到平衡点，桨叶的扭转角分布要经过多轮气动仿真验证，避免在倾转过渡阶段出现拉力突变导致姿态失控。另外整机的重心控制非常关键，要把燃油、任务载荷这些重量较大的部件布置在整机重心附近的位置，避免在旋翼倾转过程中出现重心偏移过大，导致操纵系统需要输出过大的配平力矩，既增加能耗也会带来飞行安全隐患。过渡飞行阶段的控制逻辑虽然属于飞控范畴，但结构设计时要给操纵舵面预留足够的偏转角度余量，保证在倾转过程中机翼舵面、尾翼舵面能配合旋翼的拉力变化完成姿态调整，不会出现舵面满偏仍无法配平的情况。
