便携手持离心式吹风设备结构设计

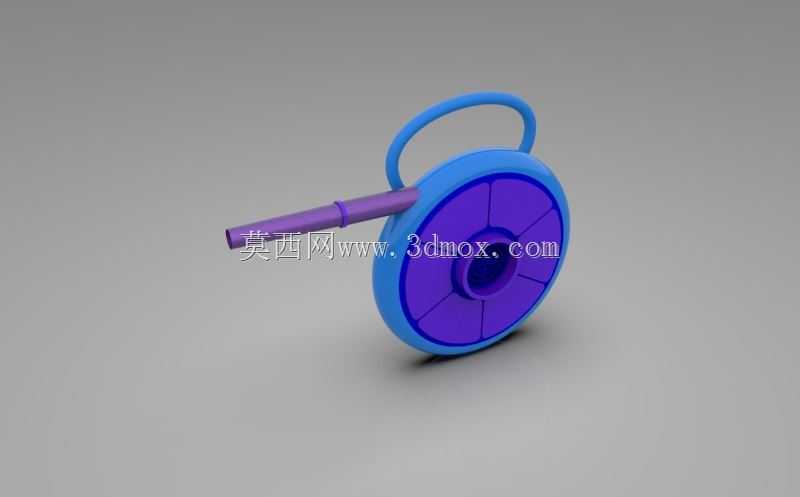

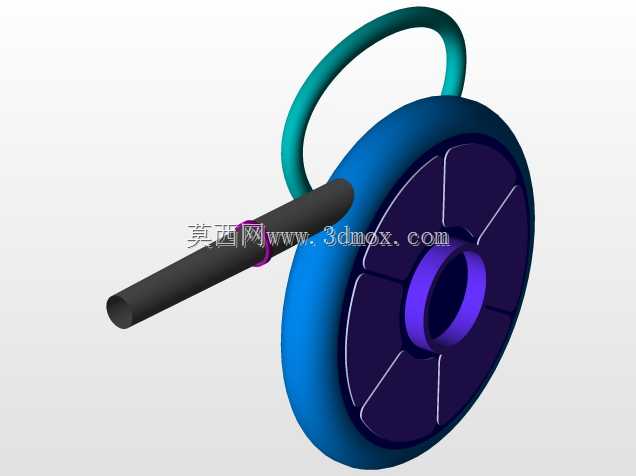

　　这款手持吹风设备的结构设计，核心围绕小空间作业场景的使用需求展开，区别于普通家用吹风机的大体积直筒结构，采用离心式风轮布局来压缩整机径向尺寸，适配工位除尘、小型工件吹屑、局部烘干这类需要近距离精准送风的作业场景。从结构布局来看，动力与风轮集成在圆盘形主机舱内，舱体边缘做了圆弧过渡处理，没有尖锐棱角，避免作业时剐蹭工件或者操作人员，顶部设置的一体化环形提手，既可以在移动设备时作为拎取结构，也能在长时间手持作业时作为辅助承力点，降低手腕的承重负荷，提手的弧度贴合成年人手掌自然弯曲的形态，握持时不会出现硌手的问题。

　　风嘴采用直插式可拆卸结构，与主机舱的出风口采用过盈配合定位，不需要额外的紧固件就能实现稳固连接，更换不同口径的风嘴时可以直接插拔，适配不同的送风需求：窄口风嘴可以输出高速集中气流，用于吹除工件缝隙内的金属切屑、粉尘，宽口风嘴可以输出均匀的低速气流，用于表面涂层的快速风干。风嘴的长度经过反复校核，伸出主机舱的距离刚好让气流在到达作业面时不会出现过度发散，同时也不会因为长度过长导致手持时前端过重，整机的重心落在主机舱的几何中心位置，单手握持时不会出现前端下坠或者后端翘曲的问题，长时间操作的疲劳度更低。

　　主机舱内部的离心风轮采用前倾式叶片设计，叶片数量与弧度经过气流仿真优化，在相同转速下可以输出比直叶片风轮更高的风压，同时叶片与风轮外壳之间的间隙控制在0.3mm以内，减少气流回流损失，提升送风效率。风轮外壳采用分体式卡扣结构，不需要专用工具就能拆开清理内部积存的粉尘，适配工业作业场景下多粉尘的使用环境，避免粉尘堆积在叶片上导致风轮动平衡失效，产生异常振动和噪音。主机舱的外壳壁厚均匀，所有加强筋都设置在壳体内部，外表面保持光滑平整，不容易积存灰尘，擦拭清理也更方便。

　　从安装边界来看，整机最大外径控制在120mm以内，不含风嘴的轴向长度为80mm，搭配风嘴后的总长度为180mm，在狭窄的设备间隙内作业时也能灵活转动，不会被周边的零部件卡住。设备的进风口设置在主机舱的侧面，采用格栅式防护结构，格栅的间隙宽度小于5mm，既可以保证进风通畅，也能防止作业时手指或者较大的杂物被吸入风轮内部，造成设备损坏或者安全隐患。进风口的格栅与外壳一体化成型，没有拼接缝隙，长期使用也不会出现格栅脱落的问题。

　　在结构细节处理上，风嘴与主机舱的连接位置做了定位止口，安装时可以直接卡到位，不需要反复调整角度，保证风嘴的出风方向与手持方向保持一致，作业时的指向性更好。主机舱的底部做了平面支撑结构，临时放置时可以平稳立在工作台面上，不会随意滚动，避免设备从工作台跌落损坏。所有壳体的拼接位置都做了错位止口设计，拼接缝隙均匀，既可以减少气流从缝隙处泄漏，也能提升整机的外观质感，同时拼接缝隙内不容易积存灰尘，日常维护更简单。

　　这款吹风设备的结构设计没有多余的装饰性结构，所有的外形特征都服务于功能需求，环形提手除了拎取和辅助握持的作用外，还可以在设备收纳时作为挂点，挂在工位旁的挂钩上，不占用工作台的操作空间。风轮的转轴位置做了密封结构，防止粉尘进入轴承部位，延长轴承的使用寿命，降低设备的维护频率。整机的重量控制在300g以内，单手握持操作时不会有明显的负重感，适合长时间连续作业使用，在电子组装工位吹除PCB板表面的浮尘、机加工工位吹除工件表面的切削液残留、涂装工位吹除工件表面的浮灰这类场景下，都能很好地适配使用需求。
