黄铜挂锁带配套钥匙结构设计

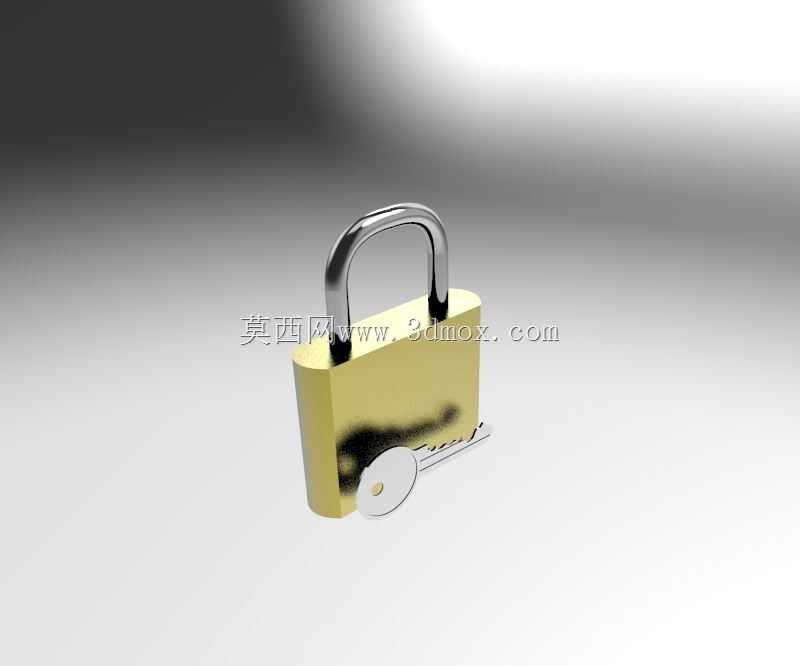

　　日常场景里随处可见这类挂锁的使用踪迹，从户外配电箱的箱门闭锁、厂区仓储笼的搭扣固定，到私人储物柜、旅行行李箱的临时锁止，甚至户外施工区域的临时围挡锁闭，都能看到这类铜质挂锁的应用。不同于电子锁依赖供电与电路模块的特性，这类纯机械结构的挂锁完全依靠机械配合实现锁止与解锁，在无供电、高湿度、多粉尘的复杂工况下依然能保持稳定的工作状态，不会因为电路故障、电量耗尽出现无法解锁的问题，这也是其在工业仓储、户外设施场景中被长期广泛使用的核心原因。这款挂锁的锁体采用黄铜材质加工，黄铜本身具备优异的自润滑特性与抗腐蚀能力，长期暴露在户外雨淋、温差变化的环境中，不容易出现锈死卡滞的问题，锁梁采用淬硬不锈钢材质弯折成型，表面做抛光处理，既具备足够的抗剪切强度，也能避免长期使用后出现锈蚀影响插拔顺畅度。从结构设计逻辑来看，这款挂锁的整体布局遵循传统弹子挂锁的成熟架构，锁体内部设置多组弹子孔位，配套的钥匙插入锁芯后，齿形结构会将不同长度的弹子顶推到锁芯与锁体的分界位置，解除锁芯的转动限位，转动钥匙时即可带动锁芯内部的卡块回缩，释放U型锁梁的限位卡槽，实现解锁动作。锁梁的一端设置有限位凸台，避免解锁时锁梁完全从锁体中脱出丢失，另一端设置环形卡槽，锁止状态下卡块在弹簧推力作用下卡入该卡槽，将锁梁与锁体牢牢固定，即便受到外力拉扯、撬动，卡块与卡槽的垂直配合面也能提供足够的锁止强度，不会轻易松脱。在建模过程中需要重点关注几个配合边界的尺寸控制：

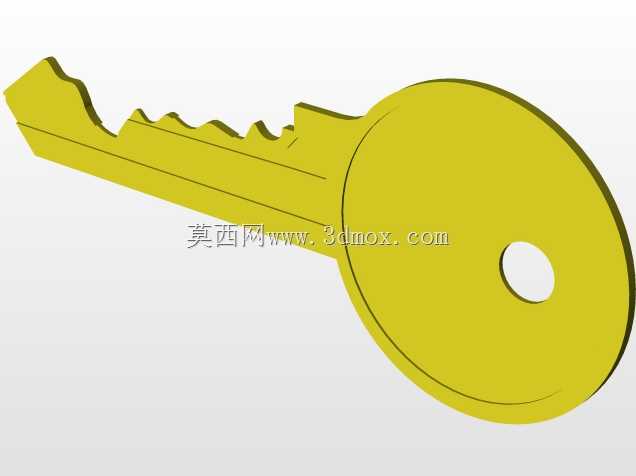

　　首先是锁梁与锁体安装孔的配合间隙，单边间隙控制在0.1mm到0.15mm之间，间隙过小会导致锁梁插拔卡滞，尤其是在低温环境下金属件出现冷缩时容易出现动作不畅，间隙过大则会留下撬动的安全隐患，降低防盗性能。其次是锁芯与锁体安装腔的同轴度要求，同轴度公差需要控制在0.05mm以内，否则钥匙插入后转动锁芯会出现偏磨，长期使用后会出现旷量，影响锁具的使用寿命。弹子孔的位置度公差同样需要严格控制，每个弹子孔的轴线需要与锁芯轴线垂直相交，位置偏差超过0.03mm就会出现钥匙插拔卡顿、甚至无法转动的问题。配套的钥匙采用平板齿形结构，钥匙片采用不锈钢冲压成型，齿形的高度差与锁芯内部弹子的长度差一一对应，建模时需要保证每个齿位的过渡圆角足够圆滑，

　　避免出现尖锐棱角导致插拔钥匙时刮蹭锁芯内壁，钥匙头部设置导向斜面，方便用户在视线不佳的场景下快速对准锁芯孔插入。锁体的外形做了圆角过渡处理，没有尖锐的棱角，既避免使用过程中划伤操作人员，也能减少外力撞击时的应力集中，降低锁体受撞击开裂的风险。锁体底部设置有排水小孔，当户外使用时雨水进入锁体内部，可以通过该小孔自然排出，避免内部积水导致弹子、弹簧锈蚀卡滞，这个细节结构虽然不起眼，但直接决定了挂锁在户外环境下的使用寿命。从安装适配性来看，这款挂锁的锁梁内空宽度、高度尺寸覆盖了绝大多数常规搭扣、锁鼻的安装尺寸，不需要对现有设施的配套锁止结构做额外改造，就可以直接替换同规格的老旧挂锁，适配性极强。在建模过程中，

　　所有的运动部件都需要做干涉检查，模拟锁梁弹出、钥匙转动、卡块伸缩的全行程动作，确认各个零件在运动过程中不会出现干涉卡滞，尤其是锁梁下压锁止的过程中，需要保证卡块在弹簧作用下能顺利卡入锁梁的卡槽，不需要额外施加过大的按压力量就能完成锁止动作，提升日常使用的顺畅度。锁体表面做了抛光处理，呈现黄铜本身的金属质感，既提升了外观质感，也能在表面形成一层致密的氧化层，进一步提升抗腐蚀能力，锁梁表面的抛光处理也能减少灰尘、水渍的附着，降低锈蚀概率。这类挂锁的结构经过上百年的实际应用验证，整体可靠性已经经过了充分的市场检验，建模过程中不需要对核心的锁止结构做随意改动，只需要在细节的配合公差、工艺圆角、排水结构这些细节上做优化，就能保证最终的模型既符合实际生产加工的工艺要求，也能完全复现实物的动作逻辑与使用性能。
