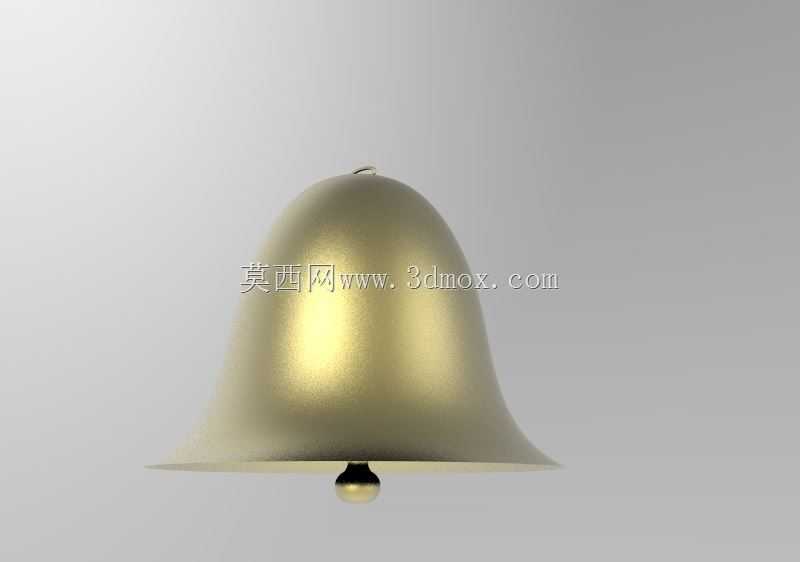

金属质感敲击式钟形结构件三维设计

　　这类钟形金属构件在工业场景中常作为警示触发部件使用，常见于厂区行车运行警示、设备故障声光提示、小型起重装置的到位提醒环节，部分场景下也会作为机械式触发的反馈部件，通过敲击产生的清晰声响传递工位状态信号，相比电子蜂鸣器，纯机械结构的钟形件在高粉尘、强电磁干扰的车间环境里可靠性更高，不会因为线路干扰、电压波动出现信号失效的问题。从结构设计逻辑来看，整体采用上窄下宽的弧形钟体轮廓，这种曲面形态并非单纯为了外观效果，而是经过声学特性优化的构型，钟壁厚度从顶部悬挂端到底部开口端呈渐变过渡，顶部壁厚更大以保证悬挂连接的结构强度，底部开口端壁厚稍薄，能够在受到敲击时产生更均匀的振动，让声响的传播距离更远，余响时长适配工业现场的信号识别需求，

　　不会因为声响过短导致操作人员错过提示信号。钟体顶部设计有一体化的悬挂吊耳结构，吊耳处做了圆角过渡处理，避免应力集中导致长期悬挂后出现开裂，吊耳的内孔尺寸适配常规的M6-M8规格悬挂螺栓，安装时可以直接通过螺栓固定在设备支架或者警示工位的安装板上，不需要额外设计转接件，安装边界预留了足够的扳手操作空间，现场装配时不需要特殊工装就能完成固定。钟体内部下方设置有金属敲击撞锤，撞锤通过短连杆与钟体顶部的连接座相连，撞锤的重心位置经过校准，自然状态下处于钟体内腔的中心位置，当设备运行到指定工位或者触发警示信号时，联动机构会带动撞锤偏移后释放，撞锤在重力或者弹簧复位力的作用下撞击钟体内壁，产生稳定的敲击声响，撞锤头部采用圆弧球面设计，

　　和钟体内壁的接触为点接触形式，既可以保证敲击力的集中传递，也能避免长期敲击后钟壁出现局部凹陷变形，延长构件的整体使用寿命。建模过程中，钟体的曲面构建采用放样加曲面加厚的方式完成，先绘制顶部吊耳的截面轮廓和底部开口的环形轮廓，通过引导线控制钟壁的弧形曲率，完成曲面缝合后按照渐变壁厚的要求做加厚处理，保证不同位置的壁厚符合声学和结构强度的双重要求；撞锤和连杆部分采用回转体建模方式，重点校准撞锤的安装位置和摆动行程，确保撞锤摆动到最大行程时能够准确敲击到钟壁的最佳发声位置，不会出现卡滞或者敲击力度不足的问题。表面处理方面，模型还原了金属抛光后的质感，实际生产中这类钟形件多采用黄铜或者不锈钢材质冲压、旋压成型，外表面做抛光或者镀镍处理，

　　既可以提升金属构件的防锈能力，也能让外观更具辨识度，在车间环境里更容易被操作人员观察到。从安装适配性来看，整个构件的外轮廓最大直径控制在120mm以内，整体高度不超过150mm，占用的安装空间很小，可以适配各类小型设备的警示位安装需求，不需要对原有设备的结构做大幅改动，直接替换原有老旧的警示发声件即可完成升级。在结构强度校核环节，重点对顶部吊耳的悬挂承重能力做了验证，按照5倍自重的载荷做静力学仿真，吊耳处的最大应力远低于材料的屈服强度，即使在设备运行产生振动的工况下，也不会出现悬挂断裂的问题；钟壁部分的刚度经过优化，在受到常规力度的敲击时，钟壁的变形量处于弹性变形范围内，长期敲击不会产生塑性变形，保证发声效果的一致性。
