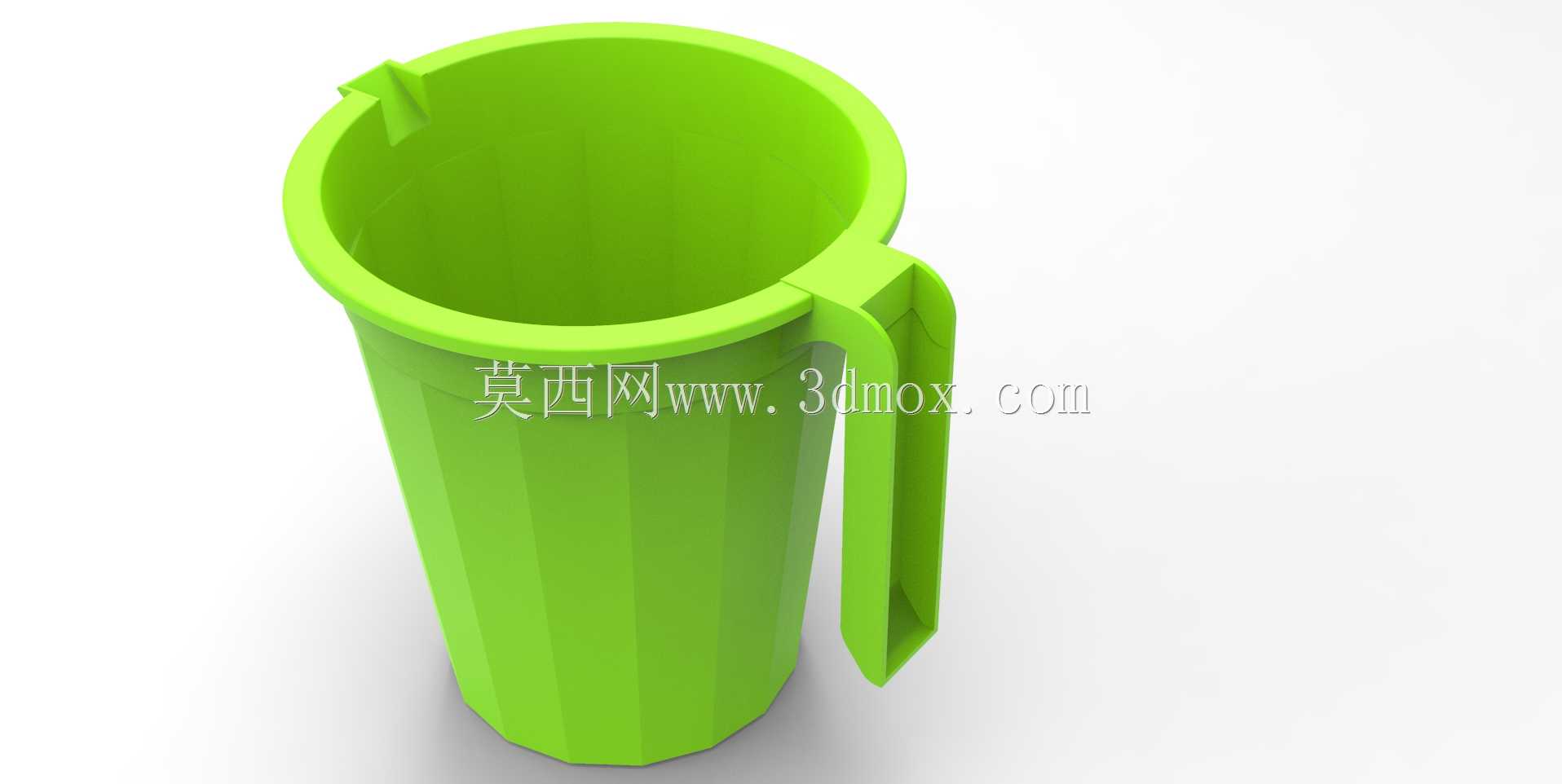

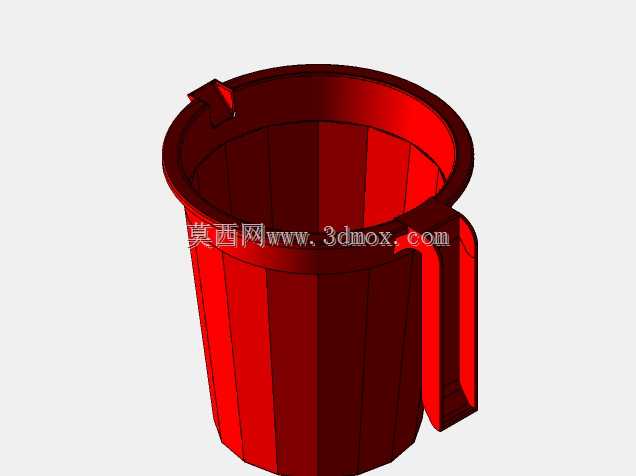

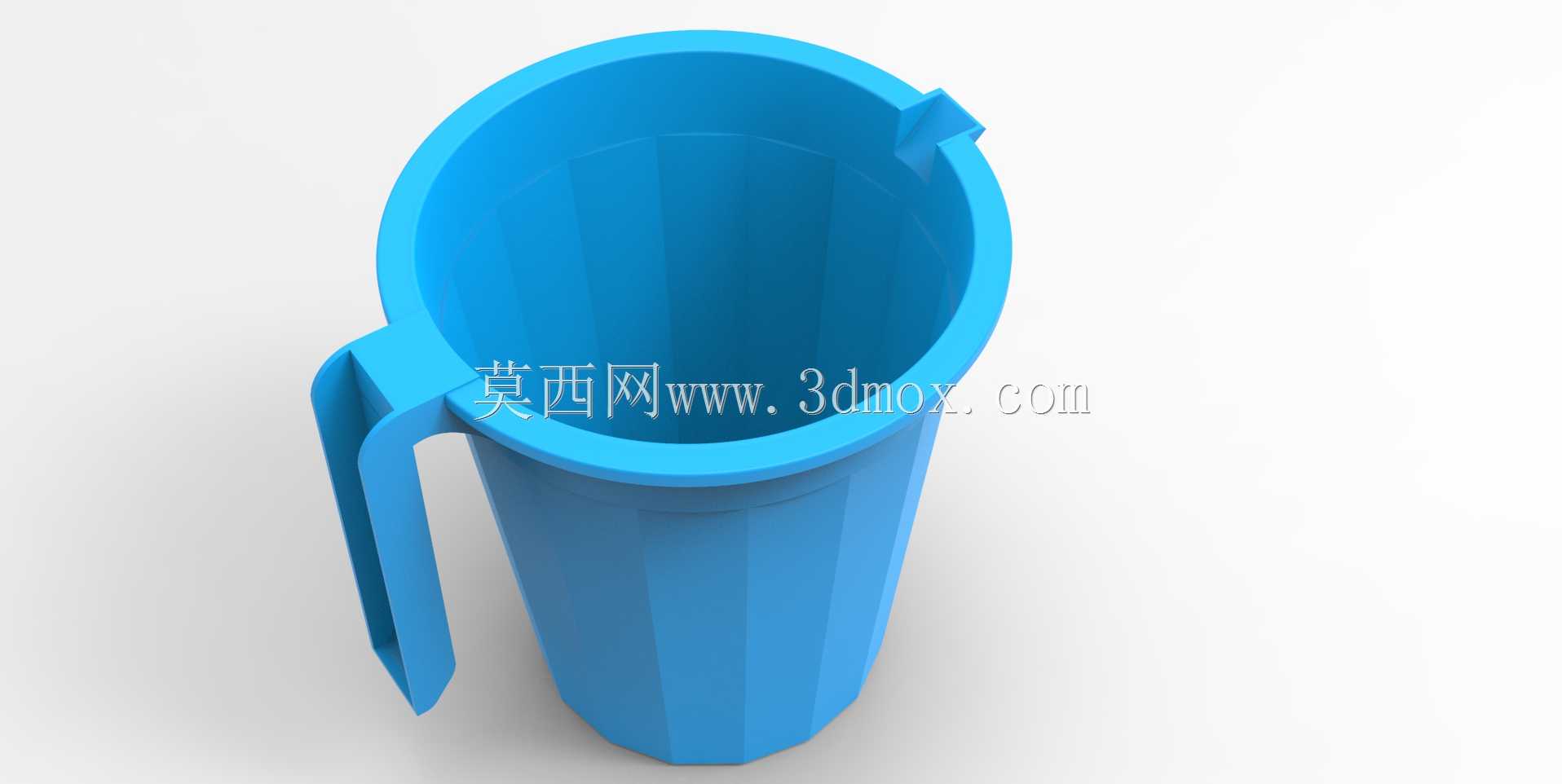

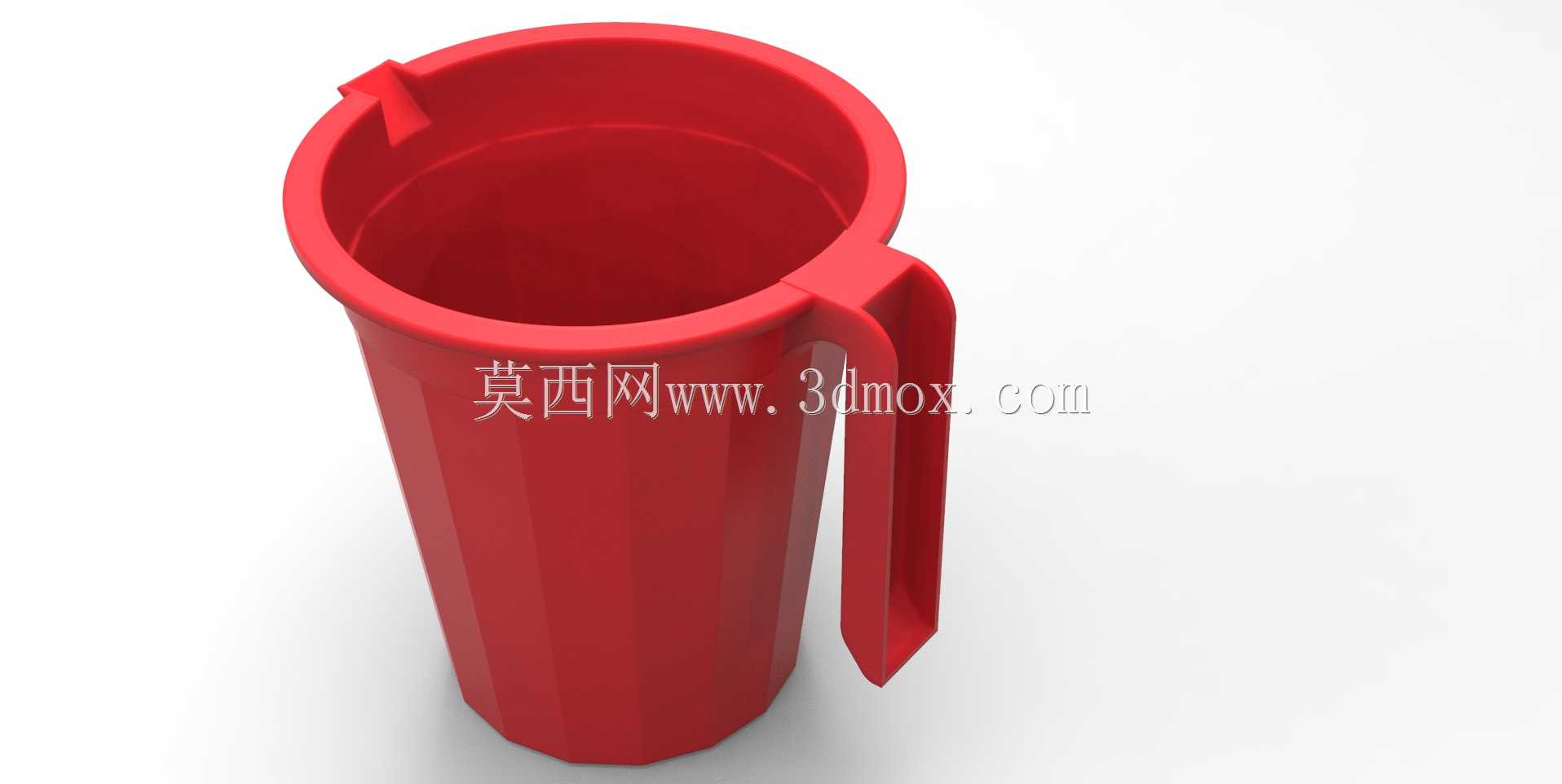

带导流嘴一体式手持塑料水杯结构设计

　　日常场景里这类带柄塑料水杯的使用频次极高，不管是生产车间工位旁的饮水配套、户外作业的便携盛具，还是家用场景的凉水分装、餐饮门店的客用饮水器具，都能见到这类结构的身影。做这个结构设计的时候，最先要考虑的是手持施力的合理性，杯身做了多面棱边的造型，不是单纯为了外观好看，棱边结构能增加杯身和手掌的接触摩擦力，哪怕杯壁外侧沾了水渍，握持的时候也不容易打滑脱手，相比光滑圆柱杯身，防滑表现提升很明显。杯柄的连接位置做了局部加厚处理，和杯身衔接的位置做了圆弧过渡，没有尖锐的棱角，一方面是注塑生产的时候能减少应力集中，避免脱模后出现衔接处开裂的问题，另一方面日常使用的时候，哪怕杯子装满常温饮用水，重量达到满载状态，

　　拎持杯柄的时候也不会因为应力集中出现柄部断裂的情况。杯口位置的导流嘴是和杯口一体成型的结构，没有做额外的拼接件，倒水的时候水流会顺着导流嘴的弧度流出，不会出现顺着杯壁外侧淌水的问题，这个细节在日常使用里很关键，很多普通直口杯倒水的时候容易出现水流侧漏，弄湿桌面或者作业台面，导流嘴的弧度经过反复调整，出水断流很干脆，收水的时候不会有残液顺着嘴部往下滴。杯身的容量设定是按照日常单次饮水的常规需求来做的，整体高度适配常规汽车杯架的安装尺寸，放在车内使用的时候不会因为高度过高出现倾斜洒漏的问题，杯底做了一圈加厚的平底结构，放置在光滑台面的时候，接触面积足够，稳定性很好，哪怕台面有轻微的倾斜，也不容易翻倒。做三维建模的时候，

　　杯壁的厚度是按照食品级PP塑料的注塑工艺要求设定的，整体壁厚均匀，没有出现局部过厚或者过薄的位置，避免注塑生产的时候出现缩痕、缺胶的问题，杯口位置做了卷边处理，接触嘴唇的时候不会有锋利的边缘感，饮用的时候触感更舒适。杯柄的内圈尺寸是按照成年人手掌的平均宽度设计的，四指可以轻松穿入柄圈，握持的时候施力角度自然，长时间持握也不会出现硌手的情况。棱边的数量和角度也经过调整，既保证了防滑的效果，也不会因为棱边过于突出导致清洗的时候出现死角，杯身内壁是光滑的圆弧过渡，没有多余的凸起结构，清洗的时候很容易就能把内壁的残留污渍冲干净，不会出现藏污纳垢的问题。这类塑料杯的使用场景覆盖很广，除了日常饮水，也可以用来分装少量的散装零配件、

　　作业时用来盛装小剂量的清洗溶剂，结构强度足够应对日常的轻量使用需求，正常跌落的情况下，因为塑料本身的韧性加上结构的圆弧过渡，也不容易出现碎裂的情况。设计的时候没有做多余的装饰结构，所有的造型特征都是围绕使用功能来设定的，没有为了外观牺牲实用性，比如杯身的棱边除了防滑，还能提升杯身的径向结构强度，装满水的时候拎持杯身，杯壁不会出现明显的形变，相比同壁厚的光滑圆柱杯，结构刚性提升不少，不需要额外增加壁厚就能达到足够的强度，也能节省生产时候的原料用量，降低单件的生产成本。杯口的直径设定也兼顾了日常使用的需求，普通的家用清洁刷可以轻松伸到杯底进行清洗，不需要配备专用的清洁工具，日常维护很方便。
