十字轴式刚性万向节传动结构

　　在各类需要变角度传递旋转扭矩的机械传动场景中，十字轴式万向节是应用极为广泛的基础传动部件，从工业输送线的转角动力传输、机床进给机构的非同轴动力衔接，到小型设备的偏置轴系联动，都能见到这类结构的身影。它的核心作用是在两根轴线存在夹角、甚至工作过程中夹角会发生动态变化的轴系之间，稳定传递旋转运动与扭矩，弥补轴系安装时的同轴度误差，或是适配设备运行中轴系相对位置变动的传动需求。

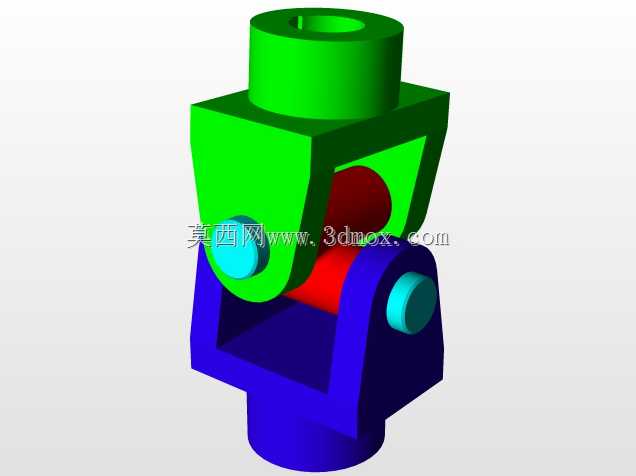

　　从结构设计逻辑来看，这款万向节采用了经典的双铰链十字轴布局，上下两个叉形接头分别对应主动轴与从动轴的连接端，中间通过十字形的轴销实现两个叉体的铰接，两个铰接轴线呈90度垂直布置，这一结构让两个连接端可以在一定角度范围内自由偏摆，不会因为轴系存在倾角就出现卡滞、传动中断的问题。设计时首先要明确的是这类普通十字轴万向节的不等速传动特性——也就是当主动轴匀速转动时，从动轴的转速会呈现周期性的波动，轴间夹角越大，转速波动的幅度就越明显，所以在实际选型应用中，如果对传动匀速性有要求，通常会成对使用这类万向节，通过合理布置安装相位，抵消单节万向节带来的转速波动，而单节结构更适合对转速均匀性要求不高、轴间倾角不大的传动场景。

　　从结构细节来看，上下叉体的端部都设计有圆柱形的轴连接座，座内开有同轴的安装孔，用于和待连接的轴端进行配合固定，安装孔的尺寸直接决定了可适配的轴径范围，设计时需要根据传递扭矩的大小核算孔与轴的配合公差，通常采用过渡配合加键连接的方式，避免大扭矩传递时出现轴与接头的相对打滑。叉体的铰接孔与十字轴的轴颈之间需要预留合理的配合间隙，既要保证铰接转动的灵活性，避免偏摆时出现卡涩，也要控制间隙量不能过大，否则会导致传动回程误差增大，影响传动精度，在重载应用场景下，铰接位置通常还会设计轴承衬套或者滚针轴承结构，降低铰接面的磨损，延长部件的使用寿命。

　　安装边界方面，这类万向节的整体外轮廓尺寸由最大允许轴间夹角和额定传递扭矩决定，叉体的开口宽度需要满足最大偏摆角度下两个叉体不会发生运动干涉，当轴间倾角达到设计最大值时，两个叉体的端面之间要留有足够的安全间隙，避免转动过程中出现碰撞摩擦。十字轴的轴颈直径需要根据额定扭矩做强度校核，保证在冲击载荷下不会出现剪切断裂，叉体的根部要做合理的圆角过渡，降低应力集中带来的断裂风险，毕竟在传动启停、负载突变的工况下，叉体根部是应力最高的位置。

　　在实际设备装配中，这类万向节的安装不需要严格保证两根轴的绝对同轴，大幅降低了轴系安装的精度要求，给整体设备的结构布局留出了更多调整空间，比如在一些空间受限的设备内部，动力输出端和负载端无法布置在同一直线上，就可以通过这类万向节实现动力的转角传递。日常维护中，只需要定期在十字轴铰接位置补充润滑脂，降低铰接面的磨损，就能保证长期稳定运行，相比其他柔性联轴器，它的结构更简单，能传递的扭矩更大，抗冲击负载的能力更强，适合中低速、大扭矩的变角度传动场景。需要注意的是，单节万向节的轴间夹角不能超过设计允许的最大值，通常普通结构的单节万向节适用轴间倾角在15度到25度之间，过大的倾角会加剧铰接部件的磨损，同时让转速波动带来的振动、冲击问题更加明显，反而会缩短整个传动链的使用寿命。
