复古轮式仿古礼炮摆件结构设计

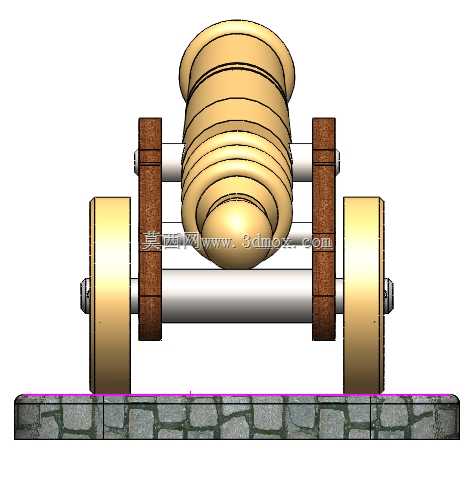

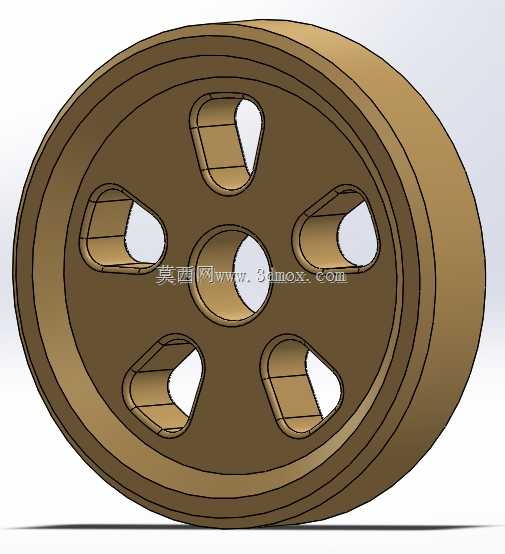

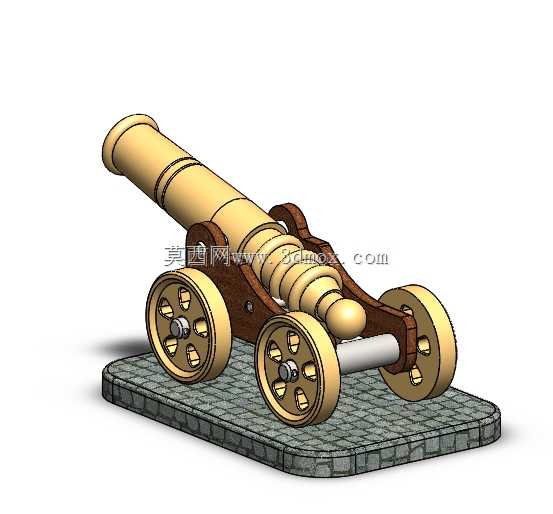

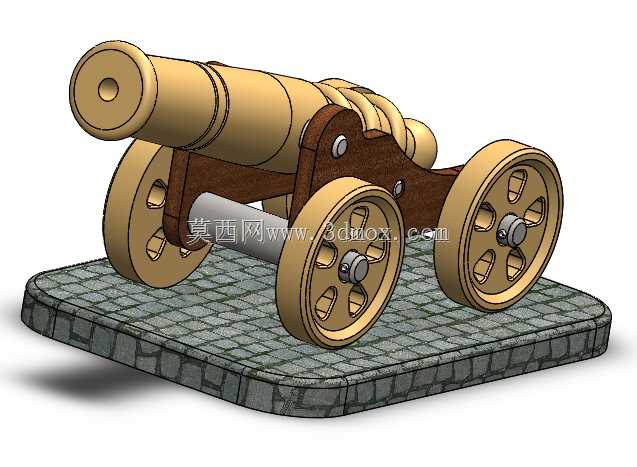

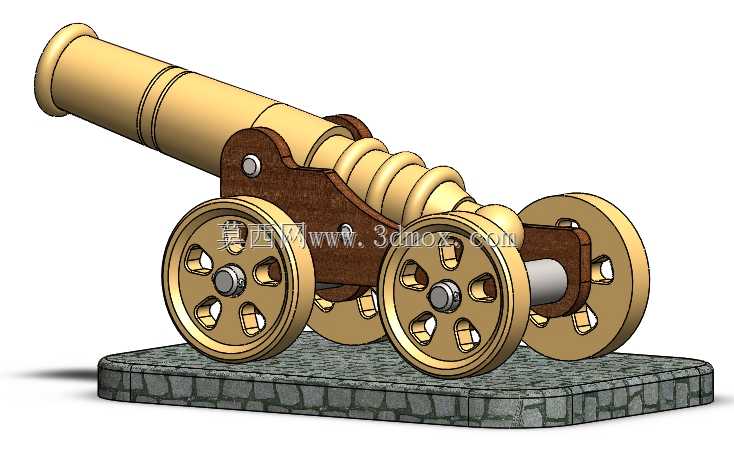

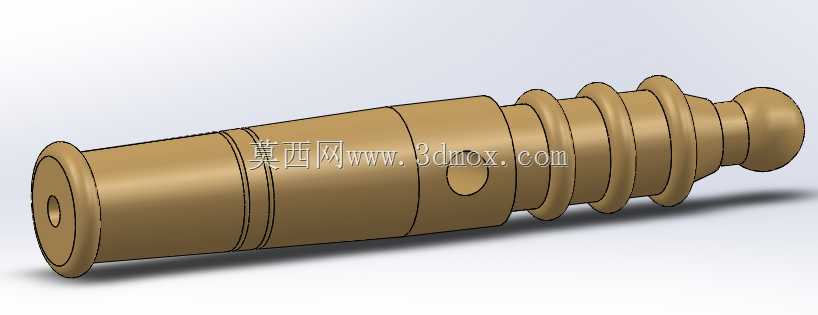

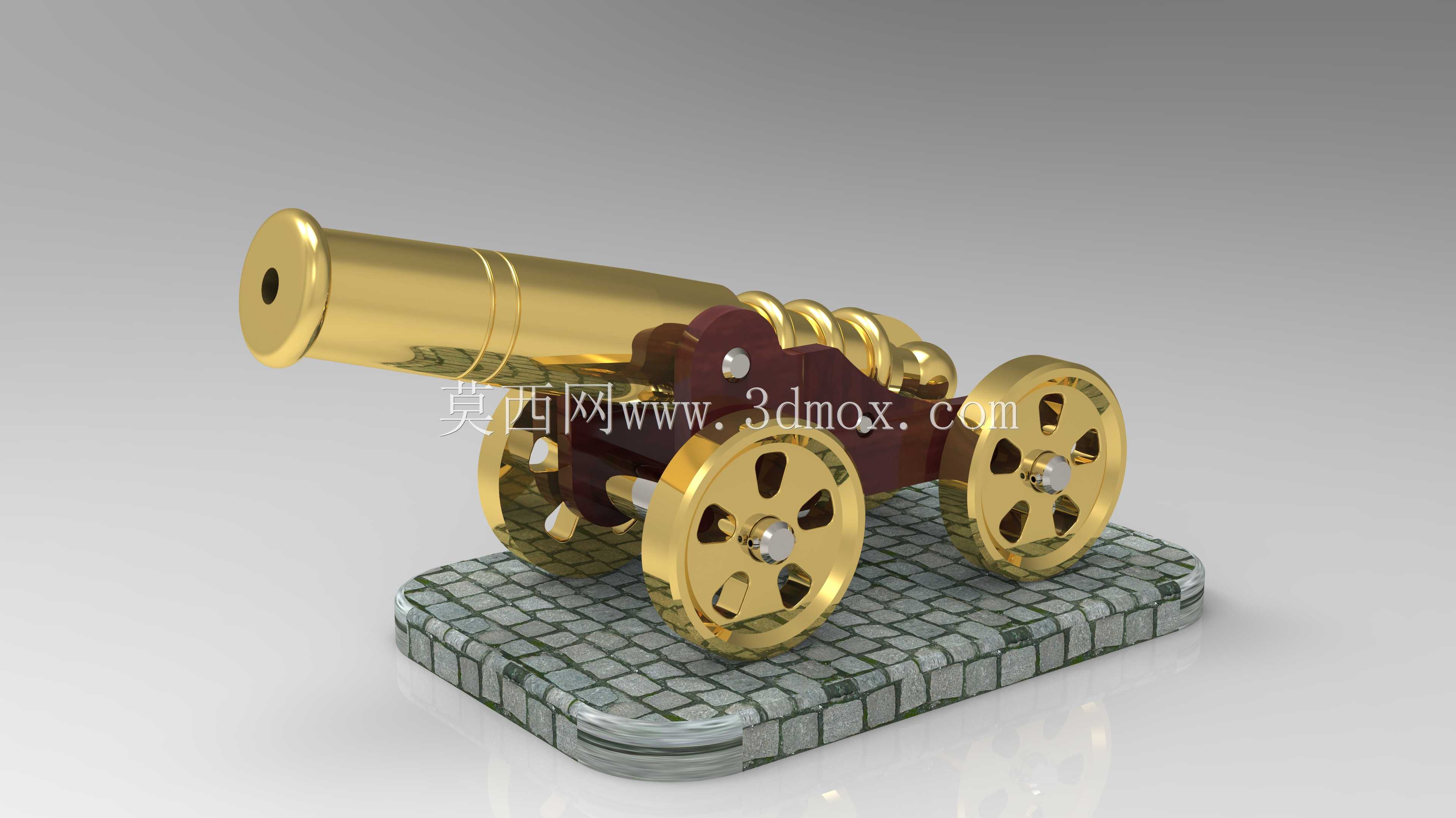

　　这款仿古轮式礼炮的结构设计，核心围绕装饰摆件的展示稳定性与复古质感还原展开，整体采用炮身、轮式炮架、仿真底座三个模块拆分设计，各部件间通过轴孔配合实现定位装配，无需额外粘接即可完成组装，适配桌面陈列、文创展陈、复古场景搭建等多种使用场景。炮身部分采用等壁厚圆筒结构设计，炮口做圆弧收边处理，炮尾设置凸起的配重段，既还原了老式前膛炮的外形比例，又通过尾部配重平衡炮身重心，避免摆放时出现前倾问题，炮身外壁的环形加强筋并非纯装饰结构，实际建模时做了0.8mm的凸起高度，既强化了炮身的视觉层次感，也能在3D打印或金属浇铸时提升结构刚度，减少薄壁件的变形概率。轮式炮架部分采用对称式双轮支撑结构，炮轮为辐条式镂空设计，轮缘做圆弧倒角处理，

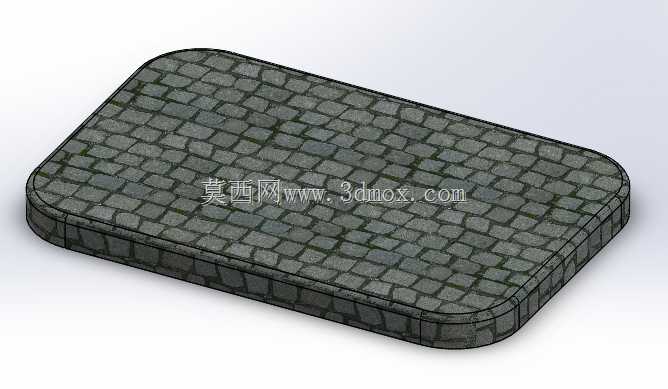

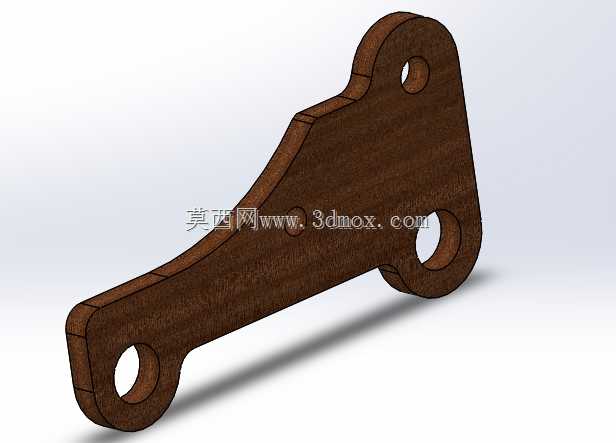

　　避免尖锐边角划伤接触面，轮轴采用贯穿式光轴设计，两端通过轴盖做限位，既保证轮子可灵活转动，也控制了装配公差，避免轮组出现松脱晃动；炮架的承托部分做了与炮身外壁匹配的圆弧贴合面，贴合角度设置为12度，刚好让炮身保持微微上扬的展示姿态，承托段与轮架之间通过凸台定位，保证左右两侧的安装同轴度，不会出现炮身歪斜的问题。底部的仿真砖石底座采用上窄下宽的梯台结构，底面做整面平面处理，保证与摆放接触面的贴合度，底座表面的砖石纹理做了浅浮雕处理，纹理深度控制在0.5mm，既还原了砖石路面的质感，又不会因为纹理过深积灰难清理，底座与炮架之间设置定位卡槽，炮架安装后刚好卡入卡槽内，不会出现移位问题。从安装边界来看，

　　整体模型的最大外轮廓尺寸控制在长180mm、宽80mm、高100mm范围内，占用桌面空间极小，适合放置在办公桌、展示柜等小尺寸陈列区域，各部件的装配间隙预留0.2mm，适配3D打印、失蜡铸造、数控铣削等多种加工工艺，不管是做树脂打印的桌面摆件，还是做黄铜加工的金属工艺藏品，都能直接套用该结构参数。在实际应用层面，这类仿古礼炮模型除了单独作为装饰摆件外，也可作为复古场景沙盘的配套组件，搭配兵人、老式建筑模型组成历史场景展示，也可作为文创周边的结构原型，通过更换表面材质实现不同价位的产品覆盖。设计过程中特意规避了老式火炮模型常见的重心不稳、轮组易脱落、边角尖锐等问题，所有外露边角都做了R0.5以上的圆角处理，既提升了把玩时的安全性，

　　也让整体外观更圆润精致，炮身与炮架的连接没有采用外露螺丝结构，全部通过卡扣与轴孔配合实现固定，外观整体性更强，没有多余的连接件破坏复古质感。针对不同加工工艺的适配性，建模时所有壁厚都控制在1.2mm以上，树脂打印时不会出现薄壁击穿问题，金属浇铸时也能保证金属液顺利填充型腔，不会出现缺料、冷隔等缺陷，轮轴的配合公差采用H7/g6的间隙配合，既保证转动顺畅，又不会出现旷量过大的问题，底座的底面特意做了0.1mm的下沉处理，即使加工时底面出现轻微翘曲，也能保证摆放时的平稳性，不会出现晃动。
