精灵球造型创意球形收纳装置结构设计

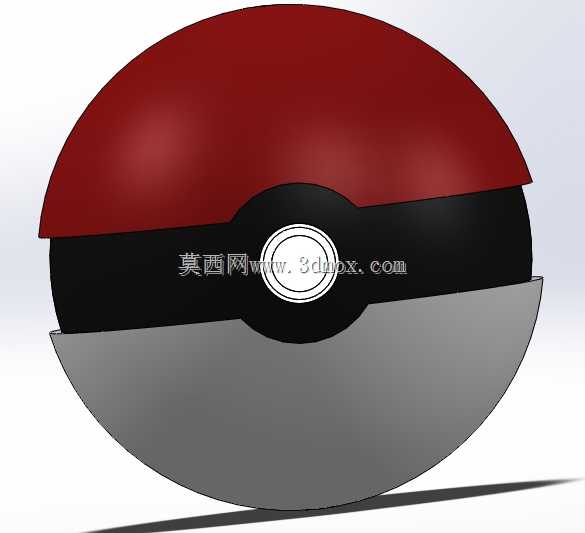

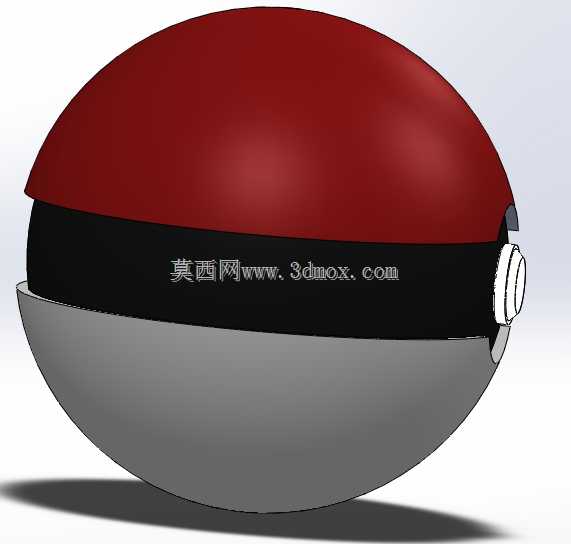

　　这款球形开合结构的设计，最初是在做文创周边衍生结构方案时萌生的想法，核心是把大众熟知的经典红白球视觉符号，转化为具备实际收纳功能的实体结构件，而非单纯的外观摆件。从结构落地的角度看，整个球体采用上下半球分体式设计，上半球为红色曲面壳体，下半球为银灰色曲面壳体，中间设置一圈黑色环形连接带作为开合过渡结构，环形带正中心预留圆形按键安装位，作为上下半球的锁止触发部件。在实际应用场景中，这类结构既可以作为小型文创周边的收纳容器，放置耳钉、内存卡、迷你U盘这类尺寸在20mm以内的小型零散物件，也可以作为潮玩展示摆件，搭配内部磁吸结构固定小型手办部件，适配桌面展示、潮玩陈列、文创礼品配套等多个场景。设计过程中最先敲定的是球面的曲率参数，

　　整个球体采用标准正球面曲率，上下半球的分模线设置在球体赤道位置偏上3mm处，这样的分模位置一方面匹配视觉上经典的红白分色边界，另一方面能让上下半球的咬合深度控制在合理范围，避免开合过程中出现卡滞或者脱扣的问题。中间的黑色环形连接带并非单纯的装饰件，其内部预埋了环形卡扣轨道，上半球的下沿设置三个均匀分布的弹性卡爪，下半球的上沿对应设置三个卡扣卡槽，当上下半球扣合时，卡爪沿环形轨道滑入卡槽完成锁止，按下中心的圆形按键时，按键底部的顶块会同步推动三个卡爪脱离卡槽，实现一键开合的操作逻辑。考虑到日常使用的握持手感，整个球体的直径设置为70mm，这个尺寸刚好适配成年人单手握持的掌宽范围，球面表面做哑光质感处理，避免光滑球面容易残留指纹的问题，

　　同时壳体壁厚统一设置为2mm，兼顾结构强度与整体重量，不会因为壁厚过薄导致按压时出现壳体形变，也不会因为壁厚过厚让整体重量偏大影响握持体验。在安装边界的考量上，整个球体没有额外的外凸安装结构，底部做了1mm深度的平面切边，让球体可以稳定放置在水平桌面上，不需要额外的支撑底座；中心按键的突出高度控制在1.5mm，既保证按压时有足够的触感反馈，也不会因为突出过多导致日常放置时出现误触开合的问题。内部的收纳腔采用随形球面设计，腔体内壁做圆角过渡，没有尖锐的结构棱角，避免取放物件时出现刮蹭，同时在环形连接带的内侧设置一圈1mm厚的硅胶密封圈槽，可根据使用需求选配硅胶密封圈，实现基础的防尘防水溅效果，拓展其在户外携带场景下的使用可能性。

　　结构建模过程中，特意对卡爪的弹性形变区间做了模拟验证，卡爪采用悬臂梁结构，悬臂长度设置为8mm，厚度1.2mm，形变范围控制在0.8mm以内，保证经过上千次开合测试后，卡爪依然能保持足够的锁止力，不会出现弹性失效导致的扣合松动问题。上下半球的分色边界处做了0.1mm的错位止口设计，扣合后不会出现上下壳体错位导致的分色线不齐的问题，保证外观的视觉完整性。中心按键的复位采用内置微型压缩弹簧，弹簧的预紧力设置为5N，按压力度控制在适合日常操作的范围，不会出现按不动或者轻轻一碰就触发开合的情况。从结构通用性的角度看，这套球形开合结构的卡扣轨道、按键结构都可以单独拆分作为通用结构模块，调整球面直径、壳体壁厚参数后，可适配不同尺寸的球形产品设计需求，比如更大尺寸的储物球、更小尺寸的挂饰球，都可以基于这套核心开合结构做参数调整，缩短同类产品的结构开发周期。
