高速赛车底盘桁架结构设计方案

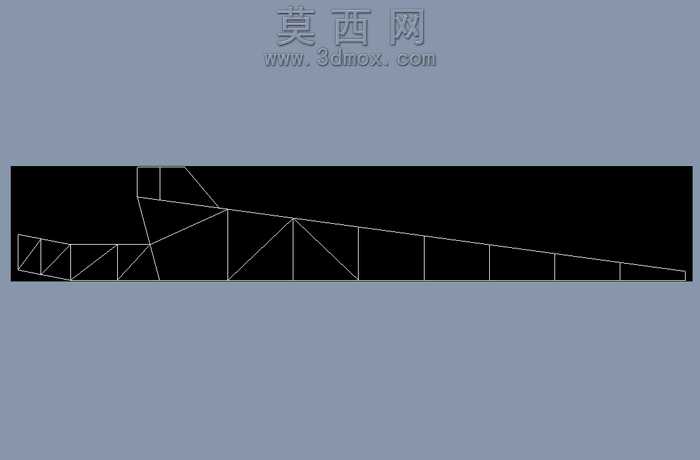

本次设计的高速赛车底盘采用空间桁架式结构方案，建模阶段以顶视图为核心基准进行1:1无缩放比例的三维构建，完全遵循赛车底盘的实际尺寸规范开展设计。建模过程中首先搭建底盘的主纵梁轮廓，沿赛车前后轴线方向布置贯通式主承载梁，作为整个底盘的核心受力基础，再根据载荷传递路径依次布置横向支撑梁与斜向加强筋，通过三角形稳定结构的重复排布，最大化提升底盘整体的抗扭刚度与抗弯性能，避免赛车在高速过弯、急加速急制动工况下出现结构形变。结构设计上充分考虑高速行驶的轻量化需求，在保证结构强度的前提下对非核心承载区域的梁架进行优化排布，减少冗余结构重量，同时预留出动力总成、悬挂系统、转向机构以及驾驶舱的安装定位点位，确保各系统装配位置的精度匹配。建模过程中对每一段梁架的连接节点都做了对齐约束，保证所有杆件的连接位置完全贴合，不存在错位或间隙，为后续的结构力学仿真、零部件加工装配提供精准的三维模型基础。整个底盘的结构逻辑完全围绕高速竞速场景的性能需求展开，桁架结构的排布既可以分散路面传递的冲击载荷，也能为整车提供足够的安装拓展空间，顶视图的完整建模可以直接导出作为底盘加工下料、工装定位的基准参考，后续可基于该顶视图模型进一步拓展完成侧视图、立体装配结构的细化设计，补充各安装位的连接结构细节，完善整个赛车底盘的全三维数字化模型，为高速赛车的实体搭建提供完整的数字化设计支撑。
