开放式钢管结构复古卡丁车底盘三维设计

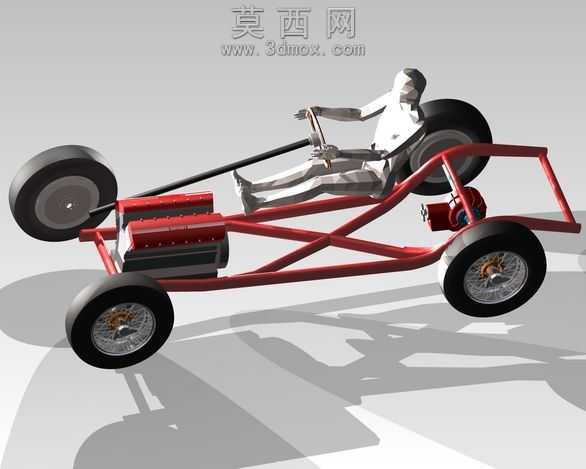

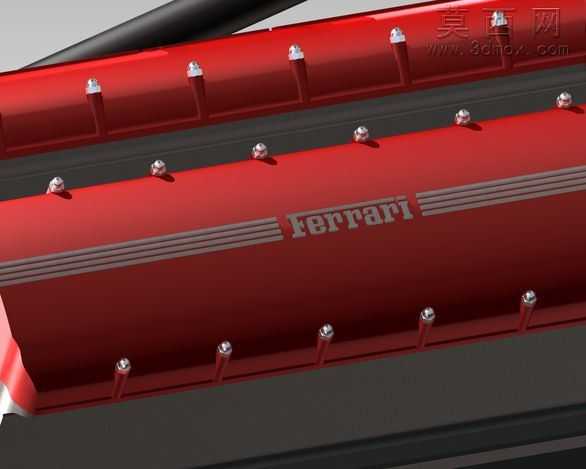

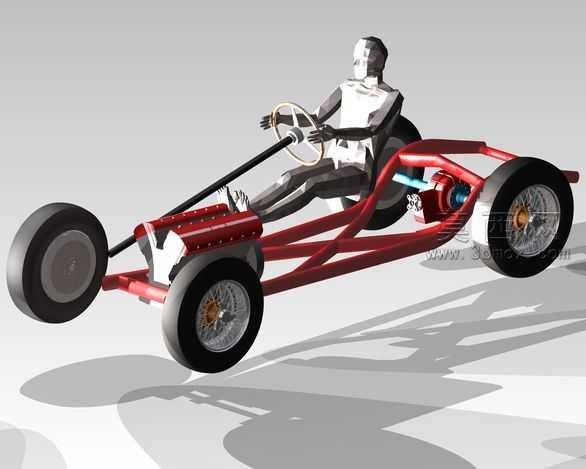

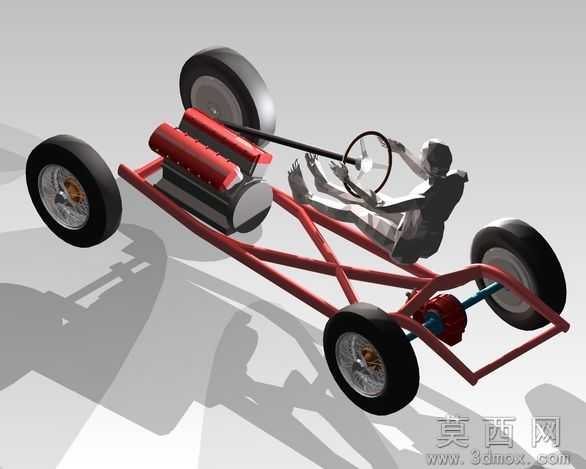

本作品为开放式钢管结构的复古卡丁车底盘三维建模成果，建模过程中以轻量化、高刚性的空间管架结构为核心设计思路，采用三维建模软件完成全参数化结构搭建，首先通过基准面定位确定整车的轴距、轮距核心参数，绘制钢管骨架的三维路径曲线，基于路径生成对应管径的管状实体，对交叉衔接的管段做布尔合并与圆角过渡处理，避免结构应力集中问题。车架主体采用红色金属漆面材质，渲染阶段调整金属漆的粗糙度、反射率参数，还原钢管焊接车架的哑光金属质感，同时在管架衔接处添加细微的焊接痕迹纹理，提升模型的真实感。动力单元部分，建模时还原了双缸发动机的外部轮廓、散热鳍片结构与固定安装位，将发动机刚性固定在车架前部乘员舱前方位置，匹配传动结构连接至后轴总成，后轴部分完整还原了差速结构、半轴连接位与车轮安装法兰，前后车轮均采用钢丝辐条轮毂搭配橡胶轮胎的结构，建模时单独拆分轮胎胎面、轮毂辐条、轴承端盖等独立零件，轮胎材质添加细微的胎面纹理与橡胶哑光质感，轮毂金属部分做镀铬材质处理，还原复古赛车车轮的视觉效果。乘员区域设置了简化的人体驾驶姿态模型，匹配方向盘操纵结构的安装位置，明确驾驶位的人机空间尺寸，确保操纵部件的布置符合驾驶操作的人机工程要求。渲染阶段采用工作室柔光环境，添加地面投影效果，清晰呈现车架的空间结构与各部件的装配关系，整体模型完整展现了未覆盖外覆盖件的卡丁车底盘核心结构，清晰表达了动力系统、行走系统、操纵系统与车架的装配逻辑，可作为卡丁车结构设计、改装方案验证的三维参考模型，各部件的装配约束关系完整，支持后续添加外覆盖件、细化局部结构的二次建模操作。
