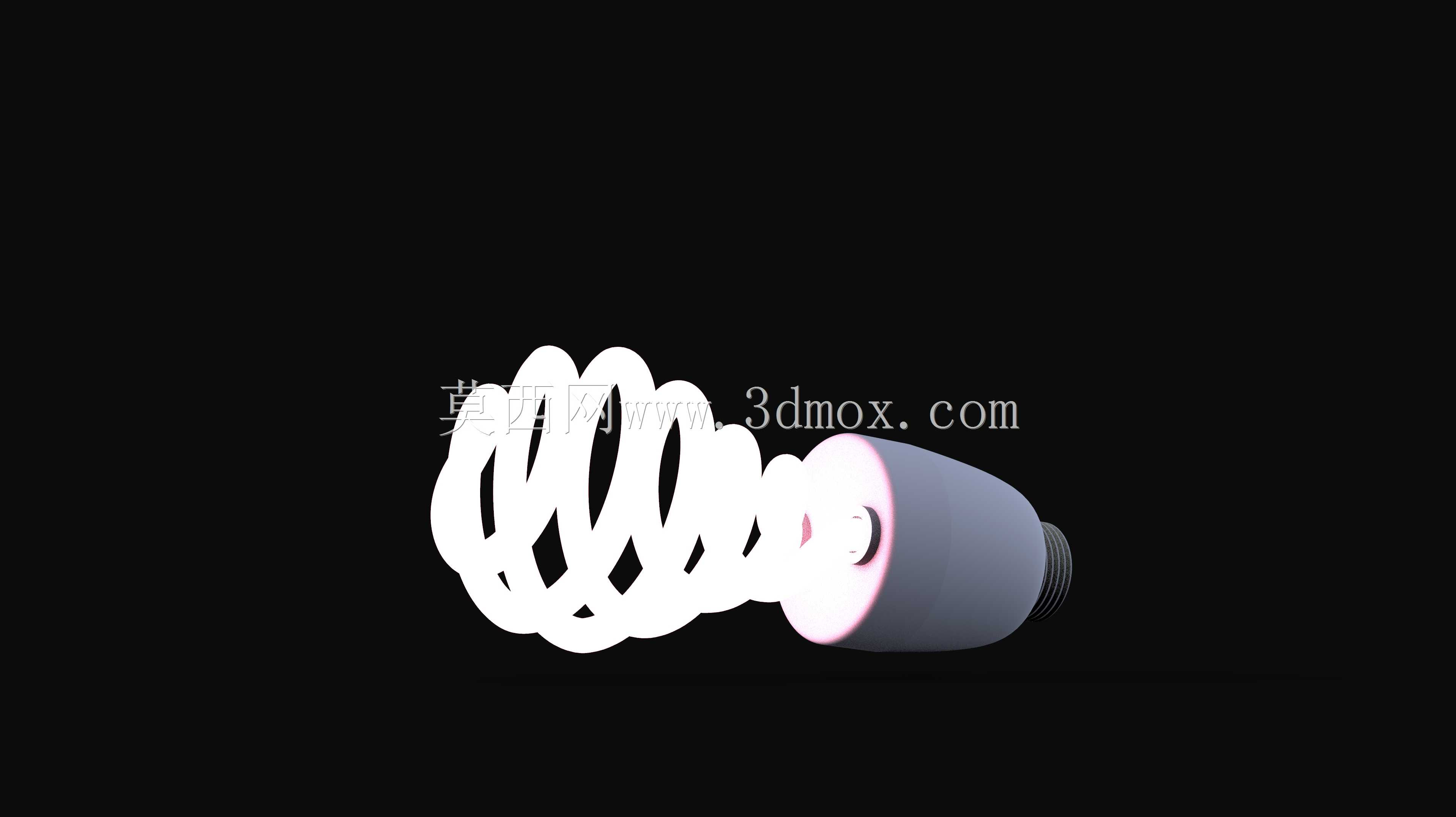

螺旋式节能照明灯泡结构设计

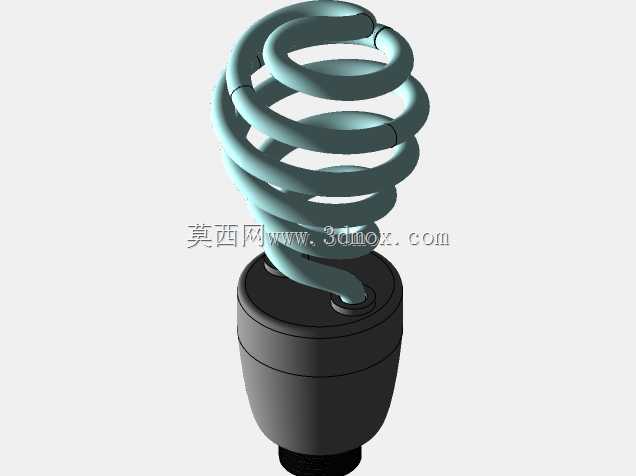

　　日常民用与商用照明场景中，螺旋型节能荧光灯泡是替代传统白炽灯的主流照明部件，这类产品的三维结构设计需要兼顾发光效率、安装适配性与结构可靠性，建模过程中需要对螺旋发光管、灯头壳体、内部驱动腔体三个核心部分做精准的曲面与实体配合设计。螺旋发光管部分采用连续变径螺旋扫掠路径生成，路径的螺距、管径变化直接影响灯管展开总长度，而灯管长度与管径的匹配关系决定了荧光粉涂覆后的发光均匀度，建模时需要控制螺旋段的收尾过渡，避免灯管末端与灯头壳体出现干涉，同时要预留灯管引脚穿入壳体的过孔位置，过孔直径需要匹配引脚封接件的尺寸公差，防止装配时出现密封不良的问题。灯头部分采用标准E27螺口结构设计，螺纹的牙型、螺距严格遵循家用螺口灯座的通用安装标准，

　　螺纹段的长度控制在适配绝大多数民用灯座的安装深度范围内，灯头与螺旋管连接的过渡壳体采用渐变曲面造型，一方面要平滑衔接螺旋管的末端轮廓，另一方面要在壳体内部预留足够的空间容纳驱动电路板、镇流元件与接线端子，壳体的壁厚需要兼顾结构强度与散热需求，过薄会导致装配与运输过程中出现开裂，过厚则会增加材料成本同时挤占内部元件的安装空间。从实际应用场景来看，这类节能灯泡需要适配桌面台灯、吊顶灯盘、壁灯等多种常规照明灯具的安装接口，因此建模时需要严格控制灯头的同轴度，螺旋发光管的整体外轮廓直径不能超过常规灯座的容纳边界，避免出现灯泡装入灯具后外罩无法扣合的问题。螺旋灯管的曲面建模采用样条曲线拟合螺旋路径，每一圈螺旋的曲率变化做平滑过渡，

　　避免出现曲率突变导致的渲染失真与后续开模时的脱模困难，灯管末端的封接部位做小角度锥面过渡，保证与灯头壳体的粘接面有足够的接触面积，提升整体结构的抗扭性能——毕竟用户安装灯泡时通常会握持玻璃管部分施加旋转力矩，粘接面的接触面积不足很容易导致灯管与灯头脱落。设计过程中还需要考虑发光管的投影配光特性，螺旋结构的排布角度会影响光线的扩散角度，建模时通过调整螺旋的起始角度与整体倾斜度，让灯管发出的光线能够覆盖更大的照明范围，减少灯头下方的照明暗区。内部驱动腔体的分隔筋位设计需要与电路板的安装孔位一一对应，筋位的高度要保证电路板装入后与壳体内壁留有足够的安全间隙，避免元件引脚与壳体接触造成绝缘隐患，同时筋位的排布要留出走线槽，

　　方便灯管引脚与驱动板之间的接线排布，避免装配时导线被挤压破损。灯头金属螺口与塑料壳体的连接部位设计有环形卡扣结构，装配时通过压合将金属螺口固定在壳体端部，卡扣的过盈量需要控制在合理范围，过大会导致压装时壳体开裂，过小则会出现金属螺口松动脱落的问题。从结构验证的角度，建模完成后需要做整体的干涉检查，确认螺旋灯管在旋转安装过程中不会与灯座的内部触点发生碰撞，同时要核对整体的长度尺寸，适配常见灯具的灯罩内部深度，避免灯泡过长顶到灯罩外盖。这类照明部件的建模重点在于螺旋曲面的连续性控制，扫掠过程中需要保证灯管截面始终垂直于螺旋路径，避免出现管径粗细不均的问题，同时灯管内壁的厚度要保持均匀，这直接关系到后续玻璃成型工艺的成品率，壁厚不均会导致玻璃烧制过程中出现应力集中，容易产生炸裂问题。灯头尾部的触点设计采用凸点结构，凸点的高度要保证装入灯座后能够可靠接触火线触点，同时凸点周围的绝缘材料要高出金属螺口的端面，避免安装时出现短路风险。
