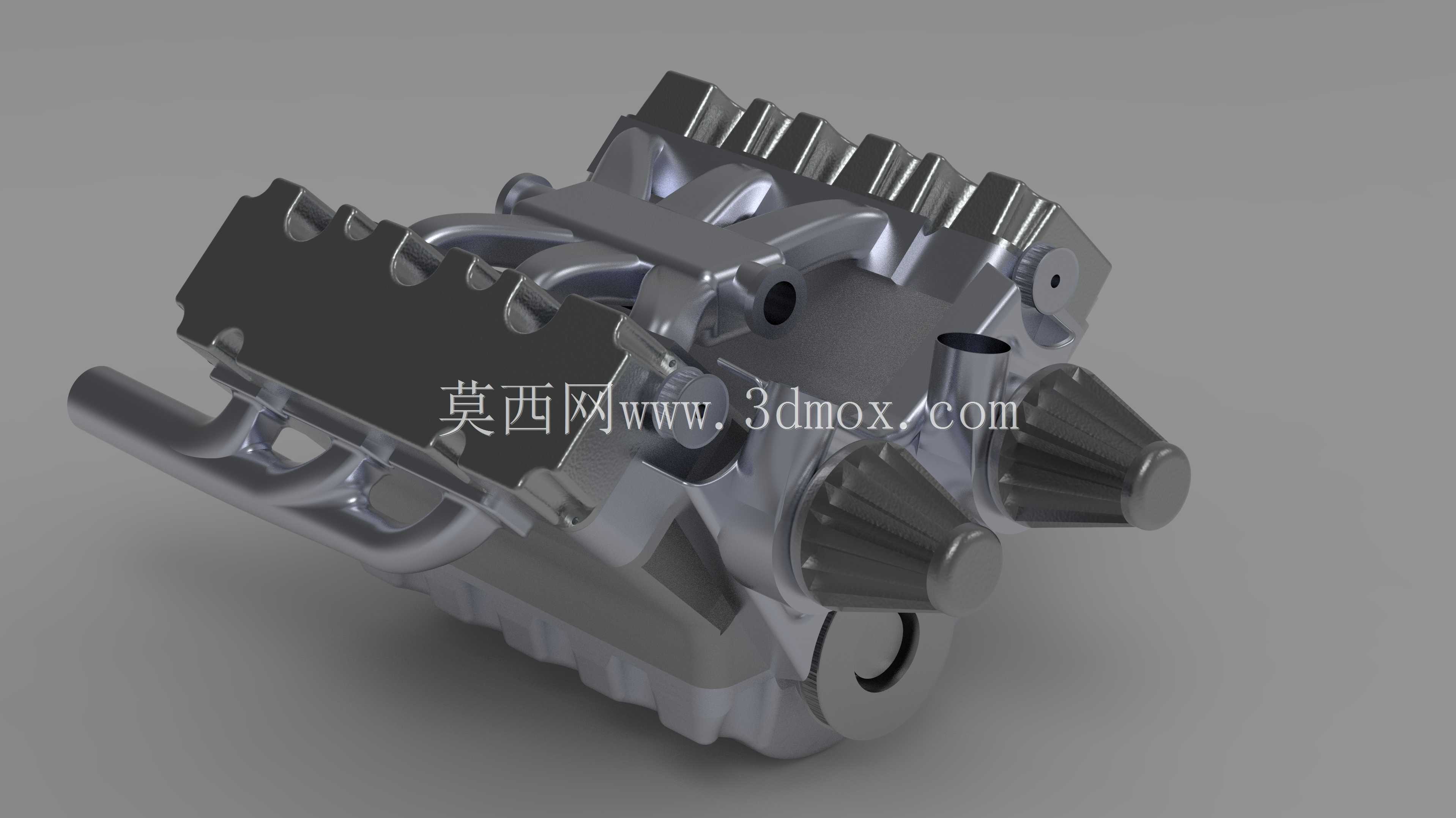

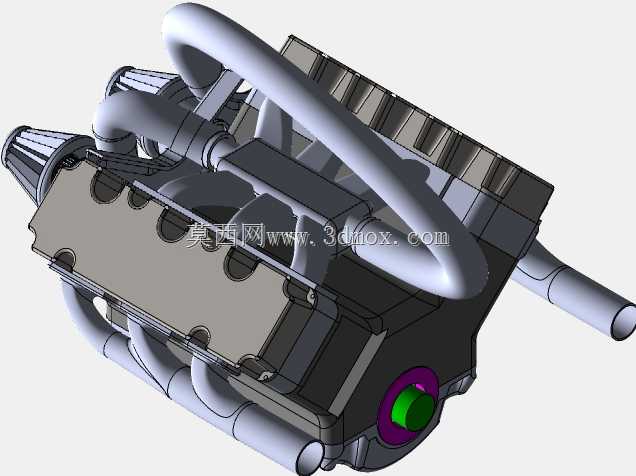

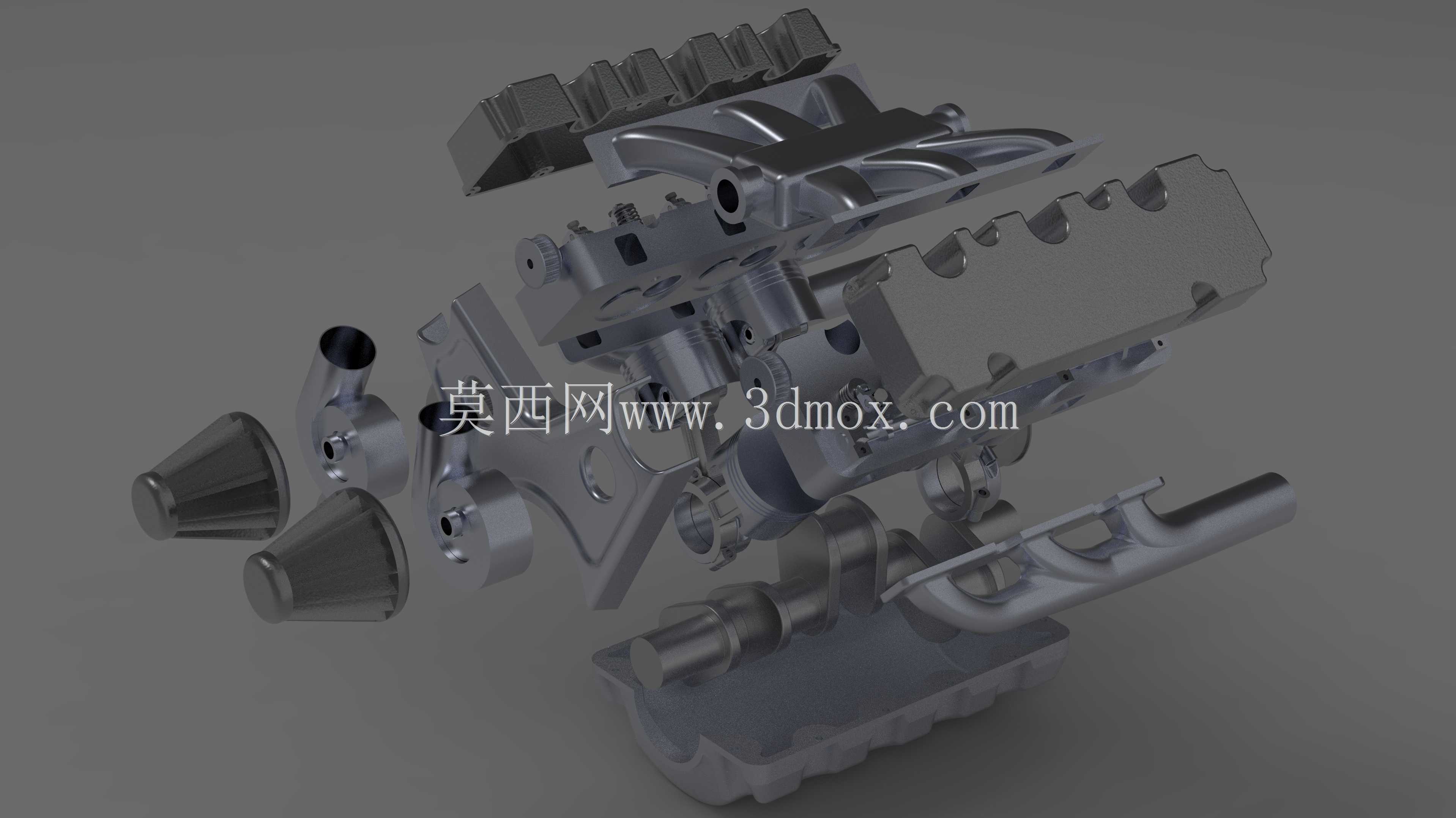

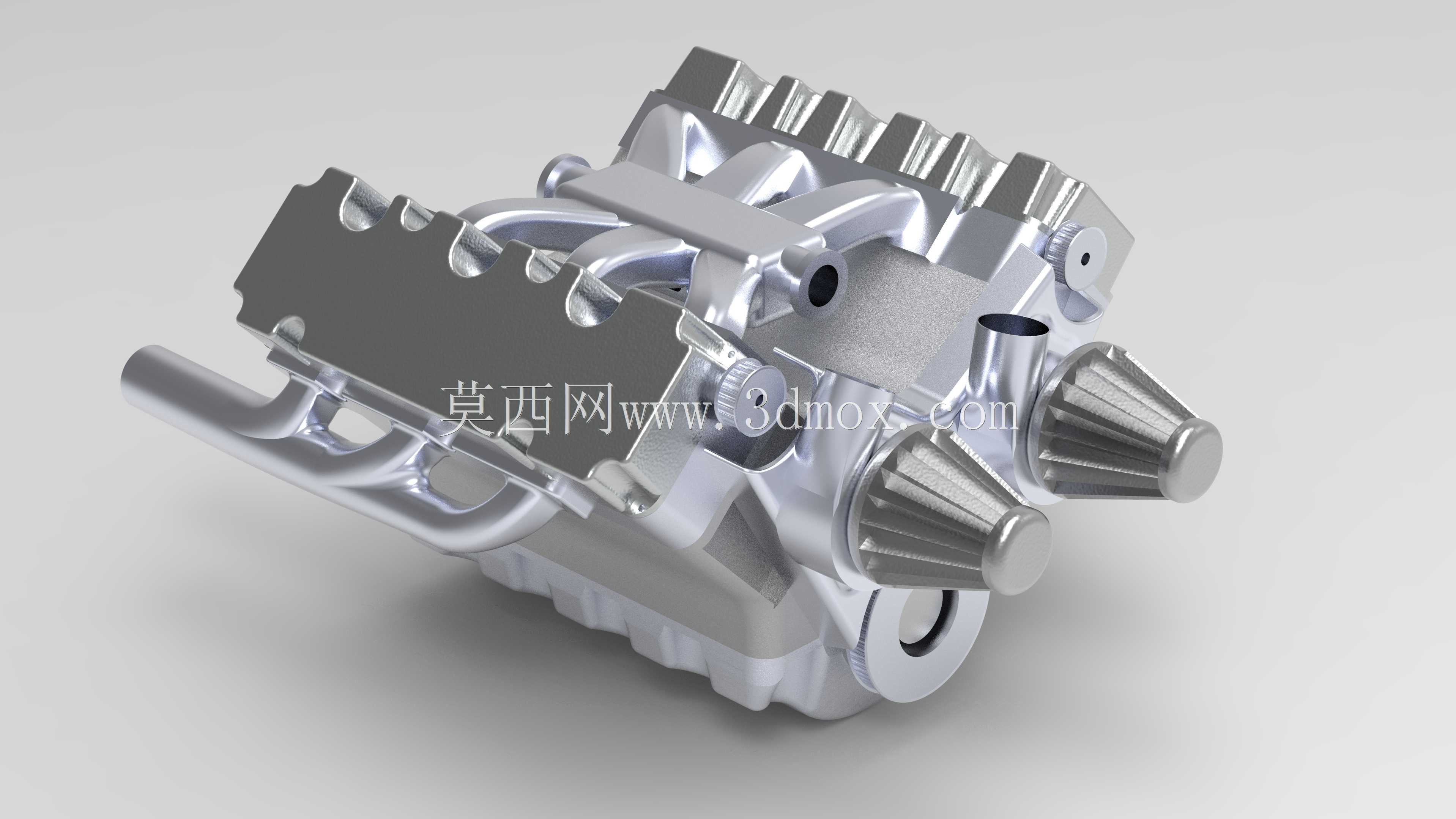

V型六缸汽车动力总成结构设计

　　在乘用车辆动力系统的开发流程中，V型六缸动力单元的结构设计始终是兼顾动力输出平顺性与机舱布局紧凑性的核心方向，这类动力结构广泛应用于中高端乘用车、轻型商用车辆以及部分特种作业设备的动力配套场景，能够在有限的机舱安装空间内，实现更大的排量储备与更优的运转平衡表现。从实际装车的功能特性来看，V6结构通过将两列气缸以60度夹角对称布置，能够抵消直列六缸结构过长的轴向尺寸缺陷，同时相比V8结构减少了零部件数量，在动力输出的线性度、运转振动控制以及整机重量控制之间找到更适配民用车型的平衡点。

　　设计过程中首先需要明确的是整机的安装边界约束，通常这类V6动力单元的整机长度会控制在650mm以内，宽度控制在700mm左右，高度不超过650mm，这样的尺寸边界能够适配多数前置后驱、前置四驱车型的前机舱布局，预留出足够的散热系统、转向机构以及悬架塔顶的安装空间，避免与周边附件产生运动干涉。气缸体的设计采用分体式主轴承座结构，配合强化的铸铁缸套或者铝合金压铸缸体，能够在保证缸体刚性的前提下降低整机重量，两列气缸的夹角选择60度是经过多轮振动仿真验证的最优值，这个角度下曲轴的一阶、二阶振动能够通过曲柄配重实现完全自平衡，不需要额外加装平衡轴，减少了整机的运动部件数量，降低了运转过程中的机械损耗。

　　进排气系统的布局采用内侧进气、外侧排气的结构，两列气缸的进气歧管布置在V型夹角的中间区域，能够缩短进气路径长度，提升进气响应速度，同时进气歧管的可变长度设计能够兼顾低转速下的扭矩输出与高转速下的功率储备，排气歧管则布置在气缸体的外侧，直接连接三元催化装置与排气头段，能够缩短排气路径，减少排气背压，同时方便散热系统的气流直接带走排气侧的高温，避免机舱内热量积聚。曲柄连杆机构的设计中，曲轴采用全支撑锻造结构，六个曲柄销分为三组，每组相差120度布置，能够保证每个做功冲程的间隔角度均匀，实现动力输出的连续平顺，活塞采用轻量化铝合金锻造设计，配合低张力活塞环，能够减少往复运动的惯性力，降低运转过程中的摩擦损耗，连杆采用涨断式工艺加工，能够保证连杆大头与曲轴轴瓦的配合精度，提升高速运转下的连接可靠性。

　　配气机构采用双顶置凸轮轴设计，每列气缸配备独立的进排气凸轮轴，通过正时链条驱动，链条张紧器采用液压自动张紧结构，能够在全生命周期内保证正时系统的张紧度，避免正时跳齿的风险，气门驱动采用滚子摇臂结构，相比传统的挺柱驱动能够减少凸轮与摇臂之间的摩擦阻力，提升配气机构的传动效率，同时可变气门正时系统能够根据发动机的转速与负荷工况，实时调整进排气门的开启与关闭角度，优化不同工况下的进气效率，提升燃油经济性与动力输出表现。冷却系统的设计采用分体式水道结构，气缸体与气缸盖采用独立的冷却回路，气缸体的水道采用纵向流动设计，能够保证每个气缸周围的冷却水流速均匀，避免出现局部过热的问题，气缸盖的水道采用横向流动设计，能够快速带走燃烧室、气门座圈以及火花塞周围的高温，保证燃烧室的温度控制在合理区间，避免爆震现象的发生。润滑系统采用湿式油底壳结构，配合可变排量机油泵，能够根据发动机的转速与负荷调整机油泵的输出压力，在保证各摩擦副润滑需求的前提下，减少机油泵的驱动功率损耗，机油集滤器布置在油底壳的最低位置，能够在车辆加速、制动以及转弯的工况下，保证机油泵能够持续吸入机油，避免出现机油压力不足的问题。

　　整机的外围附件布局充分考虑了售后维护的便利性，发电机、空调压缩机、水泵以及转向助力泵都布置在发动机的前端，通过单条多楔带驱动，皮带的张紧采用自动张紧轮结构，不需要定期手动调整皮带张紧度，同时前端附件的布置预留了足够的拆装空间，方便后期维护过程中更换皮带、张紧轮以及各个附件。发动机的悬置安装点采用三点式布置，两个悬置点布置在气缸体两侧的中部位置，第三个悬置点布置在变速箱的连接端，这样的布置方式能够有效过滤发动机运转过程中产生的振动，避免振动传递到车身内部，提升驾乘的舒适性。在实际的建模过程中，所有的配合间隙都按照实际的工程公差要求进行设定，运动部件之间预留了合理的运动间隙，能够通过运动仿真验证活塞、气门、曲柄连杆机构在全行程范围内的运动干涉情况，保证所有运动部件在运转过程中不会出现碰撞干涉，同时各个密封面的结构设计都考虑了密封垫片的压缩量要求，保证整机的密封性能，避免出现漏油、漏水、漏气的问题。
