链条与里克锯组合传动机构结构设计

　　这套链条与里克锯的组合装配结构，核心围绕链传动的稳定动力传递特性与里克锯的往复锯切功能做集成设计，在小型手动加工、户外便携裁切、教学演示教具等场景中都有明确的应用空间。从实际使用逻辑来看，链传动部分承担着动力输入到锯切执行端的扭矩传递作用，相比带传动，链条与链轮的啮合不存在打滑风险，传动比恒定，在低速大扭矩的手动输入工况下，能保证锯切动作的节奏稳定，不会因为裁切阻力波动出现动力损耗。

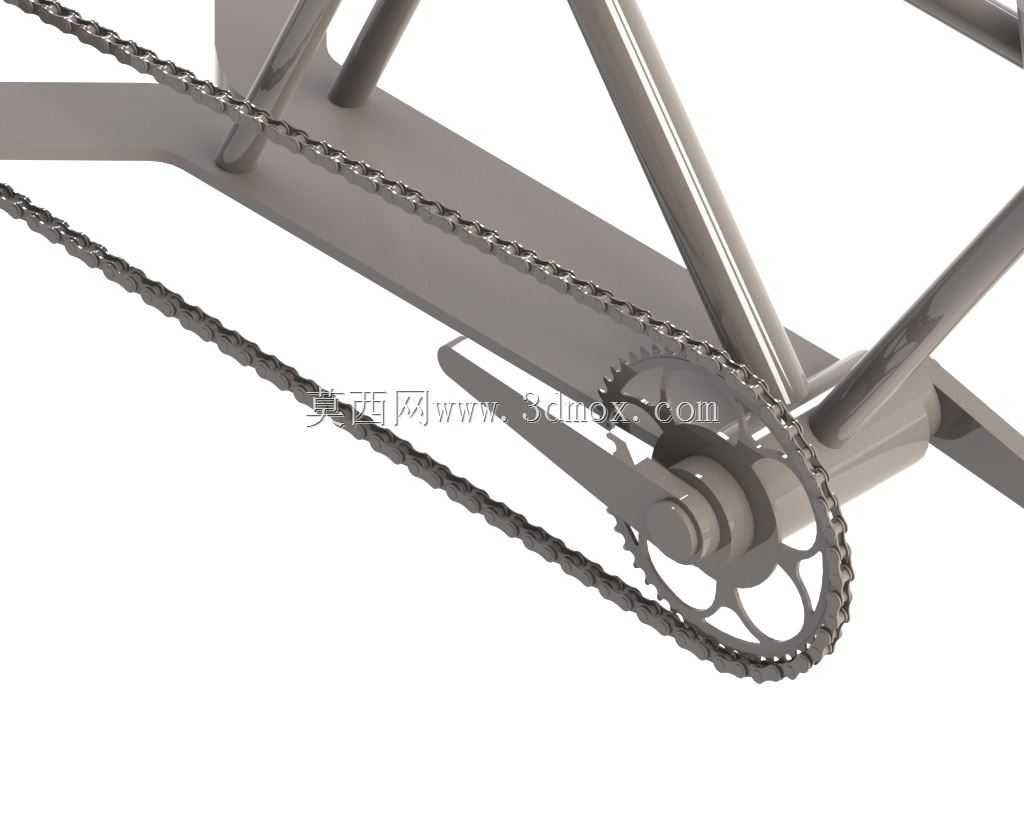

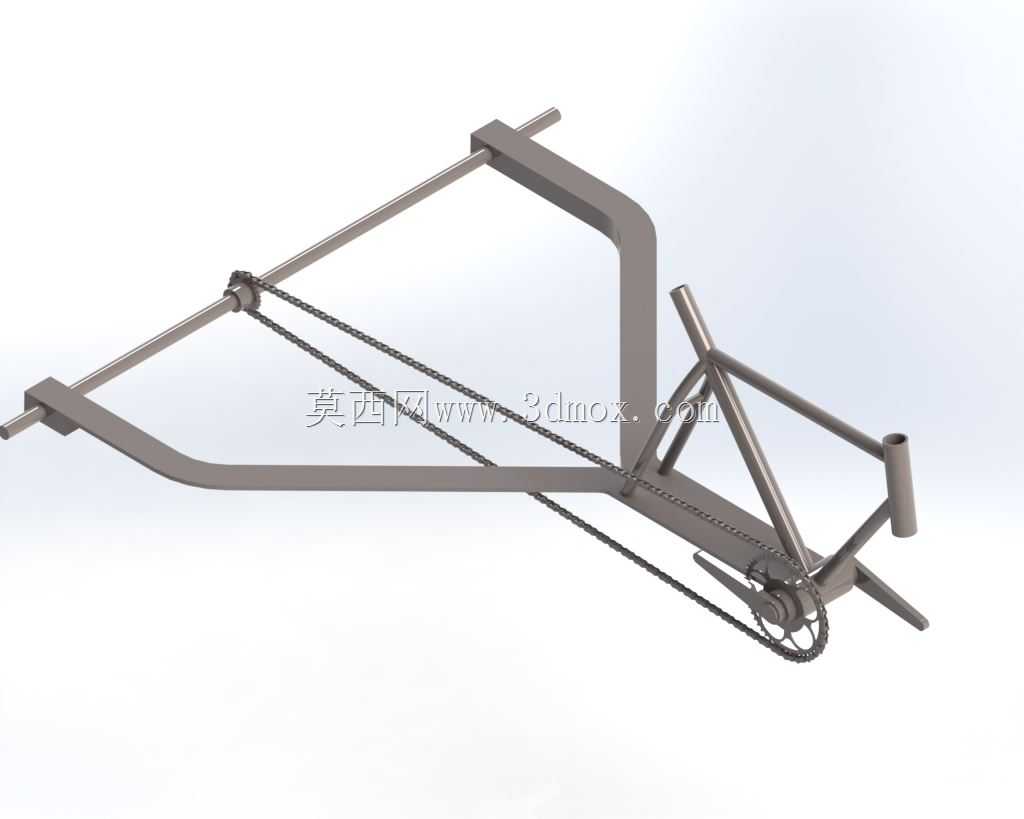

　　设计过程中首先确定了链轮的中心距边界，两个链轮分别布置在机架的两端，其中主动链轮连接手动摇臂输入轴，从动链轮与里克锯的曲柄滑块机构做同轴联动，链条张紧度通过机架上的腰型安装孔做微调，预留的张紧调节行程控制在15mm以内，既避免链条过松出现跳齿脱链，也防止过紧加剧链节与链轮齿的磨损。机架部分采用弯折成型的金属型材做主体，整体轮廓的安装边界控制在长650mm、宽320mm、高280mm范围内，所有安装轴的同轴度公差控制在0.1mm以内，保证链条运转过程中不会出现偏磨侧板的问题。

　　里克锯的锯条安装座设计在滑块导向槽内，导向槽的直线度公差全程不超过0.08mm，保证锯条往复运动过程中不会出现偏摆，裁切断面的平整度能满足薄金属片、硬质塑料、小型竹木材的加工需求。链条选用标准的短节距精密滚子链，链节与链轮齿的啮合间隙控制在0.2-0.4mm之间，既保证啮合顺畅无卡滞，也减少反向间隙带来的传动空程。在机架的握持位置做了管径适配设计，握持段的管材直径匹配成年人手掌的握持尺寸，表面预留了防滑包覆的安装空间，手动操作时的施力角度符合人体工程学逻辑，长时间操作不会出现明显的发力疲劳。

　　从装配逻辑来看，整个结构没有采用复杂的专用连接件，所有轴类零件都通过开口销做轴向定位，拆装维护时只需要普通尖嘴钳、扳手就能完成链条更换、锯条替换的操作，不需要专用工装。链条的润滑预留空间也做了考量，链节之间的间隙能留存润滑脂，在常规使用场景下，单次加注润滑脂可以保证30小时以上的连续运转不需要额外维护。从动链轮端的曲柄偏心距经过反复校核，最终确定的偏心尺寸能让锯条的往复行程达到40mm，这个行程长度既不会因为行程过大导致机构运转惯性过高、手动操作费力，也不会因为行程过小导致锯切效率不足，适配常见的10mm以内厚度的工件裁切需求。

　　整个机构的机架弯折处做了圆角过渡处理，避免应力集中导致的机架变形，在链条运行的路径外侧，预留了防护罩的安装孔位，后期如果需要做安全防护升级，可以直接加装薄金属防护罩，不需要对主体结构做二次打孔修改。输入摇臂的长度设计为120mm，手动转动时的力臂长度适配普通人的手臂发力范围，在锯切普通硬质木材时，输入扭矩只需要12N·m就能完成稳定裁切，操作门槛较低。链轮的齿形经过优化，啮合过程中链节的进入和退出都保持平滑，不会出现明显的啮合冲击，运转过程中的噪音控制在60分贝以内，适合在小型作坊、教学实验室这类对噪音有一定要求的场景使用。
