铝电解电容三维结构设计方案

　　日常做电路板布局、工业控制板卡三维布线时，最容易忽略的就是直插铝电解电容的安装空间预留，不少刚入行的结构工程师常把电容当成标准圆柱件处理，最后打样回来要么是电容顶部的防爆阀预留间隙不足，要么是引脚焊盘和周边接插件干涉，甚至出现电容外壳和散热片距离过近导致长期工作温升超标的问题，这个电容的三维结构就是针对这类实际装配痛点做的还原。从实际应用场景来看，这类直插铝电解电容广泛用在开关电源输入滤波、变频器直流母线储能、工控板卡电源退耦、家电控制板浪涌吸收等位置，不同应用场景对电容的外形尺寸、引脚间距、安装高度的要求差异极大，比如开关电源内部因为要满足安规爬电距离要求，电容引脚到周边带电器件的间隙至少要留2.5mm以上，

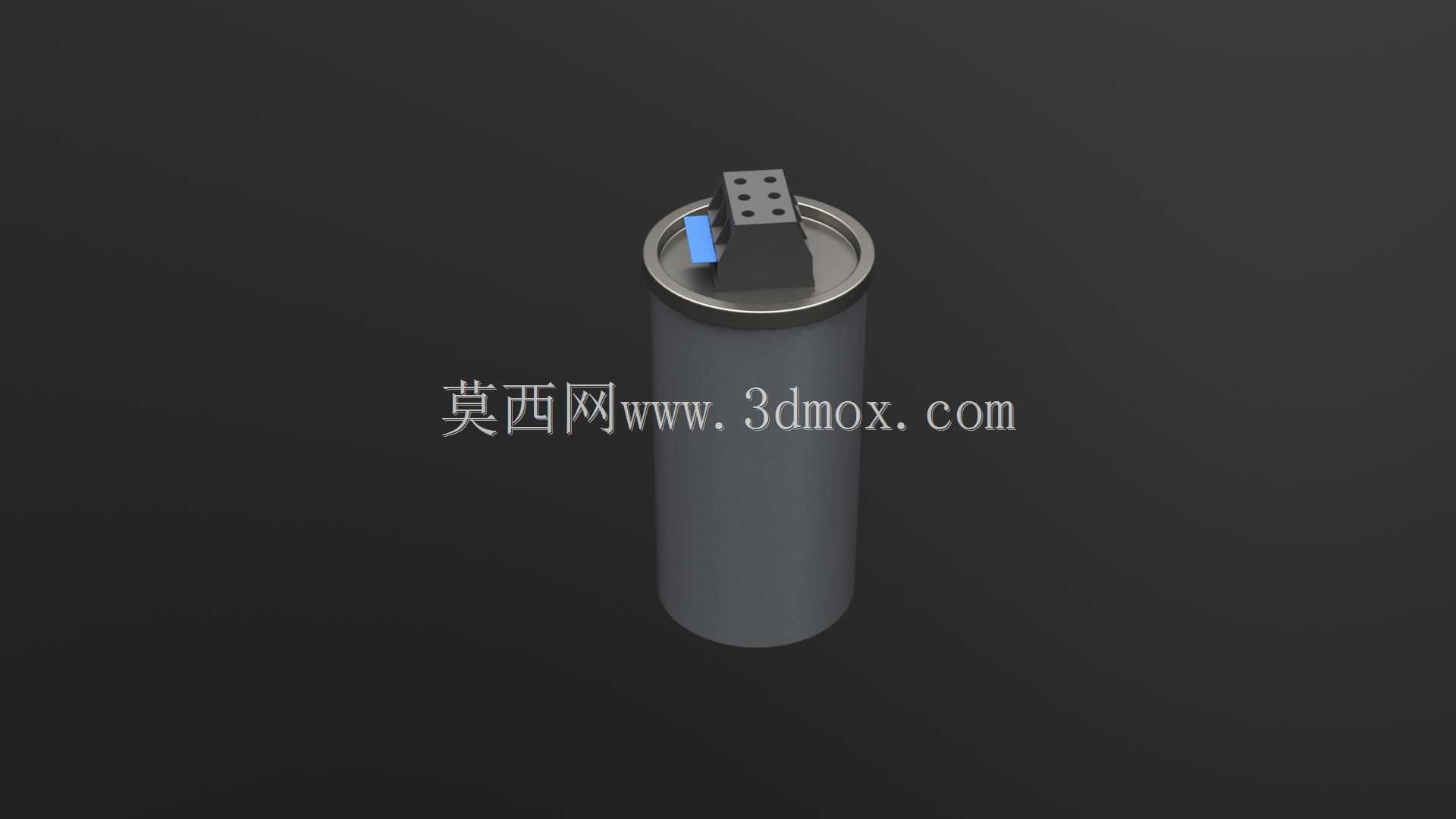

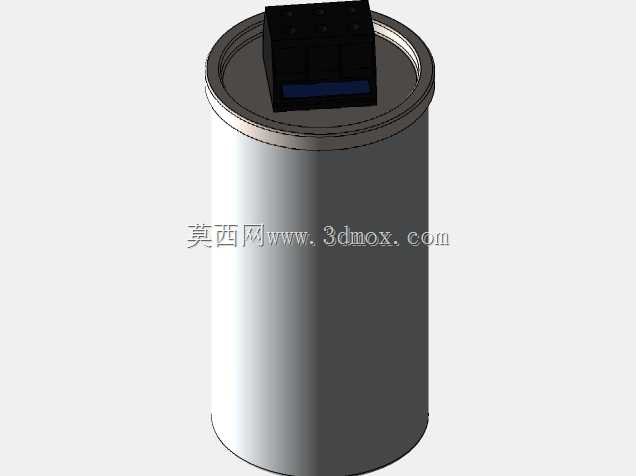

　　而车载控制板里的电容还要额外考虑外壳的固定方式，避免振动工况下引脚出现疲劳断裂。做这个结构设计的时候，没有只做简单的圆柱拉伸，首先还原了电容顶部的密封胶盖结构，胶盖上的多格防爆刻痕是按照实际量产产品的结构做的，当电容内部因为过压、过温出现电解液气化压力升高时，防爆刻痕会优先开裂释放压力，避免电容爆燃波及周边器件，建模时刻痕的深度、开槽角度都参考了行业通用的设计规范，不是随便做的装饰纹理。顶部的引出端子部分，还原了引脚的折弯预留结构，实际生产中电容引脚是从胶盖内部引出，外部露出的引脚长度可以根据PCB板厚做裁剪，建模时保留了引脚的标准直径和中心间距，方便工程师直接调用到PCB装配模型里做干涉检查。电容的金属外壳部分，

　　做了顶部卷边的结构还原，实际产品的卷边是把外壳和内部密封胶圈压紧实现密封，这个位置的直径比圆柱主体略大0.3mm左右，很多简化模型会忽略这个细节，导致做装配时外壳和周边固定卡扣的配合尺寸出现偏差。从安装边界来看，这类电容的安装需要考虑三个方向的预留空间：垂直方向上，电容顶部到上方壳体或者散热片的距离不能小于3mm，给防爆阀动作预留足够的释放空间，同时也避免散热片的高温直接传导到电容顶部密封胶位置，加速胶圈老化；水平方向上，电容圆柱面到周边器件的间隙要留1mm以上，一方面是满足插件作业的操作空间，另一方面是避免电容外壳和周边金属器件接触，出现绝缘失效的风险；引脚方向上，引脚伸出PCB背面的长度要控制在2mm以内，

　　过长的引脚容易和背面的走线或者贴片元件出现短路，同时波峰焊时也容易出现连锡问题。设计过程中还考虑了不同容值、耐压值对应的外形尺寸梯度，这个模型的尺寸参数对应了常用的1000uF/25V规格的直插铝电解电容，工程师可以通过参数化调整圆柱直径、主体高度、引脚间距，快速衍生出其他规格的电容模型，不用每次从零开始建模。另外模型还原了电容外壳的负极标识条位置，实际生产中这个标识条是印在外壳侧面对应负极引脚的一侧，建模时把标识条的位置做了基准特征，方便在装配时快速识别电容极性，避免插件时出现极性装反的问题。很多工程师在做整机结构评审时，常因为电容模型过于简化，没考虑到顶部端子的凸起高度，导致最后整机装配时电容顶到上盖，不得不重新改板调整布局，这个模型把顶部端子的凸起高度、胶盖的厚度都做了1:1还原，能直接用于整机的装配干涉检查，减少打样迭代次数。在做散热仿真的时候，这个模型的外壳厚度、内部结构的简化也符合仿真要求，不用再额外做几何清理，能直接导入仿真软件设置材料参数，模拟电容在不同工况下的温升情况，评估电容的使用寿命是否满足设计要求。
