豪华私人游艇内部舱室精细三维结构

　　该三维模型还原的是中小型豪华私人游艇的主会客舱室结构，从实际船舶工程应用场景来看，这类舱室主要承担游艇航行过程中乘员休憩、商务洽谈、短途社交接待的功能，是私人游艇除驾驶区、卧舱区之外使用频率最高的公共空间。从设计思路层面，建模过程中优先遵循了游艇内部空间的人机工程边界，首先明确了该型游艇的整体外形尺寸边界：总长控制在14米级，型宽4.2米，主舱室的净空高度控制在2.1米，既保证成年乘员站立活动无压抑感，也兼顾了船体上层建筑的风阻控制要求，避免舱室过高导致航行重心上移影响稳性。舱室的布局采用中轴对称设计，中央预留0.8米宽的纵向通行通道，通道两侧对称布置软包会客座椅与嵌入式置物台，通道尽头设置半高隔断分隔会客区与前侧驾驶区，

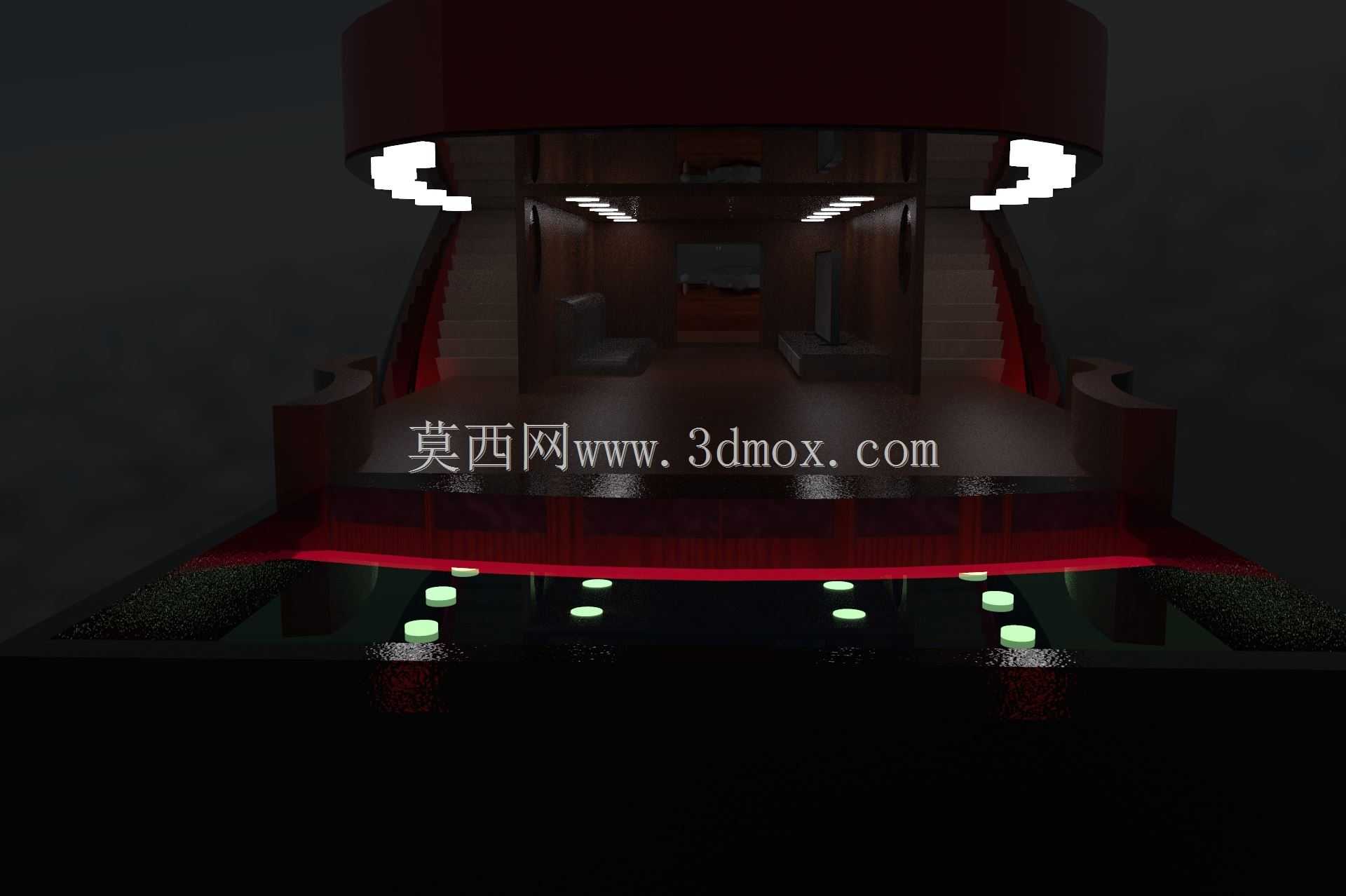

　　隔断下方预留走线空间用于布置舱内照明、影音设备的控制线路。舱室顶部的照明系统做了分层设计，两侧嵌入的弧形主照明灯带采用漫反射出光角度，避免直射乘员眼部产生眩光，顶部中央的嵌入式筒灯作为辅助照明，可根据使用场景单独调节亮度；舱室前端台阶位置设置的低位氛围灯，主要用于夜间航行时的通道轮廓标识，避免乘员走动时踏空，这类低位照明的安装高度统一控制在距舱室地板0.12米的位置，光线投射方向朝向地板表面，不会干扰驾驶区人员的夜间航行视线。从结构安装边界来看，舱室两侧的内饰板与船体玻璃钢壳体之间预留了35毫米的安装间隙，用于填充隔音阻燃材料，同时布置空调通风管路与舱室排水管线，所有内饰板的拼接缝都做了错位处理，

　　避免船舶航行过程中结构形变导致接缝开裂。地板采用分层结构，最下层是与船体壳体连接的阻燃胶合板基层，中间铺设20毫米厚的减震阻尼垫，最上层铺设防滑耐磨的饰面材料，台阶位置的边缘做了R15的圆角处理，降低人员磕碰的受伤风险。建模过程中对舱室的结构衔接做了细节还原：会客区的软包座椅采用底部螺栓固定的安装方式，固定点直接与船体内部的预埋加强筋连接，可承受船舶横摇15度工况下的载荷要求，不会出现座椅移位的问题；顶部的弧形灯带安装槽与顶部结构一体成型，灯带的供电线路从顶部结构的预留穿线孔引出，所有穿线孔位置都做了橡胶护圈防护，避免航行震动磨损线路绝缘层。从实际用途出发，这类精细的舱室三维模型可用于游艇定制前期的方案沟通，

　　让客户直观感知舱室的布局比例与空间尺度，也可用于内饰生产环节的下料参考，通过模型直接提取内饰板的加工尺寸，减少现场放样的工作量。建模时充分考虑了船舶内饰的工艺特性，所有曲面结构都做了可展开处理，方便后续内饰板材的裁切加工，避免出现双曲面结构无法用常规板材加工的问题；舱室内的所有活动部件都预留了检修开口，比如顶部照明的驱动电源位置预留了可拆卸的检修盖板，无需大面积拆除内饰板即可完成设备检修。舱室与下层甲板连接的台阶做了梯度优化，每级台阶的高度控制在150毫米，踏面深度280毫米，符合船舶内部梯道的设计规范，台阶两侧的扶手安装位置与侧壁结构的加强筋对应，保证扶手安装后的结构强度，可承受1000牛的侧向载荷。整个舱室的色彩搭配采用深木色饰面搭配暗红色装饰线条，建模时还原了不同材质的表面质感差异，木纹饰面的反光度控制在15%左右，避免舱内灯光反射产生过多光斑影响使用体验，软包材质的表面做了细微的肌理还原，贴近实际内饰材料的视觉效果。
