小型轮式滑移铲装作业设备结构设计

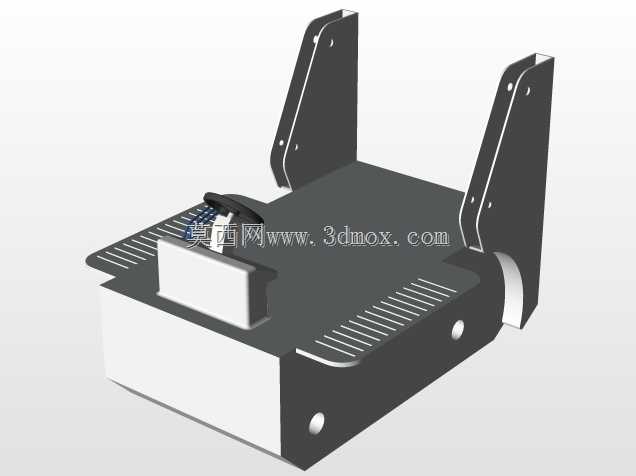

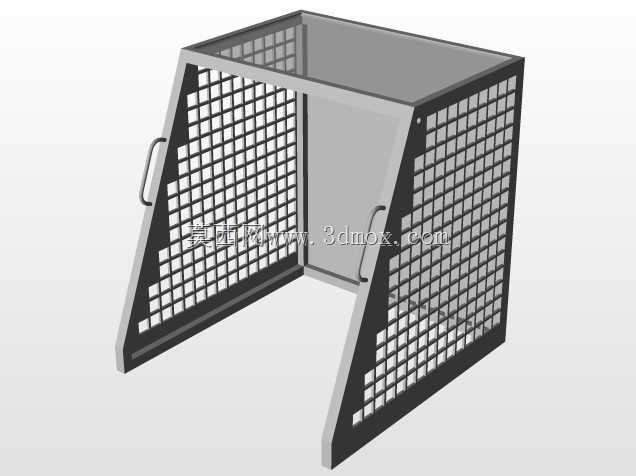

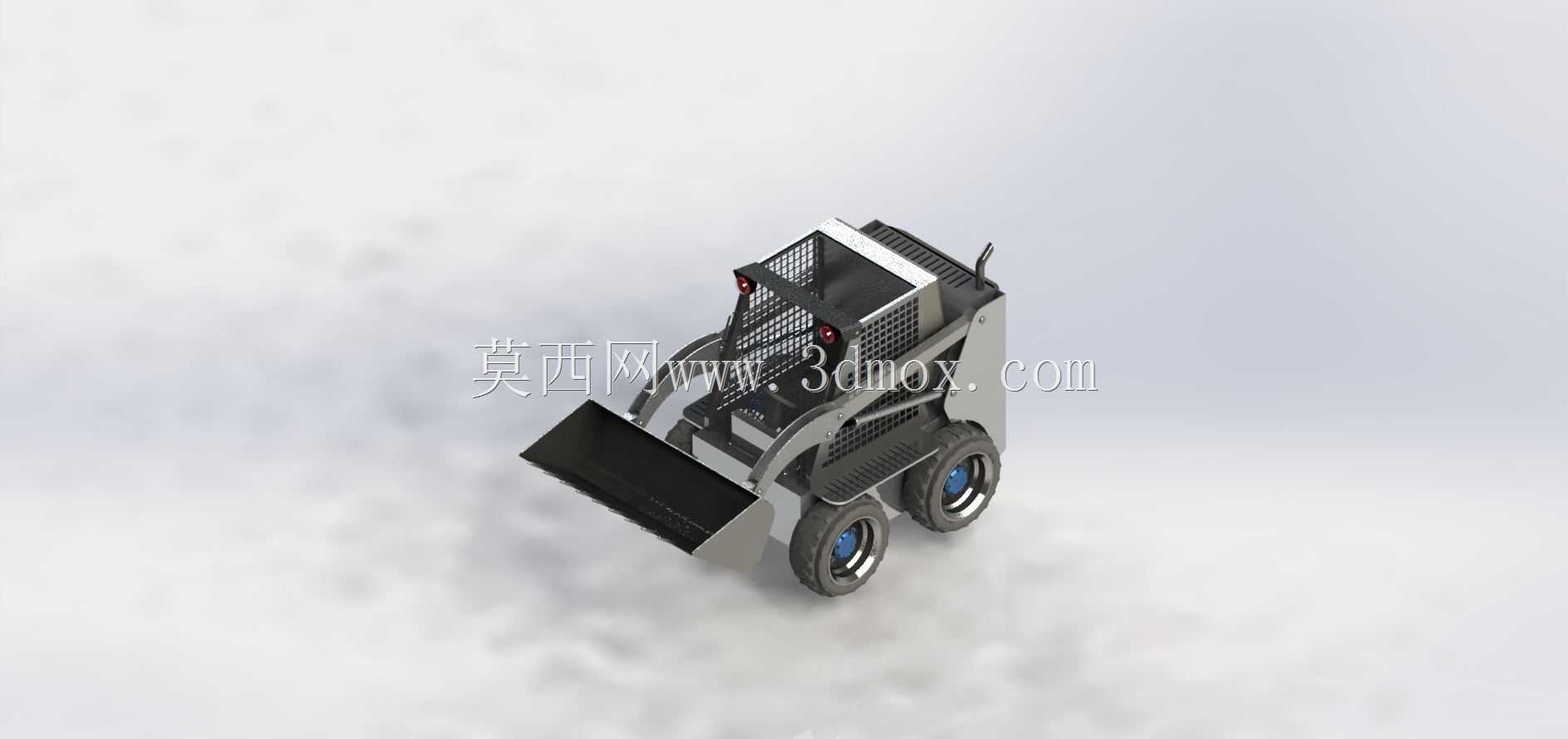

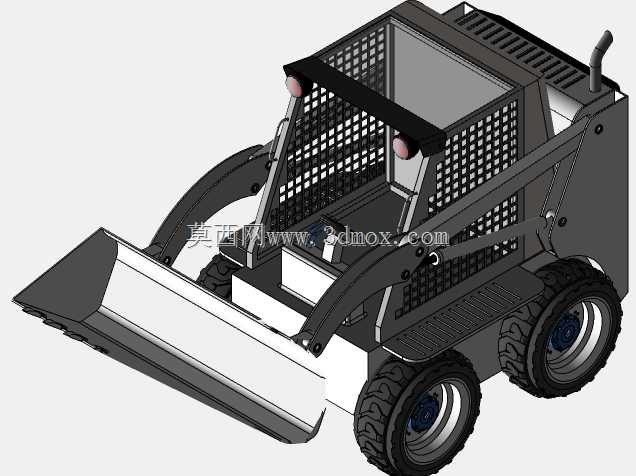

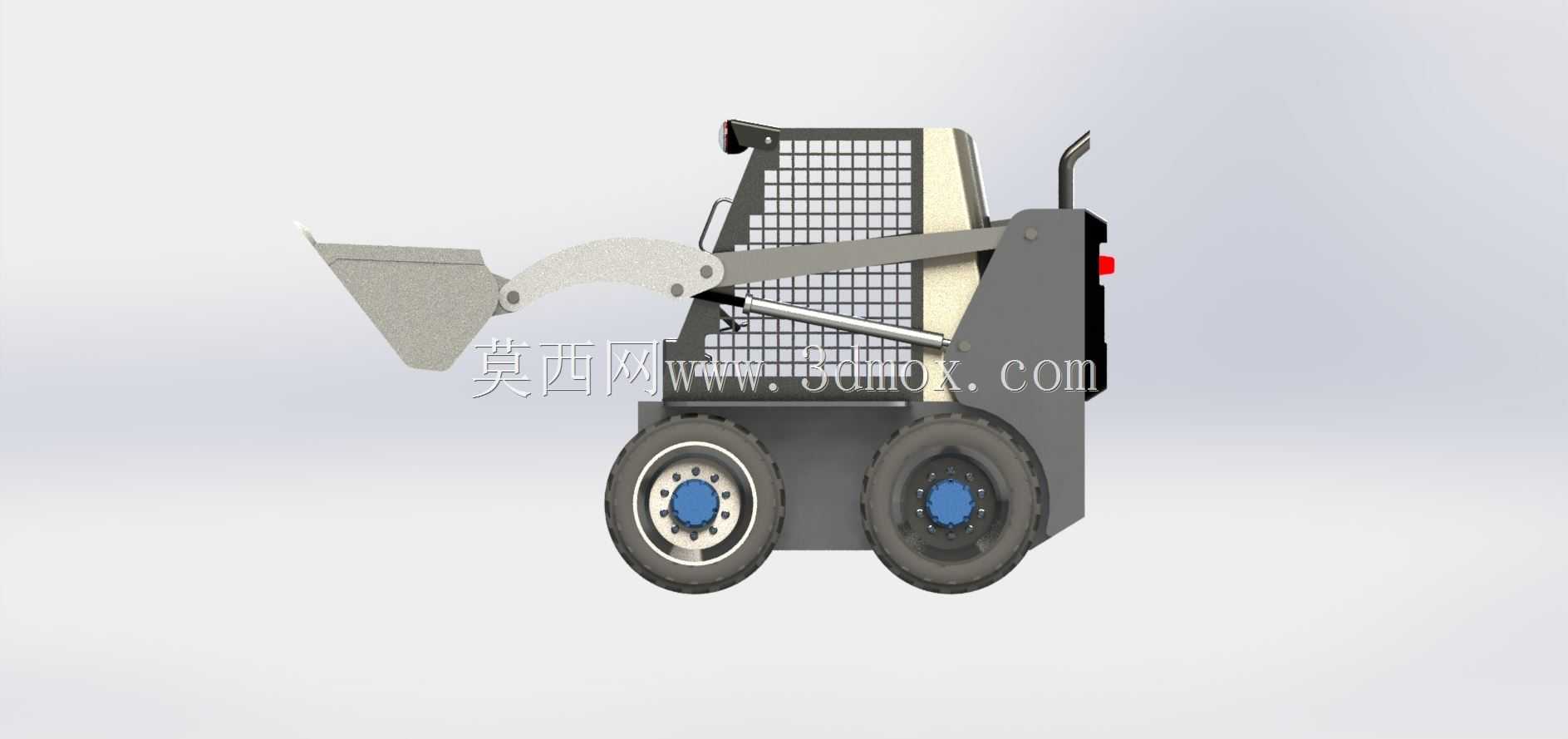

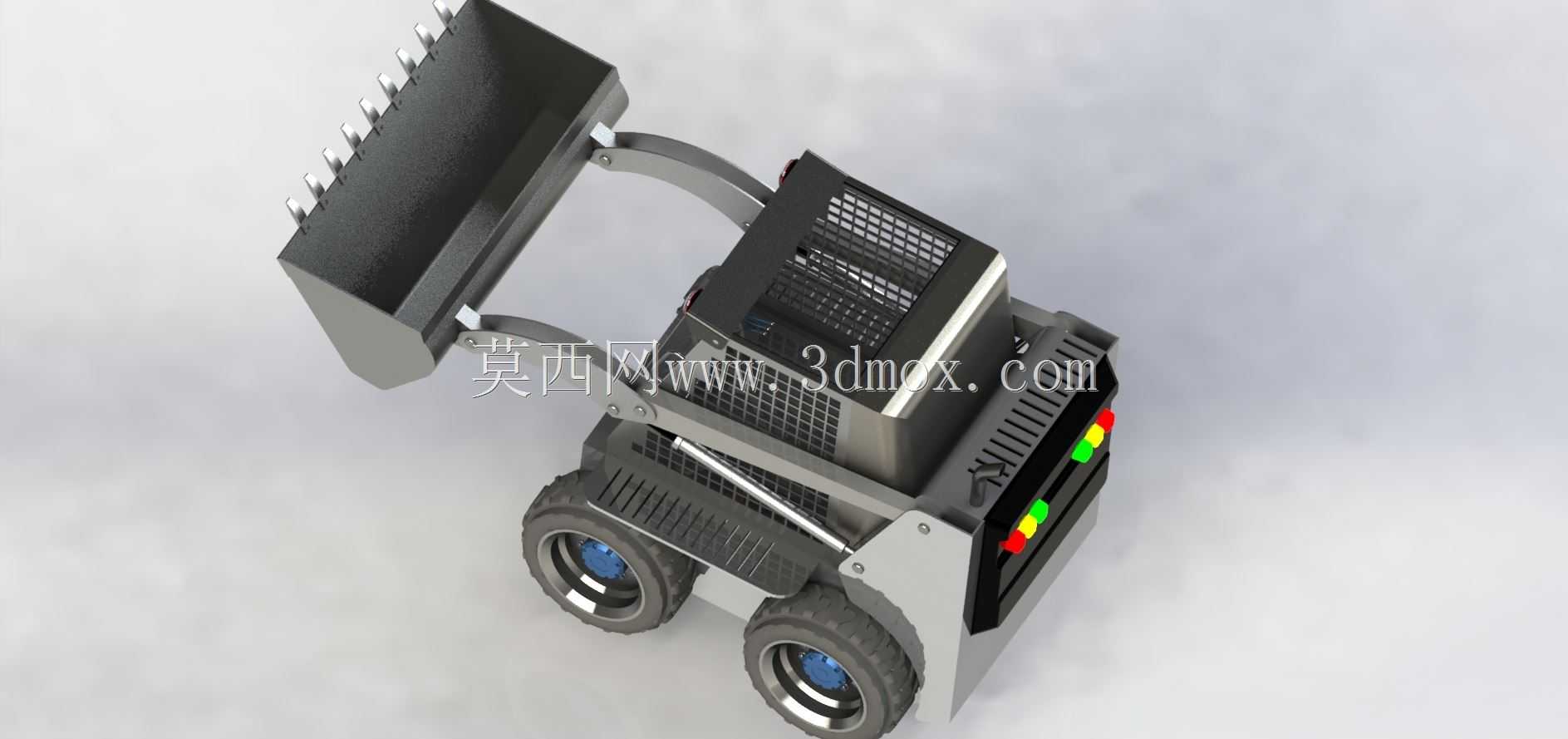

　　这款轮式滑移作业设备的三维结构，核心围绕狭小空间内的灵活作业需求搭建，区别于常规大中型装载机的转向逻辑，其采用左右轮独立驱动差速转向的结构方案，无需传统转向桥的大角度回转空间，在巷道、厂区车间内部、市政狭窄步道这类常规铲装设备无法进入的区域，可完成原地转向、窄道挪移的动作，适配场地受限场景下的散料转运、场地清理、小型土方整备作业。从结构布局来看，整机采用紧凑的后置动力舱设计，动力单元、液压泵站集成在驾驶舱后方的封闭舱体内，重心靠后可在铲斗满载举升时平衡前端载荷，避免作业过程中出现翘头失稳的问题；驾驶区域采用防落物框架结构，框架杆件的排布预留了足够的操作视野，操作人员可清晰观察铲斗刃口与作业面的相对位置，

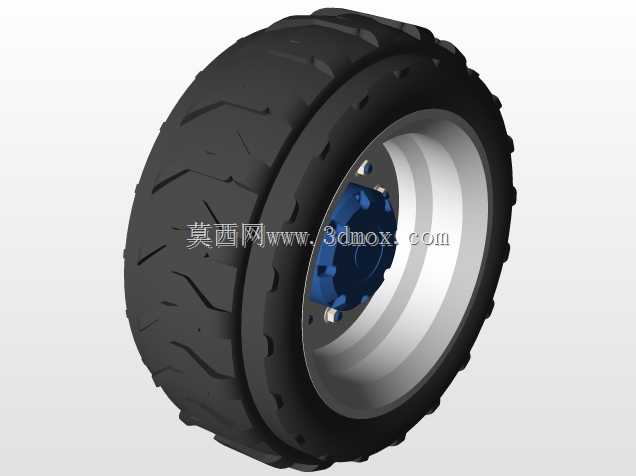

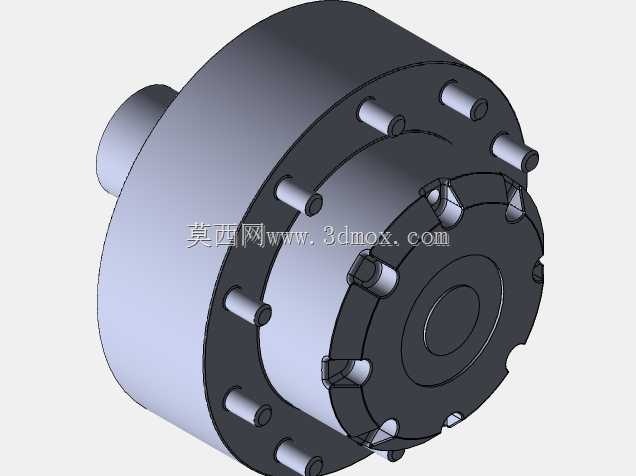

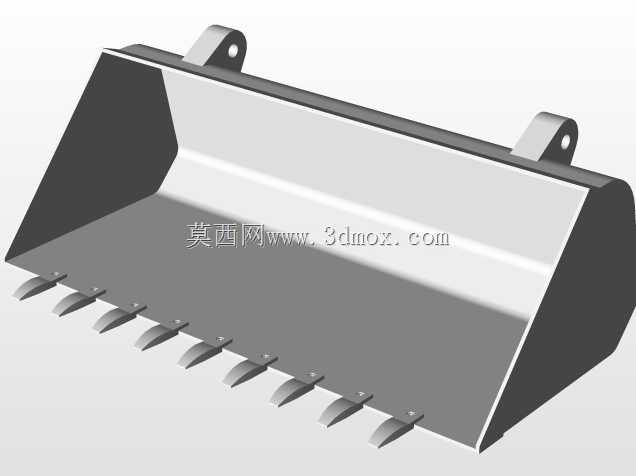

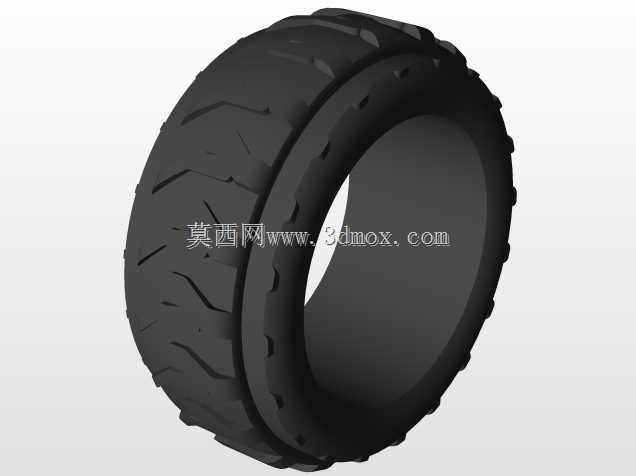

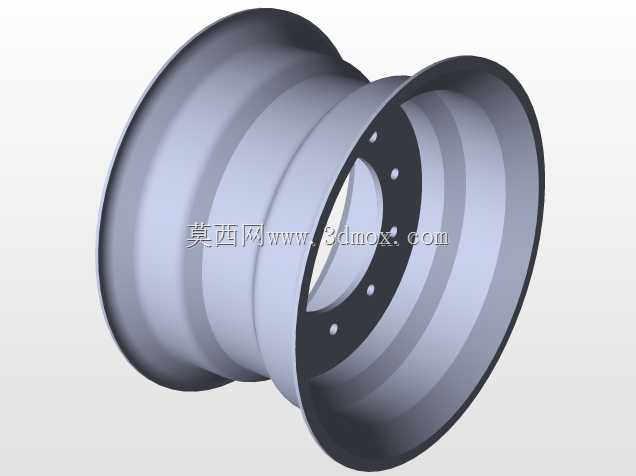

　　框架本身的型材选型经过载荷校核，可抵御作业过程中飞溅碎石、上方意外落物的冲击，满足户外零散作业的安全防护要求。前端工作装置采用Z型连杆翻转机构，摇臂与翻斗油缸的铰接点位置经过运动仿真验证，铲斗收斗角、卸料角的参数匹配散料作业的实际需求，收斗时可保证满斗率，举升到最高卸料位置时的倾翻角度可让粘湿物料顺利滑落，不会在斗内残留；铲斗刃口采用可更换的耐磨板设计，通过螺栓与斗体连接，磨损后可快速拆换，无需整体更换铲斗结构，降低现场运维的成本。行走系统采用小直径宽基轮胎，胎面花纹针对非硬化路面的抓附需求设计，在砂石、泥泞路面作业时可提供足够的驱动力，轮边与车架的连接位置预留了密封结构，可阻挡作业过程中的粉尘、泥水进入轮边传动部件，

　　延长行走机构的维护周期。整机的外形尺寸控制严格，宽度适配常规厂区通道、居民小区步道的通行宽度，长度方向在铲斗收平状态下可满足小型货运电梯的进出要求，可实现多层建筑内部的物料转运作业；安装边界方面，工作装置的最低离地间隙满足非硬化路面的通过性要求，不会在凹凸路面出现底盘剐蹭，最大举升高度适配常见轻型货运车辆的货厢栏板高度，可直接完成散料装车作业，无需额外的辅助转运设备。液压管路的排布沿车架内侧走线，所有管路的弯曲半径满足液压元件的安装规范，避免管路弯折造成的通流阻力增大，管路接头位置预留了足够的操作空间，方便后期检修时的拆装操作；燃油箱、液压油箱的布置在车架两侧的配重区域，既利用油液重量辅助整机平衡，也方便日常作业时的油液加注，

　　油箱的液位观察口设置在操作人员站在地面即可观察的位置，无需攀爬设备即可掌握油液余量。这款设备的结构设计没有冗余的装饰性部件，所有结构件都服务于作业功能需求，从铰接点的位置匹配到型材的壁厚选择，都围绕小型灵活作业场景的载荷特点、使用环境做了针对性优化，可作为小型工程设备结构设计、滑移类作业设备方案迭代的参考三维载体，设计人员可基于该基础模型调整工作装置形式，更换不同的属具接口，拓展出扫雪、破碎、货叉搬运等更多作业功能，适配更多细分场景的使用需求。
