流线型曲面艺术摆件结构设计

　　这类流线型曲面艺术摆件常应用于企业展厅、工业设计成果展、创意办公空间的展陈场景，作为设计能力具象化的展示载体，也可作为工业设计赛事的实物展示样件，直观呈现曲面建模的落地效果。从实际用途来看，它并非具备实用功能的工业设备，核心作用是传递设计美学、展示复杂曲面成型的工艺可行性，同时也能作为曲面结构设计的教学演示样件，帮助建模从业者理解空间曲面的构建逻辑。

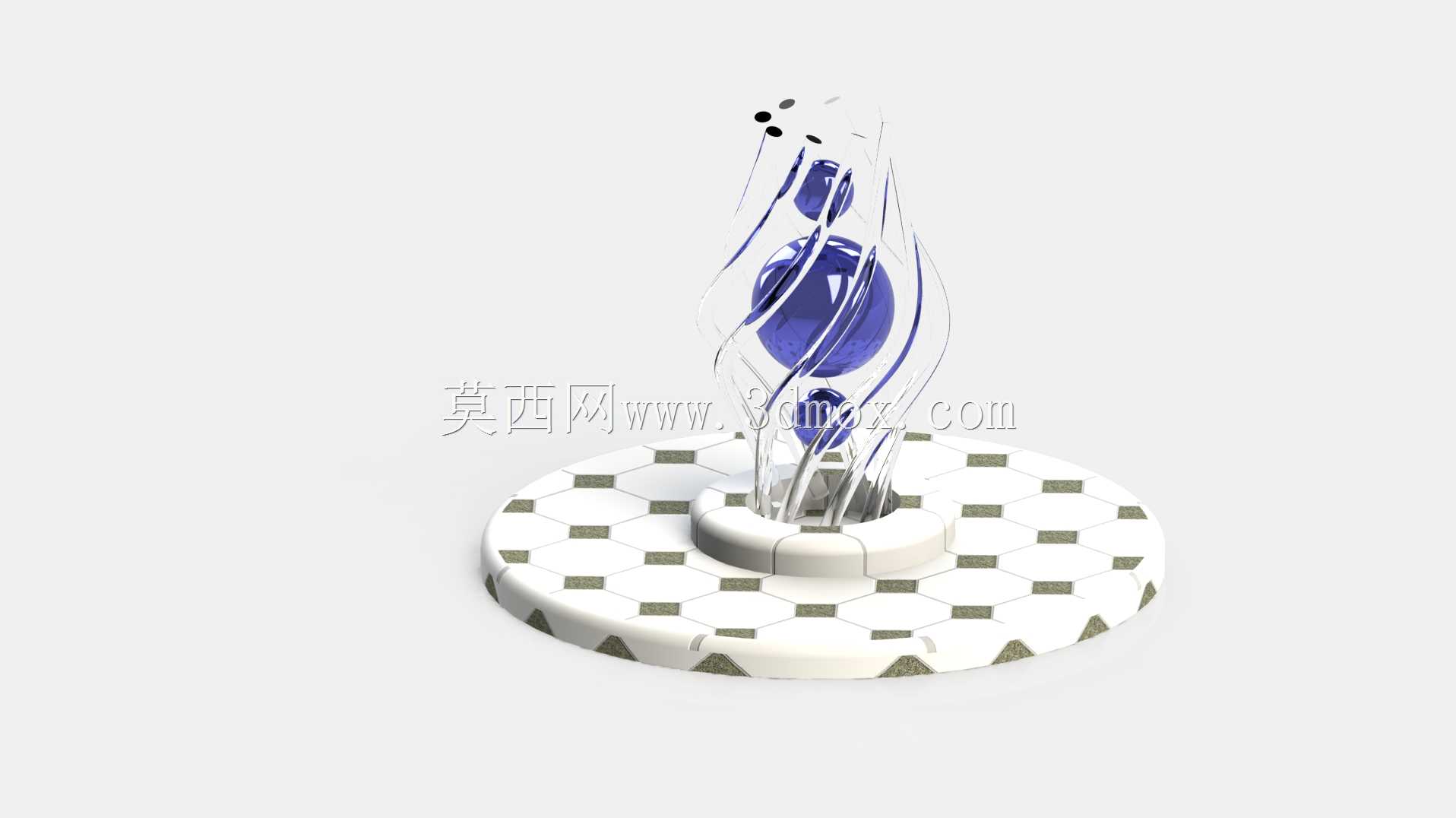

　　从功能特性层面分析，整个构件分为底座承托区、中部曲面支撑区、上部造型展示区三个部分。底座采用正圆形带蜂窝纹理的结构设计，蜂窝纹理并非单纯的装饰元素，在实际加工中，这种等距排布的六边形凹陷结构能够在不增加底座整体厚度的前提下，提升底座的平面抗形变能力，避免摆件放置时因接触面受力不均出现翘边问题，同时蜂窝纹理的排布也能让底座在视觉上更具层次感，不会因纯平面设计显得单调。中部的曲面支撑结构采用多组空间扭转的流线型肋条组合而成，肋条从底座中心的圆形安装台向上延伸，逐步收拢后再微微向外舒展，形成类似水流升腾的视觉效果，肋条的厚度从根部到顶端逐步收窄，既保证了根部与底座连接的结构强度，也让上部造型显得轻盈灵动，不会出现厚重笨拙的视觉感受。上部的球形造型嵌套在肋条形成的空间内，大小不一的球体沿肋条的扭转轨迹排布，球体表面做光滑曲面处理，与肋条的流线形态形成呼应，同时球体与肋条之间预留均匀的装配间隙，避免后期3D打印或者机加工时出现结构干涉问题。

　　设计思路上，整个造型没有采用常规的拉伸、旋转等基础建模逻辑，而是依托空间相交曲线来搭建整体的骨架结构，先确定底座的安装边界尺寸，再根据整体高度比例绘制多组不同曲率的空间引导线，通过引导线生成肋条的曲面轮廓，之后在肋条围合的空间内确定各个球体的球心位置与半径参数，保证球体与肋条之间的间隙均匀一致。底座的蜂窝纹理采用阵列逻辑生成，先绘制单个六边形的凹陷轮廓，再沿圆形底座的径向与周向做等距阵列，同时对底座边缘的六边形做裁切处理，保证边缘轮廓的整齐度，底座中心的圆形安装台做凸起设计，凸起高度与肋条根部的厚度匹配，让肋条与安装台的连接过渡更自然，没有突兀的拼接棱角。

　　外形尺寸与安装边界方面，整个摆件的底座直径控制在180mm，这个尺寸既能够保证摆件放置时的稳定性，不会因上部造型重心偏高出现倾倒问题，也不会占用过多的展陈台面空间，适配常规的展示台、办公桌的摆放需求。整体高度控制在260mm，高度与底座直径的比例接近1.4:1，符合视觉审美上的黄金比例，不会因过高显得单薄，也不会因过矮显得局促。安装边界上，底座底部做平整处理，不需要额外的固定结构，直接放置在平整台面上即可使用，底座底部边缘做0.5mm的圆角处理，避免放置时刮伤台面，也能减少底座边缘的磕碰损伤。肋条的最小厚度控制在2mm，满足3D打印、数控铣削等常规加工工艺的最小壁厚要求，不会出现加工时结构断裂的问题，球体的最小直径为20mm，保证曲面加工时的表面光洁度，不会因尺寸过小出现曲面失真的情况。

　　从结构合理性角度考量，整个造型的重心落在底座中心的圆形安装台范围内，上部的球体重量沿肋条均匀传递到底座，不会出现偏心载荷，长期放置也不会出现结构变形问题。肋条与球体之间没有刚性连接，球体可以采用后期粘接的方式固定在肋条的对应位置，既降低了整体建模的复杂度，也方便后期做分色处理，比如肋条采用透明材质、球体采用彩色材质时，分件加工后粘接的方式能够获得更好的表面效果，不需要做复杂的遮蔽喷涂工艺。底座的蜂窝凹陷深度控制在1mm，既能够体现纹理的层次感，也不会因凹陷过深导致底座壁厚不均，在注塑或者3D打印时出现缩痕问题。
